申请日2016.07.20
公开(公告)日2016.12.14
IPC分类号C02F1/04
摘要
本实用新型涉及一种纺织污泥处理用溶剂油循环利用系统，它包括固液分离罐、与所述固液分离罐底部相连通的缓冲箱、安装在所述固液分离罐和所述缓冲箱之间的泵、与所述缓冲箱相连通的分层罐、与所述分层罐下部相连通的水箱、与所述分层罐上部相连通且串联设置的多组蒸馏冷凝机构、分别与所述固液分离罐和最后一组所述蒸馏冷凝机构相连通的集油箱以及与所述蒸馏冷凝机构相连通的回收罐。通过将集油箱分别与固液分离罐以及最后一组蒸馏冷凝机构相连通，这样实现了溶剂油的循环利用，结构简单，不仅能够实现对污泥中油水的分离，还有利于降低成本。
权利要求书

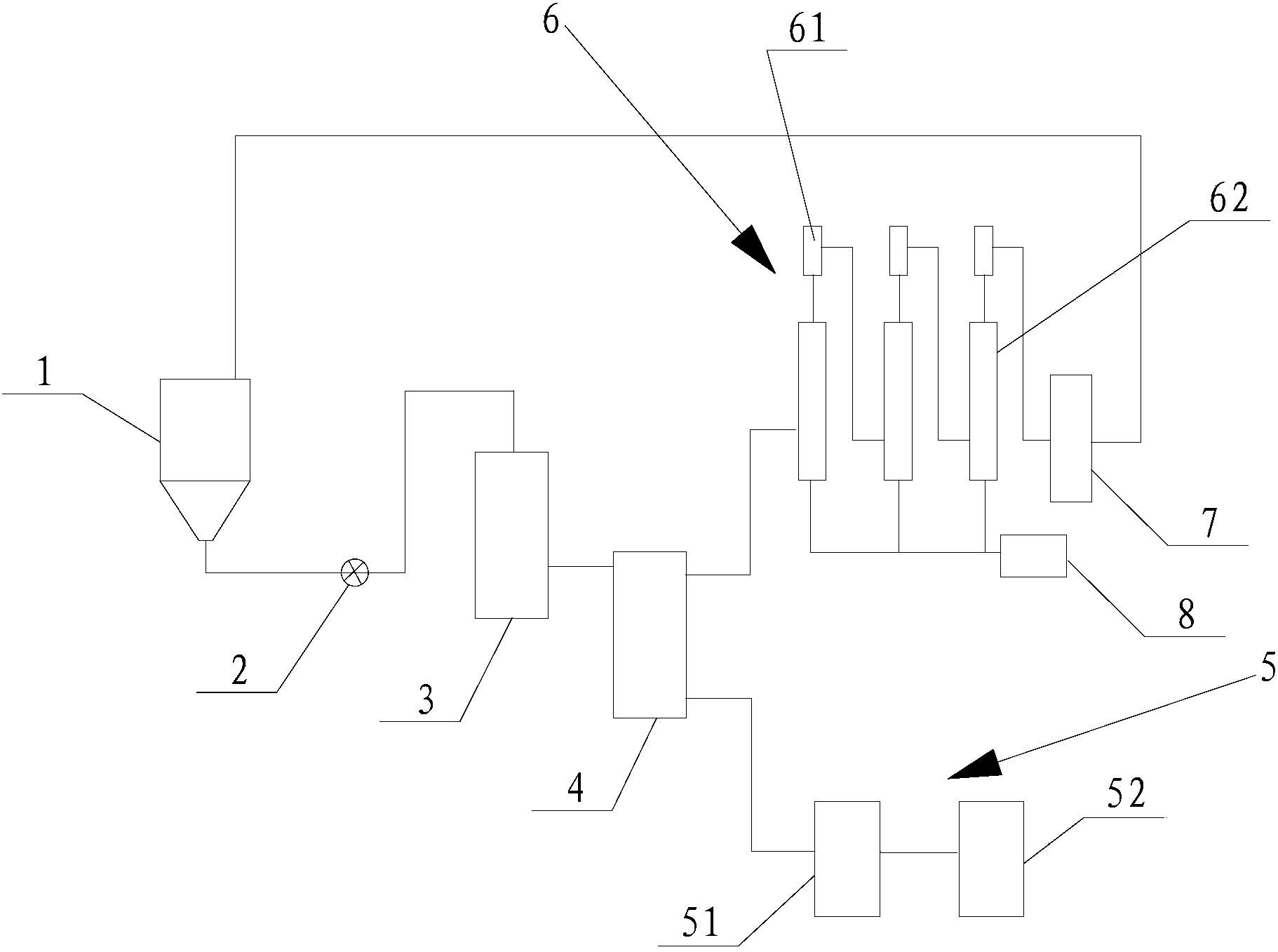

1.一种纺织污泥处理用溶剂油循环利用系统，其特征在于：它包括固液分离罐(1)、与所述固液分离罐(1)底部相连通的缓冲箱(3)、安装在所述固液分离罐(1)和所述缓冲箱(3)之间的泵(2)、与所述缓冲箱(3)相连通的分层罐(4)、与所述分层罐(4)下部相连通的水箱(5)、与所述分层罐(4)上部相连通且串联设置的多组蒸馏冷凝机构(6)、分别与所述固液分离罐(1)和最后一组所述蒸馏冷凝机构(6)相连通的集油箱(7)以及与所述蒸馏冷凝机构(6)相连通的回收罐(8)。
2.根据权利要求1所述的纺织污泥处理用溶剂油循环利用系统，其特征在于：所述水箱(5)包括串联设置的第一箱体(51)和第二箱体(52)。
3.根据权利要求1所述的纺织污泥处理用溶剂油循环利用系统，其特征在于：所述蒸馏冷凝机构(6)包括精馏塔(62)以及与所述精馏塔(62)相连通的冷凝罐(61)，所述集油箱(7)与所述冷凝罐(61)相连通，所述回收罐(8)与所述精馏塔(62)相连通。
说明书
一种纺织污泥处理用溶剂油循环利用系统
技术领域
本实用新型涉及一种溶剂油循环利用系统，具体涉及一种纺织污泥处理用溶剂油循环利用系统。
背景技术
喷水织机是纺织业中常用的一种专用设备，在作业过程中需要有一定的清洁水进行喷射带动，每台织机日用水量一般在1.5-2吨之间，所产生的废水中主要含有油脂、胶状物、悬浮物、化学浆液、色度、微生物及有机物等，其废水的浓度约为COD500mg/l，pH约为6.5，SS为420mg/L左右，而且可生化性较差，属难处理的工业废水之一，这些废水在经过处理后会产生一定量的污泥。
随着污水处理规模的扩大及标准的提高，污泥产生量不断增加，加之过往积累下来的污泥，中国污泥处理处置成为污水处理领域一个重大问题。从污水处理厂产生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有诸如化学浆液、油脂等有机物。因此需要对这些污泥进行无害化处理，最终达到还田的效果。在对这些污泥进行处理时通常使用低沸点的溶剂油对其中的油份进行萃取，因此溶剂油的用量较大。如果能够实现溶剂油的循环使用，则能够大幅降低成本。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种纺织污泥处理用溶剂油循环利用系统。
为达到上述目的，本实用新型采用的技术方案是：一种纺织污泥处理用溶剂油循环利用系统，它包括固液分离罐、与所述固液分离罐底部相连通的缓冲箱、安装在所述固液分离罐和所述缓冲箱之间的泵、与所述缓冲箱相连通的分层罐、与所述分层罐下部相连通的水箱、与所述分层罐上部相连通且串联设置的多组蒸馏冷凝机构、分别与所述固液分离罐和最后一组所述蒸馏冷凝机构相连通的集油箱以及与所述蒸馏冷凝机构相连通的回收罐。
优化地，所述水箱包括串联设置的第一箱体和第二箱体。
优化地，所述蒸馏冷凝机构包括精馏塔以及与所述精馏塔相连通的冷凝罐，所述集油箱与所述冷凝罐相连通，所述回收罐与所述精馏塔相连通。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型纺织污泥处理用溶剂油循环利用系统，通过将集油箱分别与固液分离罐以及最后一组蒸馏冷凝机构相连通，这样实现了溶剂油的循环利用，结构简单，不仅能够实现对污泥中油水的分离，还有利于降低成本。
