摘要
本实用新型公开了一种微型养殖污水处理设备，包括厌氧反应器和组合反应器，厌氧反应器中上部设有组合填料Ⅰ，厌氧反应器上部设有溢流堰，厌氧反应器顶部设有沼气贮存区，沼气贮存区上设有出气口，厌氧反应器底部设有布水管，布水管端部设有反射锥，厌氧反应器的中上部通过回流泵与布水管相连接;组合反应器包括缺氧池和好氧池，缺氧池内设有组合填料Ⅱ，好氧池内设有曝气系统，曝气系统与风机相连接，缺氧池的底部通过提升泵与好氧池的顶部相连接;溢流堰的出水口与缺氧池下部相连接。本实用新型的工艺流程简单，操作管理方便，占地面积小，工程投资小，具有耐腐蚀、抗老化，最大限度地实现了设备的集成，无污染、无异味，减少了二次污染。
权利要求书

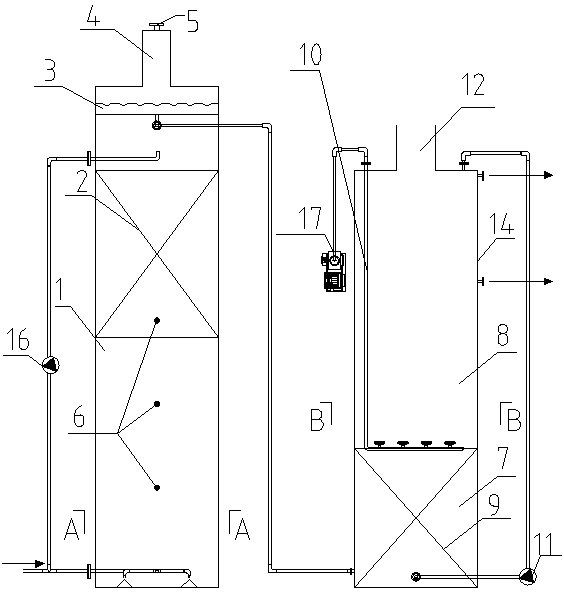

1.一种微型养殖污水处理设备，包括厌氧反应器(1)和组合反应器(14)，其特征在于：所述厌氧反应器(1)中上部设有组合填料Ⅰ(2)，厌氧反应器(1)上部设有溢流堰(3)，厌氧反应器(1)顶部设有沼气贮存区(4)，沼气贮存区(4)上设有出气口(5)，厌氧反应器(1)底部设有布水管(15)，布水管(15)端部设有反射锥(13)，厌氧反应器(1)的中上部通过回流泵(16)与布水管(15)相连接;所述组合反应器(14)包括缺氧池(7)和好氧池(8)，缺氧池(7)内设有组合填料Ⅱ(9)，好氧池(8)内设有曝气系统(10)，曝气系统(10)与风机(17)相连接，缺氧池(7)的底部通过提升泵(11)与好氧池(8)的顶部相连接;所述溢流堰(3)的出水口与缺氧池(7)下部相连接。
2.根据权利要求1所述的微型养殖污水处理设备，其特征在于，所述厌氧反应器(1)为密闭箱体，组合反应器(14)顶部设有检查井(12)，组合反应器(14)为半密闭箱体;所述厌氧反应器(1)和组合反应器(14)通过管道串联连接，好氧池(8)和缺氧池(7)为相互连通的两个箱体，好氧池(8)位于缺氧池(7)的上部。
3.根据权利要求2所述的微型养殖污水处理设备，其特征在于，所述溢流堰(3)下方设有出水口，出水口连接出水管，溢流堰(3)与组合填料Ⅰ(2)之间设有间距。
4.根据权利要求1所述的微型养殖污水处理设备，其特征在于，所述厌氧反应器(1)外部1.8m、3.3m和4.8m高处均设有取样口(6)。
5.根据权利要求2所述的微型养殖污水处理设备，其特征在于，所述布水管(5)包括相互连通的污水管道，布水管(5)两端均设有反射锥(13);所述曝气系统(10)包括相互连通的气体管道，气体管道与风机(17)相连接。
6.根据权利要求2所述的微型养殖污水处理设备，其特征在于，所述回流泵(16)、风机(17)、提升泵(11)均是间歇运行的、数量均设置一台，回流泵(16)、风机(17)、提升泵(11)安置于厌氧反应器(1)和组合反应器(14)周边地面上。
说明书
一种微型养殖污水处理设备
技术领域
本实用新型涉及污水处理的技术领域，具体涉及一种微型养殖污水处理设备，可处理含重金属、残留兽药和大量病原体的高浓度有机废水。
背景技术
随着我国农业结构的调整和农业产业化的推进，规模化、集约化的畜禽养殖业得以迅猛发展，成为我国农业农村经济的重要组成部分，但畜禽养殖业大力发展所带来的环境污染问题也日益严重，不仅影响经济发展，而且还危机生态安全，已经成为人们普遍关注的社会问题。养殖废水富含大量病原体，属高浓度有机废水，直接排放进入水体或存放地点不合适受雨水冲洗进入水体，将造成地表水或地下水水质的严重恶化。由于养殖废水淋溶性较强，易通过地表径流和渗滤进入地下水层污染地下水，对地下水造成严重污染。
国内外对规模化畜禽场粪水的处理方法主要有综合利用和处理达标排放两大类。综合利用是生物质能多层次利用、建设生态农业和保证农业可持续发展的好途径。但是，目前由于我国畜禽场饲养管理方式落后，加上综合利用前厌氧处理不到位，常使畜禽粪水在综合利用的过程中产生许多问题，如废水产生量大、成分复杂，处理后污染物浓度仍很高、所用稀释水量多和受季节灌溉影响等。对于处理达标排放来讲，虽然国内外所用的工艺流程大致相同，即固液分离-厌氧消化-好氧处理。但是，对于我国处于微利经营的养殖行业来讲，建设该类粪污处理设施所需的投资太大、运行费用过高。随着对出水水质和处理效率要求的提高以及处理费用、能耗的限制，根据传统经验、规范来设计和管理污水处理厂的旧模式已经无法满足各类国家标准及规范。因此，探寻设施投资少、运行费用低和处理高效的养殖业粪污处理方法，已成为解决养殖业污染的关键所在。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种微型养殖污水处理设备，反应器结构简单、系统抗冲击性强、投资少、运行费用低，自动化程度高、管理方便、操作方便、占地面积小，可以实现全自动运行管理。
为了达到上述目的，本实用新型的技术方案是：一种微型养殖污水处理设备，包括厌氧反应器和组合反应器，所述厌氧反应器中上部设有组合填料Ⅰ，厌氧反应器上部设有溢流堰，厌氧反应器顶部设有沼气贮存区，沼气贮存区上设有出气口，厌氧反应器底部设有布水管，布水管端部设有反射锥，厌氧反应器的中上部通过回流泵与布水管相连接;所述组合反应器包括缺氧池和好氧池，缺氧池内设有组合填料Ⅱ，好氧池内设有曝气系统，曝气系统与风机相连接，缺氧池的底部通过提升泵与好氧池的顶部相连接;所述溢流堰的出水口与缺氧池下部相连接。
所述厌氧反应器为密闭箱体，组合反应器顶部设有检查井，组合反应器为半密闭箱体;所述厌氧反应器和组合反应器通过管道串联连接，好氧池和缺氧池为相互连通的两个箱体，好氧池位于缺氧池的上部。
所述溢流堰下方设有出水口，出水口连接出水管，溢流堰与组合填料Ⅰ之间设有间距。
所述厌氧反应器外部1.8m、3.3m和4.8m高处均设有取样口。
所述布水管包括相互连通的污水管道，布水管两端均设有反射锥;所述曝气系统包括相互连通的气体管道，气体管道与风机相连接。
所述回流泵、风机、提升泵均是间歇运行的、数量均设置一台，回流泵、风机、提升泵安置于厌氧反应器和组合反应器周边地面上。
本实用新型把厌氧反应器与组合反应器相结合，厌氧反应器内部用组合填料代替三相分离器，组合填料可以防止污泥的流失，使水气膜得到充分交换，使水中有机物得到高效处理，且投资成本小，施工简单;组合反应器分为缺氧池和好氧池，缺氧池设组合填料，增加缺氧池污泥量，提高缺氧池的处理效果，缺氧池污水经提升泵从好氧池顶部进水，可用于消除好氧池泡沫，好氧池采用SBR工艺，进水、反应、沉淀、出水都在一个设有曝气系统的反应池内进行，混合液始终留在池中，从而不需另外设沉淀池，好氧池的硝化液可自动进入缺氧区，可自动实现硝化液回流。同时，本实用新型的工艺流程简单，操作管理方便，占地面积小，工程投资小，设备采用碳钢、玻璃钢、不锈钢等防腐结构，具有耐腐蚀、抗老化等优良特征，最大限度地实现了设备的集成，无污染、无异味，减少二次污染;整个设备配有自动控制单元，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养，管理费用小。
