申请日2016.05.17
公开(公告)日2017.02.01
IPC分类号F04D13/08
摘要
本实用新型涉及潜水电泵技术领域，具体为不锈钢三相污水污物潜水电泵，包括依次相连的顶盖、机筒和泵体，所述的泵体内设有支撑架，所述的机筒内设有上轴承座、下轴承座以及分别固定在上轴承座和下轴承座的转轴，所述的机筒与下轴承座一体成型，转轴部分部分伸入泵体且穿过支撑架，所述的机筒内设有用于限定上轴承座的限位槽，所述的顶盖上设有与上轴承座抵触的第一环形挡板，第一环形挡板外套设有第一密封圈，本实用新型结构简单，实用性强。
权利要求书
1.不锈钢三相污水污物潜水电泵，包括依次相连的顶盖、机筒和泵体，其特征在于:所述的泵体内设有支撑架，所述的机筒内设有上轴承座、下轴承座以及分别固定在上轴承座和下轴承座的转轴，所述的机筒与下轴承座一体成型，转轴部分伸入泵体且穿过支撑架，所述的机筒内设有用于限定上轴承座的限位槽，所述的顶盖上设有与上轴承座抵触的第一环形挡板，第一环形挡板外套设有第一密封圈;
所述的上轴承座上设有截面呈工字状的护套;
所述的转轴上套设有第一机械密封和第二机械密封，所述的下轴承座内设有用于限定第一机械密封一端的第一定位槽，支撑架上设有用于限定第一机械密封另一端的第二定位槽以及设有用于限定第二机械密封一端的第三定位槽;
所述的机筒上设有用于装泄机油的螺钉，螺钉内设有储油腔。
说明书
不锈钢三相污水污物潜水电泵
技术领域
本实用新型涉及潜水电泵技术领域，具体为不锈钢三相污水污物潜水电泵。
背景技术
传统潜水电泵中的用于固定轴承的两端的上轴承座和下轴承座与机筒一体成型的，结构复杂，加工难度大，且不易装配;传统的潜水电泵在使用过程中，因设计缘故，导致密封性差，水容易进入机筒内部，进而损毁电机，使得潜水电泵的使用寿命差。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种密封效果好的污水污物潜水电泵。

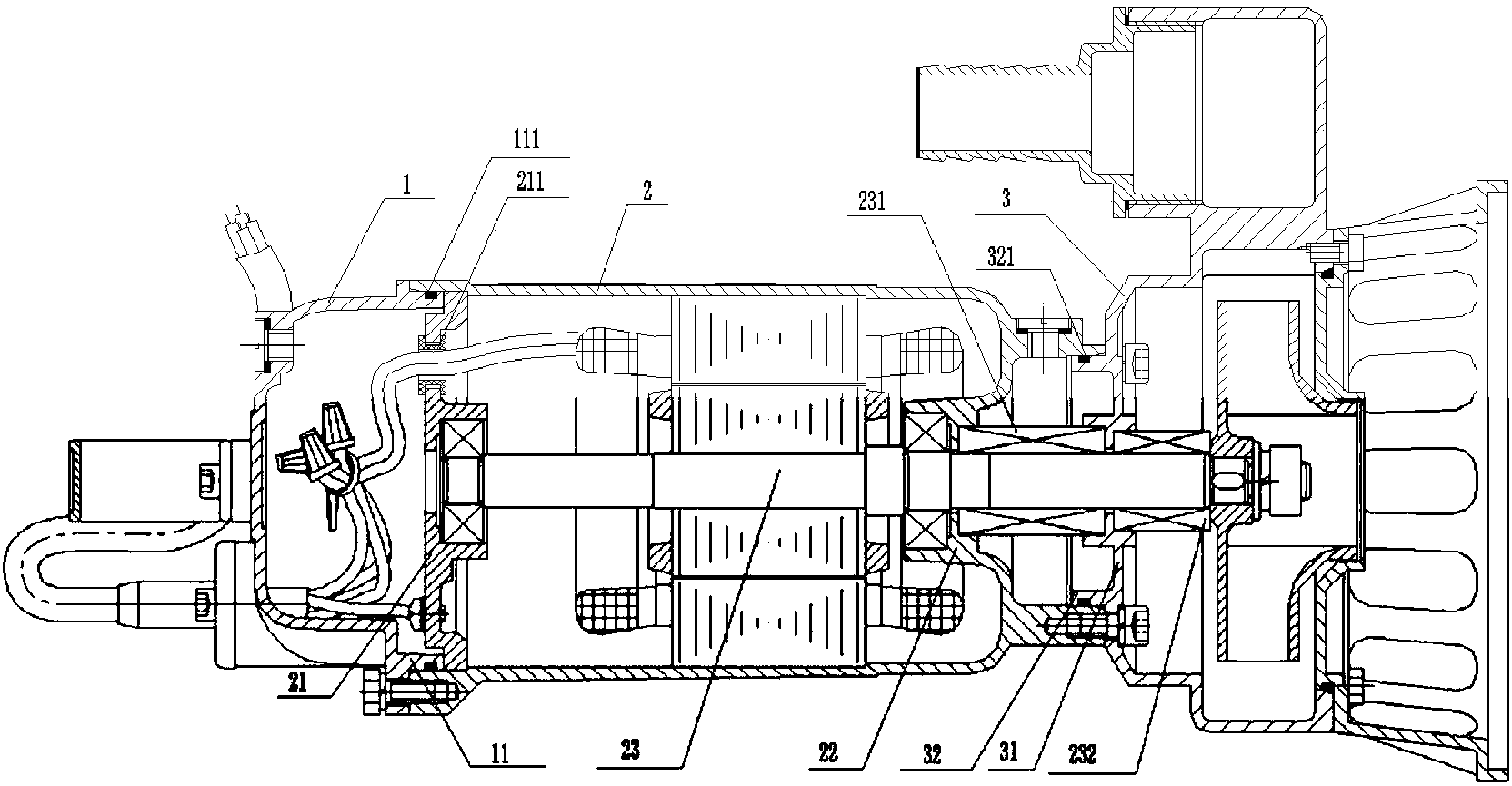

为实现上述目的，本实用新型提供了如下技术方案：不锈钢三相污水污物潜水电泵，包括依次相连的顶盖、机筒和泵体， 所述的泵体内设有支撑架，所述的机筒内设有上轴承座、下轴承座以及分别固定在上轴承座和下轴承座的转轴，所述的机筒与下轴承座一体成型，转轴部分伸入泵体且穿过支撑架，所述的机筒内设有用于限定上轴承座的限位槽，所述的顶盖上设有与上轴承座抵触的第一环形挡板，第一环形挡板外套设有第一密封圈;
所述的上轴承座上设有截面呈工字状的护套;
所述的转轴上套设有第一机械密封和第二机械密封，所述的下轴承座内设有用于限定第一机械密封一端的第一定位槽，支撑架上设有用于限定第一机械密封另一端的第二定位槽以及设有用于限定第二机械密封一端的第三定位槽;
所述的机筒上设有用于装泄机油的螺钉，螺钉内设有储油腔。
进一步，所述的泵体上设有伸入机筒内的第二环形挡板，第二环形挡板上套设有第二密封圈。
进一步，所述的上轴承座上设有引线孔，护套卡接在引线孔上。
对比现有技术的不足，本实用新型提供的技术方案所带来的有益效果：1.上轴承座安装在机筒的限位槽内，并通过设在顶盖上的第一环形挡板与上轴承座抵触，以使上轴承座定位更加稳定，相对传统上轴承座与机筒一体成型，加工更加方便简单，安装更加方便，提供了工作效率。
2.所述的上轴承座上设有截面呈工字状的护套，通过护套的设计，有效的保护潜水电泵中的引线，防止引线发生割破的现象发生。
3.转轴上套设有第一机械密封和第二机械密封，所述的下轴承座内设有用于限定第一机械密封一端的第一定位槽，支撑架上设有用于限定第一机械密封另一端的第二定位槽以及设有用于限定第二机械密封一端的第三定位槽，所述的转轴上设有与第二机械密封另一端抵触的叶轮，叶轮通过螺母固定在转轴上，而第一机械密封和第二机械密封分别设在支撑架的两侧，通过多重机械密封，有效的防止潜水电泵在工作过程中水进入机筒内部而损毁电机的现象发生。
4.机筒上设有用于装泄机油的螺钉，螺钉内设有储油腔，通过储油腔的设计，机油热涨冷缩时，储油腔可容纳部分机油，防止机油热胀冷缩而从螺钉处渗出的现象发生。
