申请日2016.07.20
公开(公告)日2016.12.14
IPC分类号C02F11/00; C02F11/12; C02F103/30
摘要
本实用新型涉及一种纺织污泥用静置出水箱组件，它包括基底、通过多根支架安装在所述基底上且依次连通的多个静置水箱、与任一所述静置水箱下部相连通的进水管、分别安装在所述静置水箱侧壁上且与其下部相连通的多根第一液位管以及分别安装在所述静置水箱侧壁上且与其相连通的多根第二液位管;所述静置水箱底部设置有与其相连通的出水口，所述出水口处安装有控制阀;所述基底上开设有与所述出水口相对应的接水槽，所述第二液位管高于所述第一液位管。这样能够确保其中水份的充分静置，有利于使得水份中的少量油份浮在其上方;并且通过第一液位管和第二液位管予以观察，这样能够避免排水时将油份排出，确保排出的水份无污染。
权利要求书

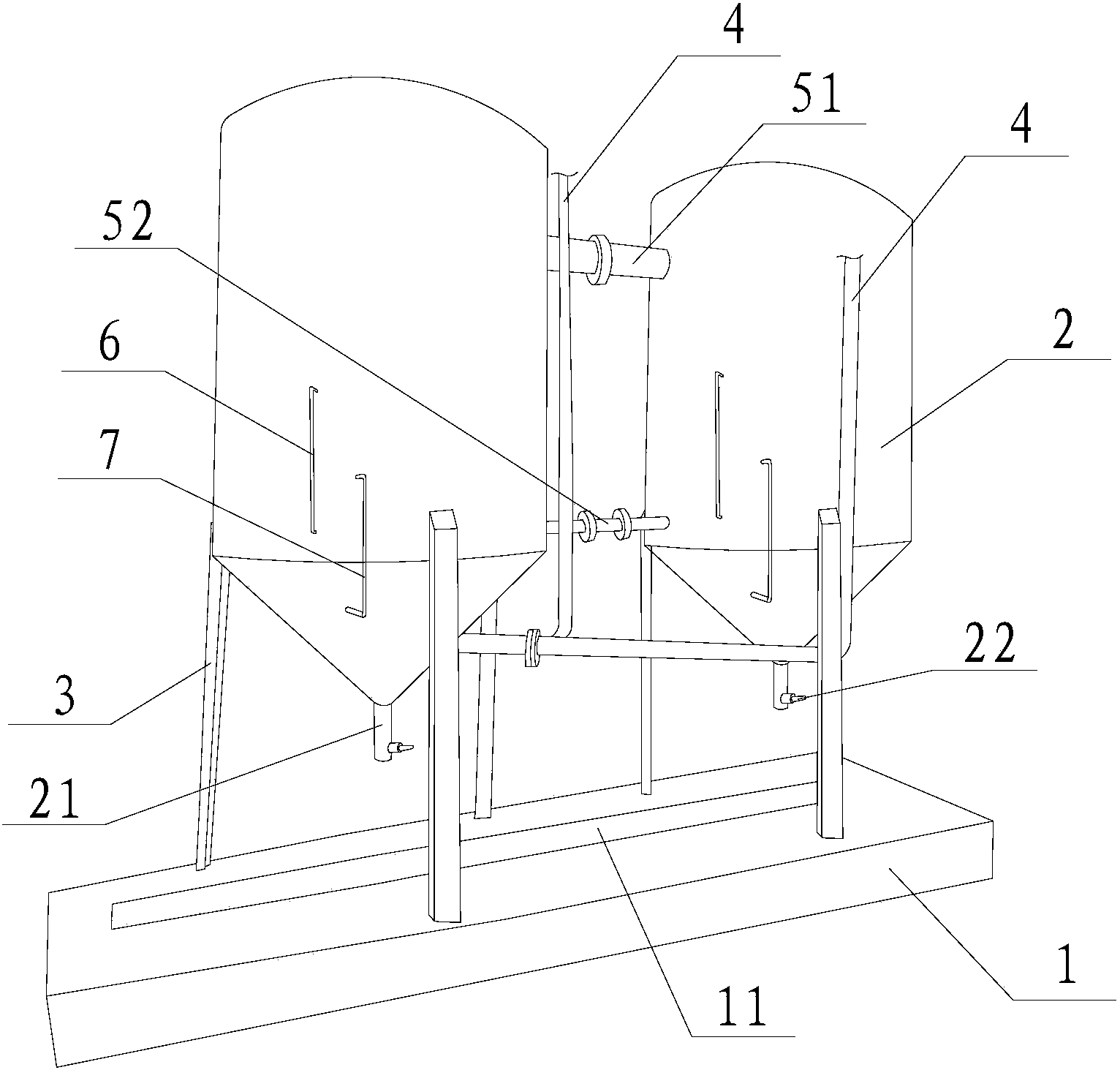

1.一种纺织污泥用静置出水箱组件，其特征在于：它包括基底(1)、通过多根支架(3)安装在所述基底(1)上且依次连通的多个静置水箱(2)、与任一所述静置水箱(2)下部相连通的进水管(4)、分别安装在所述静置水箱(2)侧壁上且与其下部相连通的多根第一液位管(7)以及分别安装在所述静置水箱(2)侧壁上且与其相连通的多根第二液位管(6);所述静置水箱(2)底部设置有与其相连通的出水口(21)，所述出水口(21)处安装有控制阀(22);所述基底(1)上开设有与所述出水口(21)相对应的接水槽(11)，所述第二液位管(6)高于所述第一液位管(7)。
2.根据权利要求1所述的纺织污泥用静置出水箱组件，其特征在于：所述静置水箱(2)之间连接有第一连通管(52)和第二连通管(51)，所述第一连通管(52)与所述静置水箱(2)的下部相连通，所述第二连通管(51)与所述静置水箱(2)的上部相连通。
说明书
一种纺织污泥用静置出水箱组件
技术领域
本实用新型涉及一种出水箱组件，具体涉及一种纺织污泥用静置出水箱组件。
背景技术
喷水织机是纺织业中常用的一种专用设备，在作业过程中需要有一定的清洁水进行喷射带动，每台织机日用水量一般在1.5-2吨之间，所产生的废水中主要含有油脂、胶状物、悬浮物、化学浆液、色度、微生物及有机物等，其废水的浓度约为COD500mg/l，pH约为6.5，SS为420mg/L左右，而且可生化性较差，属难处理的工业废水之一，这些废水在经过处理后会产生一定量的污泥。
随着污水处理规模的扩大及标准的提高，污泥产生量不断增加，加之过往积累下来的污泥，中国污泥处理处置成为污水处理领域一个重大问题。从污水处理厂产生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有诸如化学浆液、油脂等有机物，因此需要将污泥中的油份和水份提取出来，使得污泥的含液量很低而可以直接还田。上述水份需要与油份进行分离而可以直接外排，因此需要使用新颖的静置出水箱组件。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种纺织污泥用静置出水箱组件。
为达到上述目的，本实用新型采用的技术方案是：一种纺织污泥用静置出水箱组件，它包括基底、通过多根支架安装在所述基底上且依次连通的多个静置水箱、与任一所述静置水箱下部相连通的进水管、分别安装在所述静置水箱侧壁上且与其下部相连通的多根第一液位管以及分别安装在所述静置水箱侧壁上且与其相连通的多根第二液位管;所述静置水箱底部设置有与其相连通的出水口，所述出水口处安装有控制阀;所述基底上开设有与所述出水口相对应的接水槽，所述第二液位管高于所述第一液位管。
优化地，所述静置水箱之间连接有第一连通管和第二连通管，所述第一连通管与所述静置水箱的下部相连通，所述第二连通管与所述静置水箱的上部相连通。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型纺织污泥用静置出水箱组件，通过将静置水箱进行依次连通，并且在其侧壁上安装第一液位管和第二液位管，使得第二液位管高于第一液位管，这样能够确保其中水份的充分静置，有利于使得水份中的少量油份浮在其上方;并且通过第一液位管和第二液位管予以观察，这样能够避免排水时将油份排出，确保排出的水份无污染。
