申请日2016.07.20
公开(公告)日2016.12.14
IPC分类号C02F9/04
摘要
本实用新型公开了一种用于化工环境保护中的含油污水过滤器，其结构包括加固翻边、含油污水箱、速率表、操作箱、接头、电缆、底座、导管、支脚、加固件、水油分离器、污水过滤装置、滤清器、消毒罐、高压管、增压泵、输入管、发动机，所述含油污水箱固定连接底座，所述速率表设在水油分离器上，所述接头通过电缆固定连接水油分离器，所述支脚设在水油分离器底部，所述消毒罐设有高压管，所述增压泵固定连接含油污水箱，所述发动机设在含油污水箱上。本实用新型解决了现有的污水处理设备无法对含油污水进行过滤分离并加以利用的问题。
权利要求书

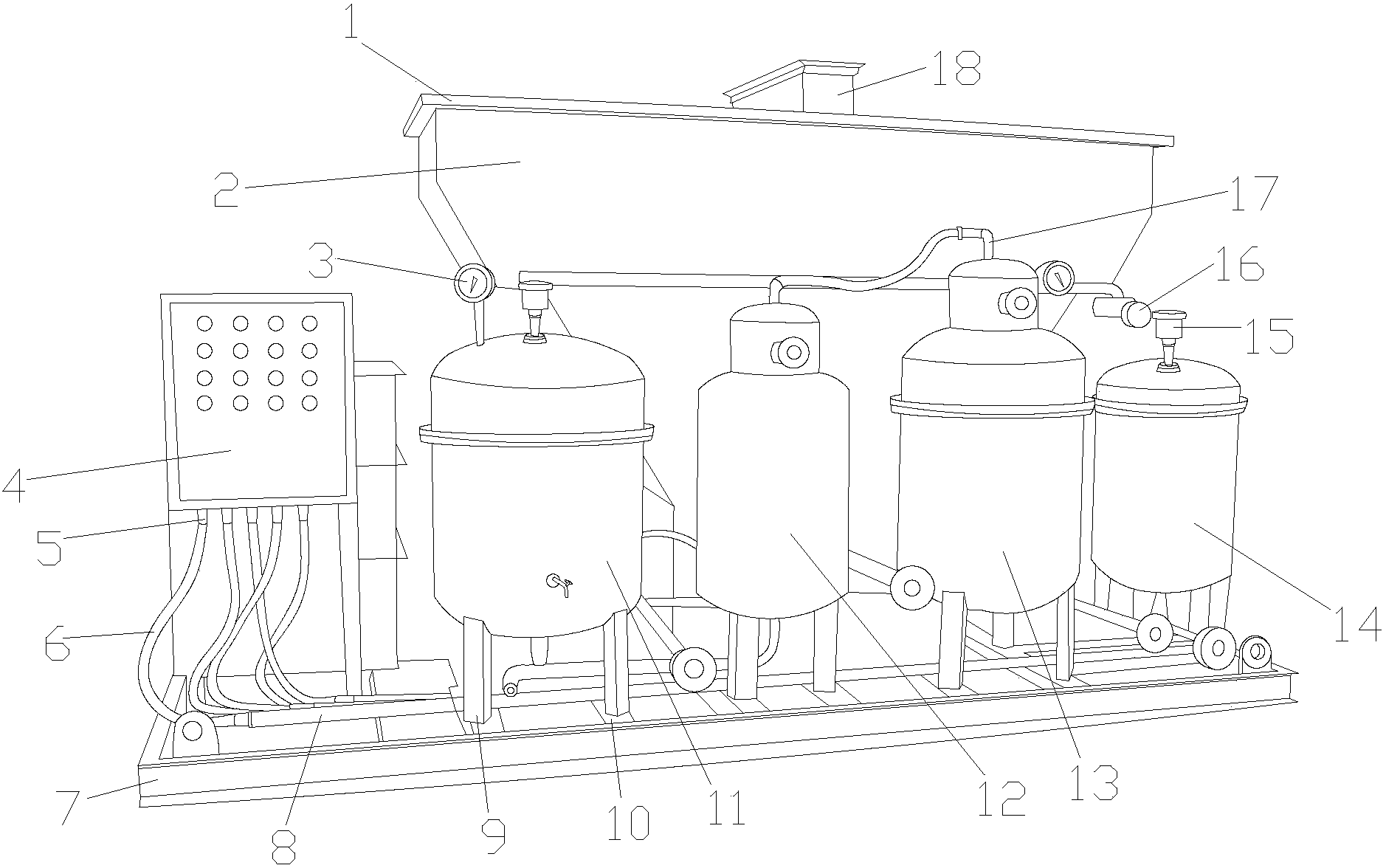

1.一种用于化工环境保护中的含油污水过滤器，其特征在于：其结构包括加固翻边(1)、含油污水箱(2)、速率表(3)、操作箱(4)、接头(5)、电缆(6)、底座(7)、导管(8)、支脚(9)、加固件(10)、水油分离器(11)、污水过滤装置(12)、滤清器(13)、消毒罐(14)、高压管(15)、增压泵(16)、输入管(17)、发动机(18)，所述含油污水箱(2)固定连接底座(7)，所述速率表(3)设在水油分离器(11)上，所述接头(5)通过电缆(6)固定连接水油分离器(11)，所述支脚(9)设在水油分离器(11)底部，所述水油分离器(11)由封盖(110)、流量表(111)、压缩泵(112)、喷嘴(113)、回油管(114)、输油口(115)、螺孔(116)组成，所述封盖(110)设在压缩泵(112)上，所述压缩泵(112)设有流量表(111)，所述喷嘴(113)与压缩泵(112)相连接，所述压缩泵(112)固定连接回油管(114)，所述回油管(114)设有输油口(115)，所述螺孔(116)设在回油管(114)上，所述水油分离器(11)通过导管(8)连接污水过滤装置(12)，所述污水过滤装置(12)通过输入管(17)与滤清器(13)相连接，所述滤清器(13)固定连接消毒罐(14)，所述消毒罐(14)设有高压管(15)，所述增压泵(16)固定连接含油污水箱(2)，所述发动机(18)设在含油污水箱(2)上。
2.根据权利要求1所述的一种用于化工环境保护中的含油污水过滤器，其特征在于：所述含油污水箱(2)设有加固翻边(1)。
3.根据权利要求1所述的一种用于化工环境保护中的含油污水过滤器，其特征在于：所述底座(7)通过加固件(10)固定连接支脚(9)。
4.根据权利要求1所述的一种用于化工环境保护中的含油污水过滤器，其特征在于：所述操作箱(4)设有接头(5)。
说明书
一种用于化工环境保护中的含油污水过滤器
技术领域
本实用新型是一种用于化工环境保护中的含油污水过滤器，属于污水过滤设备领域。
背景技术
污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有技术公开了申请号为：201410563867.8的一种污水处理设备，包括进水管(1)、过滤池(2)、处理池(8)、出水管(13)，进水管(1)与过滤池(2)上端连接，过滤池(2)下端通过连接管(7)与处理池(8)连接，处理池(8)与出水管(13)连接，所述过滤池(2)内壁设置工作表面层(3)，过滤池(2)内从上到下依次设置粗过滤层(4)、细过滤层(5)、除臭层(6)，所述处理池(8)通过隔板(9)依次分隔成厌氧室(10)、好氧室(11)、消毒室(12)，本发明能有效，方便的处理污水，大大提高的污水处理的效果。但是其不足之处在于无法对含油污水进行过滤分离并加以利用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种用于化工环境保护中的含油污水过滤器，以解决现有的污水处理设备无法对含油污水进行过滤分离并加以利用的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种用于化工环境保护中的含油污水过滤器，其结构包括加固翻边、含油污水箱、速率表、操作箱、接头、电缆、底座、导管、支脚、加固件、水油分离器、污水过滤装置、滤清器、消毒罐、高压管、增压泵、输入管、发动机，所述含油污水箱固定连接底座，所述速率表设在水油分离器上，所述接头通过电缆固定连接水油分离器，所述支脚设在水油分离器底部，所述水油分离器由封盖、流量表、压缩泵、喷嘴、回油管、输油口、螺孔组成，所述封盖设在压缩泵上，所述压缩泵设有流量表，所述喷嘴与压缩泵相连接，所述压缩泵固定连接回油管，所述回油管设有输油口，所述螺孔设在回油管上，所述水油分离器通过导管连接污水过滤装置，所述污水过滤装置通过输入管与滤清器相连接，所述滤清器固定连接消毒罐，所述消毒罐设有高压管，所述增压泵固定连接含油污水箱，所述发动机设在含油污水箱上。
进一步地，所述含油污水箱设有加固翻边。
进一步地，所述底座通过加固件固定连接支脚。
进一步地，所述操作箱设有接头。
本实用新型的有益效果为设有水油分离器，能有效分离污水中的污水与污油，并对其进行过滤处理，增强了实用性。
