申请日2016.05.17
公开(公告)日2016.12.07
IPC分类号C02F1/02; G01F23/22
摘要
本实用新型公开了一种水处理设备水位探针，所述水处理设备包括热水箱，电热管，其特征在于所述热水箱底部设有一水箱进水口，所述水箱进水口上方设置一隔板，所述电热管位于隔板上方，所述热水箱通过水箱连接管与水位检测管连通，所述水箱连接管与热水箱的连接口位于隔板下方，水位检测管内设水位探针。本实用新型可延缓探针腐蚀，结构简单，安装方便。可适用水箱控制的水处理设备和开水机使用。
权利要求书
1.一种水处理设备水位探针防腐蚀装置，所述水处理设备包括热水箱，电热管，其特征在于所述热水箱底部设有一水箱进水口，所述水箱进水口上方设置一隔板，所述电热管位于隔板上方，所述热水箱通过水箱连接管与水位检测管连通，所述水箱连接管与热水箱的连接口位于隔板下方，水位检测管内设水位探针。
2.按权利要求1所述的一种水处理设备水位探针，其特征在于水位探针包括固定探针、低水位探针和高水位探针。
3.按权利要求1所述的一种水处理设备水位探针，其特征在于所述水位探针的信号线与信号收发器相连，所述信号收发器发射交流脉冲信号。
4.按权利要求1所述的一种水处理设备水位探针，其特征在于，水箱连接管的管径为5~8mm。
说明书
一种水处理设备水位探针
技术领域
本实用新型涉及一种水处理设备，具体涉及一种水处理设备水位探针。
背景技术
对水箱的水位控制常见的有以下几种方式：浮球式、光电式、压力式和水位探针式。由于浮球式、光电式、压力式存在成本高，结构复杂，运动部件易发生故障等缺陷，已很少在水处理设备中应用，水位探针式在水处理设备中是最常见的。
水位探针，用于水箱水位检测。在水处理设备中，水在高温时汽化，水、汽的耗损较大，要不断地补充水，使得水箱中的水保持一定的高度。水位探针的用途便是检测水位的高度，随时了解水箱内的水位。
水位探针的控制原理是：在水位探针上施加一个控制信号的直流电电压，以水箱作为阴极，水箱中间悬空的水位探针为阳极，水箱的水位上涨后，水接触到阳极，水是导电体，这样阴阳极就成了通路了，水位探针上的电压产生变化，这种电压变化就是水位控制信号，该信号通过控制器处理后，对水箱的补充水进行控制。
采用水位探针的控制方式时，由于采用的电极存在阳极、阴极电解腐蚀作用，使得水位探针腐蚀，灵敏度降低，特别是在热水箱中，水位探针的电解腐蚀和表面结垢更为严重，出现水位失控的现象经常发生，对生产水处理设备的企业增加了维护修理的工作量和成本，给水处理设备的用户带来不便。
发明内容
本实用新型的目的是克服现有的水处理设备技术不足，提供一种水处理设备水位探针，水位探针表面不易结垢。

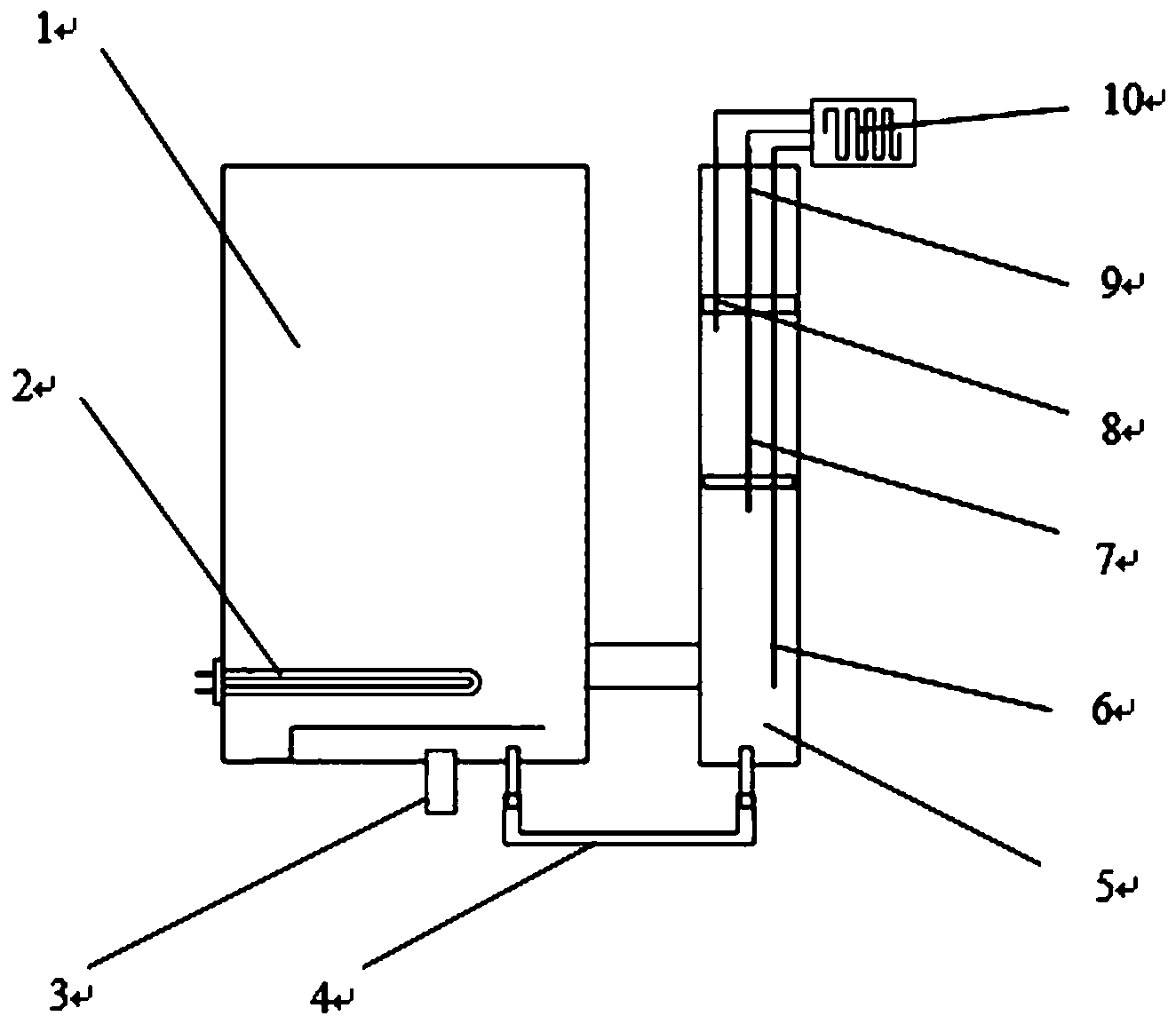

本实用新型目的的技术方案是：一种水处理设备水位探针防腐蚀装置，所述水处理设备包括热水箱，电热管，其特征在于所述热水箱底部设有一水箱进水口，所述水箱进水口上方设置一隔板，所述电热管位于隔板上方，所述热水箱通过水箱连接管与水位检测管连通，所述水箱连接管与热水箱的连接口位于隔板下方，水位检测管内设水位探针。
根据本实用新型的优选实施例，水位探针包括固定探针、低水位探针和高水位探针。
根据本实用新型的优选实施例，所述水位探针的信号线与信号收发器相连，所述信号收发器发射交流脉冲信号。
根据本实用新型的优选实施例，水箱连接管的管径为5~8mm。
本实用新型将热水箱和水位检测管用水箱连接管连通在一起，水位检测管内的水位高度就是热水箱内的水位高度。补水时，进入水位检测管内的是补充的冷水，水箱连接管的管径只有6mm，热水箱内的少量热水流入水位检测管时已经冷却，所以在水位检测管内的水温通常是常温水，水位探针表面不易结垢，使水位探针的灵敏度不受影响。本实用新型可延缓探针腐蚀，结构简单，安装方便。可适用水箱控制的水处理设备和开水机使用。本实用新型采用普通不锈钢材料SU304钢针作为探测电极，可用于水处理设备冷水箱和热水箱中的水位自动控制，维护十分方便，机构简单、防腐蚀等优点。
