申请日2016.07.20
公开(公告)日2017.01.04
IPC分类号C02F9/10
摘要
本实用新型公开了一种污水过滤装置，包括机架和过滤桶，所述过滤桶固定设置于支架上，所述过滤桶上部左端设置有进液口，所述过滤桶内腔中部设置有高密度过滤网，所述高密度过滤网上端粘接有推动杆，所述推动杆穿过过滤桶连接至活塞，所述活塞通过气缸驱动，位于所述高密度过滤网下方的过滤桶内腔设置有清洗管道，所述清洗管道伸出过滤桶外，所述清洗管道上设置有清洗泵，所述清洗管道上设置有若干个清洗分支，所述过滤桶下端部设置有清洗滤芯，所述清洗滤芯通过支撑杆支撑设置于过滤桶内，所述过滤桶底端设置有出液口，所述出液口下端设置有蒸发装置，所述蒸发装置包括架体和若干层水槽，所述水槽层叠于架体上，所述水槽呈矩形。
权利要求书
1.一种污水过滤装置，包括机架和过滤桶，其特征在于：所述过滤桶固定设置于支架上，所述过滤桶上部左端设置有进液口，所述过滤桶内腔中部设置有高密度过滤网，所述高密度过滤网上端粘接有推动杆，所述推动杆穿过过滤桶连接至活塞，所述活塞通过气缸驱动，位于所述高密度过滤网下方的过滤桶内腔设置有清洗管道，所述清洗管道伸出过滤桶外，所述清洗管道上设置有清洗泵，所述清洗管道上设置有若干个清洗分支，所述过滤桶下端部设置有清洗滤芯，所述清洗滤芯通过支撑杆支撑设置于过滤桶内，所述过滤桶底端设置有出液口，所述出液口下端设置有蒸发装置，所述蒸发装置包括架体和若干层水槽，所述水槽层叠于架体上，所述水槽呈矩形。
2.根据权利要求1所述的一种污水过滤装置，其特征在于，所述过滤桶为耐腐蚀的不锈钢材料制成。
3.根据权利要求1所述的一种污水过滤装置，其特征在于，所述进液口处设置有压力传感器。
4.根据权利要求1所述的一种污水过滤装置，其特征在于，所述高密度过滤网与过滤桶侧壁铰接。
5.根据权利要求1所述的一种污水过滤装置，其特征在于，所述水槽内设有辅助蒸发框，所述辅助蒸发框上缠绕有布条。
6.根据权利要求1所述的一种污水过滤装置，其特征在于，所述架体采用钢筋混凝土柱搭建而成。
说明书
一种污水过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体属于一种污水过滤装置。
背景技术
目前，由于水质原因和水的循环使用，水质常被垃圾杂物等污染，造成水资源的极大浪费，而现有技术中的成品污水处理装置过于复杂，造价昂贵，不符合实际工程中的需要，为了解决污水再利用的问题，亟需一种结构简单，方便使用的污水过滤装置。
实用新型内容
本实用新型的目的在于提供一种污水过滤装置，将经过过滤后的污水在自然的情况下进行蒸发，水蒸气进入空气中，剩余的物质留在水槽内，并定期给水槽进行清理即可，对环境污染较小;通过水槽内设有辅助蒸发框，辅助蒸发框上缠绕有布条，有利于污水的快速蒸发，本实用新型的污水处理装置结构简单，使用方便，尤其对于少量污水过滤工作具有高效率，还可降低生产成本，增加不同方向的需求。
为实现上述目的，本实用新型提供如下技术方案：

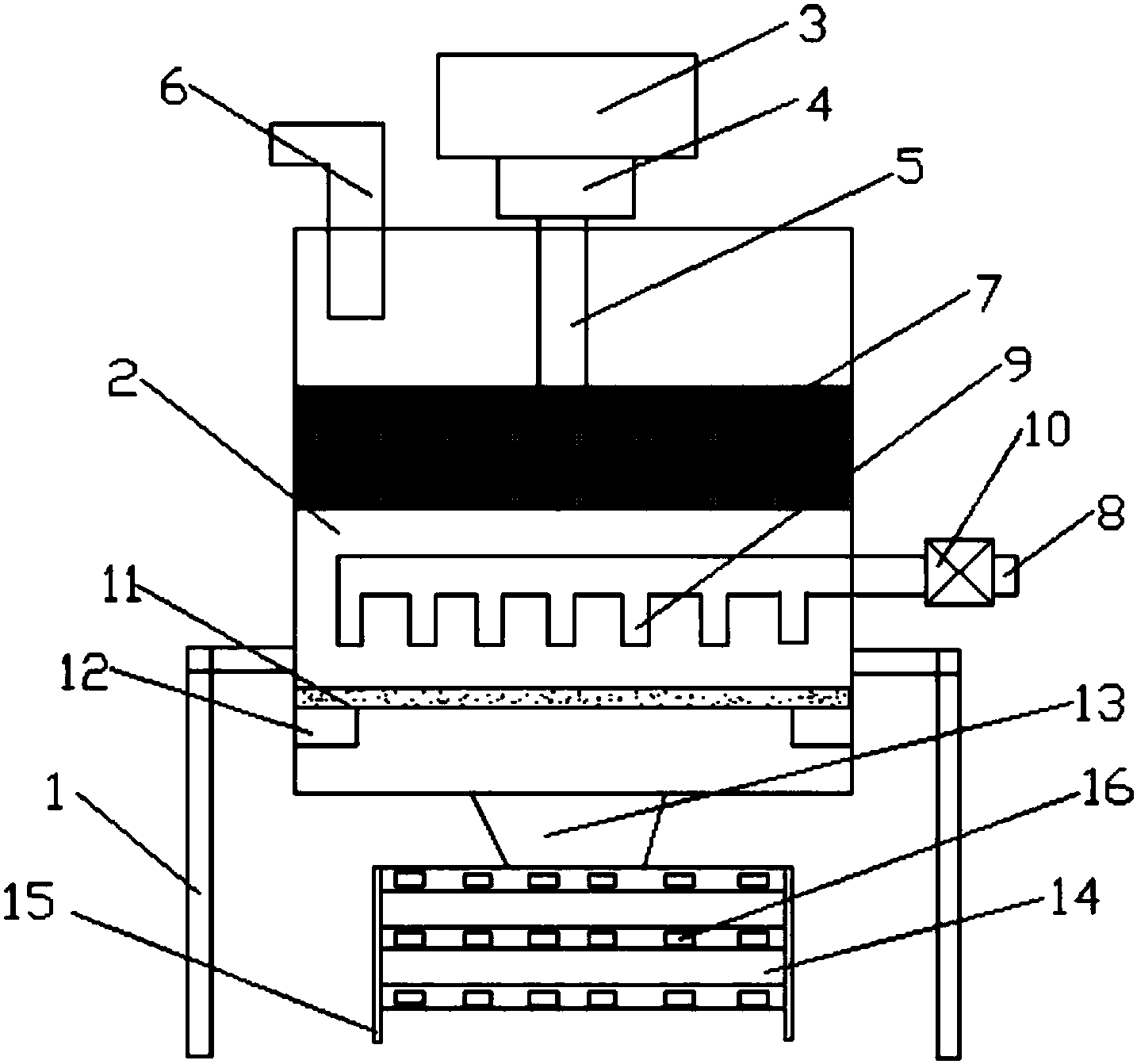

一种污水过滤装置，包括机架和过滤桶，所述过滤桶固定设置于支架上，所述过滤桶上部左端设置有进液口，所述过滤桶内腔中部设置有高密度过滤网，所述高密度过滤网上端粘接有推动杆，所述推动杆穿过过滤桶连接至活塞，所述活塞通过气缸驱动，位于所述高密度过滤网下方的过滤桶内腔设置有清洗管道，所述清洗管道伸出过滤桶外，所述清洗管道上设置有清洗泵，所述清洗管道上设置有若干个清洗分支，所述过滤桶下端部设置有清洗滤芯，所述清洗滤芯通过支撑杆支撑设置于过滤桶内，所述过滤桶底端设置有出液口，所述出液口下端设置有蒸发装置，所述蒸发装置包括架体和若干层水槽，所述水槽层叠于架体上，所述水槽呈矩形。
所述过滤桶为耐腐蚀的不锈钢材料制成。
所述进液口处设置有压力传感器。
所述高密度过滤网与过滤桶侧壁铰接。
所述水槽内设有辅助蒸发框，所述辅助蒸发框上缠绕有布条。
所述架体采用钢筋混凝土柱搭建而成。
与现有技术相比，本实用新型的有益效果是：本实用新型将经过过滤后的污水在自然的情况下进行蒸发，水蒸气进入空气中，剩余的物质留在水槽内，并定期给水槽进行清理即可，对环境污染较小;通过水槽内设有辅助蒸发框，辅助蒸发框上缠绕有布条，有利于污水的快速蒸发，本实用新型的污水处理装置结构简单，使用方便，尤其对于少量污水过滤工作具有高效率，还可降低生产成本，增加不同方向的需求。
