申请日2016.05.06
公开(公告)日2016.09.28
IPC分类号C02F1/70; C02F103/16; C02F101/22
摘要
本实用新型公开了一种电镀废水除铬装置，包括进水口、反应槽和出水口;所述进水口位于所述反应槽上部，所述出水口位于所述反应槽下部;所述反应槽上设有搅拌机机架，所述搅拌机机架下设有搅拌机;所述反应槽底部上方设有导泥斜面，所述导泥斜面端部设有排泥口;所述导泥斜面与所述反应槽底部之间设置有多个加强筋;还包括一微控制器、声光报警仪、PH检测仪和ORP在线检测仪，所述PH检测仪和ORP在线检测仪的输出端分别与所述微控制器的输入端连接，所述声光报警仪的输入端与所述微控制器的输出端连接。本实用新型能实时监测除铬反应的PH值、反应情况等，使得反应可以自动化控制，使用方便，简单。
权利要求书
1.一种电镀废水除铬装置，包括进水口、反应槽和出水口;所述进水口位于所述反应槽上部，所述出水口位于所述反应槽下部;
所述反应槽上设有搅拌机机架，所述搅拌机机架下设有搅拌机，所述搅拌机位于所述反应槽内;所述搅拌机机架上设有带动搅拌机搅拌的电机;
所述搅拌机包括搅拌轴和多个搅拌叶片，多个所述搅拌叶片均匀固定在所述搅拌轴上;
所述反应槽底部上方设有导泥斜面，所述导泥斜面端部设有排泥口;所述导泥斜面与所述反应槽底部之间设置有多个加强筋;
还包括一微控制器、声光报警仪、PH检测仪和ORP在线检测仪，所述PH检测仪和ORP在线检测仪的输出端分别与所述微控制器的输入端连接，所述声光报警仪的输入端与所述微控制器的输出端连接，所述电机通过第一驱动模块与所述微控制器连接，所述第一驱动模块的输入端与所述微控制器的输出端连接，所述第一驱动模块的输出端与所述电机的输入端连接。
2.根据权利要求1所述的一种电镀废水除铬装置，其特征在于：所述反应槽连接有加药泵，所述加药泵通过第二驱动模块与所述微控制器连接，所述第二驱动模块的输入端与所述微控制器的输出端连接，所述第二驱动模块的输出端与所述加药泵的输入端连接。
3.根据权利要求1所述的一种电镀废水除铬装置，其特征在于：所述反应槽内壁设有一层环氧树脂防腐层。
4.根据权利要求1所述的一种电镀废水除铬装置，其特征在于：所述反应槽外设有一层保温层。
5.根据权利要求1所述的一种电镀废水除铬装置，其特征在于：所述PH检测仪的PH电极置于所述反应槽内。
说明书
一种电镀废水除铬装置
技术领域
本实用新型属于电镀废水处理设备技术领域，更进一步涉及一种电镀废水除铬装置。
背景技术
电镀废水主要由电镀工厂排出的废水和废液组成。由于镀种较多，工艺繁琐，水质复杂，成分不易控制，电镀废水主要含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，这些电镀废水属于致癌、致畸、致突变的剧毒物质，对人类及其他生物的生存环境都造成极大的危害。
电镀废水中铬的处理一般采用化学法处理，即在含铬污水中投加还原剂，在酸性介质中将六价铬还原成三价铬，其化学反应式如下：
还原反应： 还原剂采用焦亚硫酸钠(Na2S2O5)
2H2Cr2 O7 + 3Na2S2O5 + 3H2SO4 → 2Cr2(SO4)3 + 3Na2SO4 + 5H2O
产生的Cr3+在碱化到PH8～9条件下产生沉淀。
Cr2(SO4)3 + 6NaOH →2Cr(OH)3↓+ 3Na2SO4
通过上述反应，可以将铬以氢氧化物的形式沉淀出来，进而与污水分离。
然而上述反应中，对于PH值的要求比较高，先是酸性条件，后面又需要变为碱性条件，现有的处理设备中，不能及时实时地监测PH值，会导致反应不够完全，对铬的处理不够彻底。
实用新型内容
有鉴于此，本实用新型的目的是提供一种能够实时、及时监测反应中的PH值，同时通过ORP在线检测仪对氧化还原反应进行实时监测和自动化控制，实现充分反应去除铬的目的。
本实用新型通过以下技术手段解决上述问题：

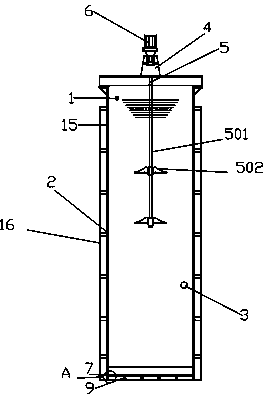

一种电镀废水除铬装置，包括进水口、反应槽和出水口;所述进水口位于所述反应槽上部，所述出水口位于所述反应槽下部;
所述反应槽上设有搅拌机机架，所述搅拌机机架下设有搅拌机，所述搅拌机位于所述反应槽内;所述搅拌机机架上设有带动搅拌机搅拌的电机;
所述搅拌机包括搅拌轴和多个搅拌叶片，多个所述搅拌叶片均匀固定在所述搅拌轴上;
所述反应槽底部上方设有导泥斜面，所述导泥斜面端部设有排泥口;所述导泥斜面与所述反应槽底部之间设置有多个加强筋;
还包括一微控制器、声光报警仪、PH检测仪和ORP在线检测仪，所述PH检测仪和ORP在线检测仪的输出端分别与所述微控制器的输入端连接，所述声光报警仪的输入端与所述微控制器的输出端连接，所述电机通过第一驱动模块与所述微控制器连接，所述第一驱动模块的输入端与所述微控制器的输出端连接，所述第一驱动模块的输出端与所述电机的输入端连接。
进一步地，所述反应槽连接有加药泵，所述加药泵通过第二驱动模块与所述微控制器连接，所述第二驱动模块的输入端与所述微控制器的输出端连接，所述第二驱动模块的输出端与所述加药泵的输入端连接。
进一步地，所述反应槽内壁设有一层环氧树脂防腐层。
进一步地，所述反应槽外设有一层保温层。
进一步地，所述PH检测仪的PH电极置于所述反应槽内。
本实用新型的有益效果如下：
本实用新型的电镀废水除铬装置，通过导泥斜面，污泥在斜面的作用下，受重力作用倾斜流到排泥口，方便污泥的排出。通过在导泥斜面与反应槽底部之间设置加强筋，不仅加强了反应槽的结构，节省了材料，还能通过加强筋来方便反应槽的散热。
本实用新型的电镀废水除铬装置，通过PH检测仪和ORP在线检测仪及时、实时地将反应的PH值和氧化还原反应情况反馈给微控制器，同时，当反应有异常时，声光报警仪会进行报警，工作人员会及时、快速地做出应对措施，使得反应快速、可控。
