申请日2016.05.05
公开(公告)日2016.09.14
IPC分类号C02F1/72; C02F1/76
摘要
本实用新型公开了一种用于废水处理的催化氧化设备，其包括废水池、二氧化氯发生器、混合器、催化氧化塔、沉淀池和回收池，所述废水池和二氧化氯发生器分别通过提升泵和计量泵连接至混合器的进水口，混合器的出水口连接所述催化氧化塔的进水口，催化氧化塔的出水口依次连接沉淀池和回收池，所述催化氧化塔内设有催化剂床层、搅拌装置和曝气装置，所述曝气装置位于催化氧化塔的底部，且其通过管道连接罗茨风机。本实用新型催化氧化能力强，污水处理效果好，曝气与反应共存，在提高氧化效果的同时进行脱氯，实现装置的安全运行，使经过该装置处理后的废水的可生化性得以增强。
权利要求书

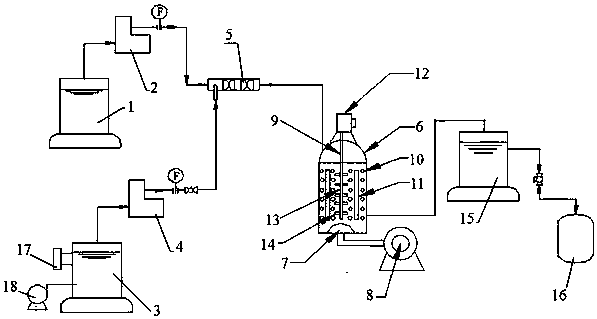

1.一种用于废水处理的催化氧化设备，其特征在于：包括废水池(1)、二氧化氯发生器(3)、混合器(5)、催化氧化塔(6)、沉淀池(15)和回收池(16)，所述废水池(1)和二氧化氯发生器(3)分别通过提升泵(2)和计量泵(4)连接至混合器(5)的进水口，混合器(5)的出水口连接所述催化氧化塔(6)的进水口，催化氧化塔(6)的出水口依次连接沉淀池(15)和回收池(16)，所述催化氧化塔(6)内设有催化剂床层(10)、搅拌装置(9)和曝气装置(7)，所述曝气装置(7)位于催化氧化塔(6)的底部，且其通过管道连接罗茨风机(8)。
2.根据权利要求1所述的一种用于废水处理的催化氧化设备，其特征在于：所述搅拌装置(9)包括电机(12)、搅拌轴(13)和搅拌桨叶(14)，所述电机(12)位于催化氧化塔(6)的顶部，搅拌轴(13)与电机(12)的输出轴相连，搅拌桨叶(14)依次设置在搅拌轴(13)上。
3.根据权利要求1所述的一种用于废水处理的催化氧化设备，其特征在于：所述催化剂床层(10)的周围均匀分布有紫外线光源(11)。
4.根据权利要求1所述的一种用于废水处理的催化氧化设备，其特征在于：所述二氧化氯发生器(3)上设有原料计量控制器(17)和加料泵(18)，所述原料计量控制器(17)用于控制加料泵(18)的投放量。
5.根据权利要求1所述的一种用于废水处理的催化氧化设备，其特征在于：所述提升泵(2)和计量泵(4)与混合器(5)连接的管路上均分别设有可控阀门。
说明书
一种用于废水处理的催化氧化设备
技术领域
本实用新型涉及一种废水处理设备，具体涉及一种用于废水处理的催化氧化设备。
背景技术
目前，高浓度、难降解工业废水的可生化性，使后续生化处理具有很大的压力，高浓度难降解工业废水若处理不当，会引发水体环境安全事故，特别是在水资源日益紧张的今天，将严重威胁人类身体健康和生存环境。因此，高浓度、难降解工业废水的处理越来越引发大家的关注，特别是新环保法的实施，使得企业对于上述工业废水处理越来越重视。对于高浓度难降解的废水，现行主要氧化工艺有芬顿氧化、臭氧氧化等，但存在设备运行费用高、投资成本大等缺点，制约了其在工业废水处理中的应用。二氧化氯作为高效的强氧化剂，其氧化能力是氯气的2.63倍，具有高效的氧化能力，为高浓度、难降解废水的处理提供了一条新的途径。
实用新型内容
本实用新型的目的在于提高高浓度难降解废水的可生化性，减轻后续生化处理的压力，而提供了一种新型、高效的用于废水处理的催化氧化设备。
本实用新型采取的技术方案是：一种用于废水处理的催化氧化设备，其包括废水池、二氧化氯发生器、混合器、催化氧化塔、沉淀池和回收池，所述废水池和二氧化氯发生器分别通过提升泵和计量泵连接至混合器的进水口，混合器的出水口连接所述催化氧化塔的进水口，催化氧化塔的出水口依次连接沉淀池和回收池，所述催化氧化塔内设有催化剂床层、搅拌装置和曝气装置，所述曝气装置位于催化氧化塔的底部，且其通过管道连接罗茨风机。
进一步的，所述搅拌装置包括电机、搅拌轴和搅拌桨叶，所述电机位于催化氧化塔的顶部，搅拌轴与电机的输出轴相连，搅拌桨叶依次设置在搅拌轴上。
进一步的，所述催化剂床层的周围均匀分布有紫外线光源。
进一步的，所述二氧化氯发生器上设有原料计量控制器和加料泵，所述原料计量控制器用于控制加料泵的投放量。
进一步的，所述提升泵和计量泵与混合器连接的管路上均分别设有可控阀门。
本实用新型的有益效果是：该设备催化氧化能力强，污水处理效果好，其中的催化剂可增强二氧化氯的催化氧化效果，混合器、搅拌装置、曝气装置可提高二氧化氯与废水的接触效率，且曝气与反应共存，在提高氧化效果的同时进行脱氯，实现装置的安全运行，使经过该装置处理后的废水的可生化性得以增强。另外，在二氧化氯发生器上分设有原料计量控制器，用于控制加料泵的投放量，不但增强了可控性，而且还节约原料，反应高效。
