申请日2016.05.04
公开(公告)日2016.09.28
IPC分类号C02F9/14; C02F101/18
摘要
本实用新型提供一种含氰废水多级处理装置，用于解决含氰废水的处理的难题，方案包括高浓度处理装置、低浓度处理装置，高浓度处理装置包括依次连通废水池、选择阀、含氰废水调节池、电解池、沉淀池和中间池;低浓度处理装置包括依次连通生物处理、过滤器、清水池，生物处理池和过滤器与污泥浓缩机连接，选择阀与生物处理池进口管线连接;还包括回收装置，回收装置包括活性炭吸附柱，依次连接污泥浓缩机、活性炭吸附柱连接、清水池。本实用新型具有处理高低浓度含氰废水的能力，还可以对贵金属进行回收，值得在有含氰废水的企业大力推广。
权利要求书

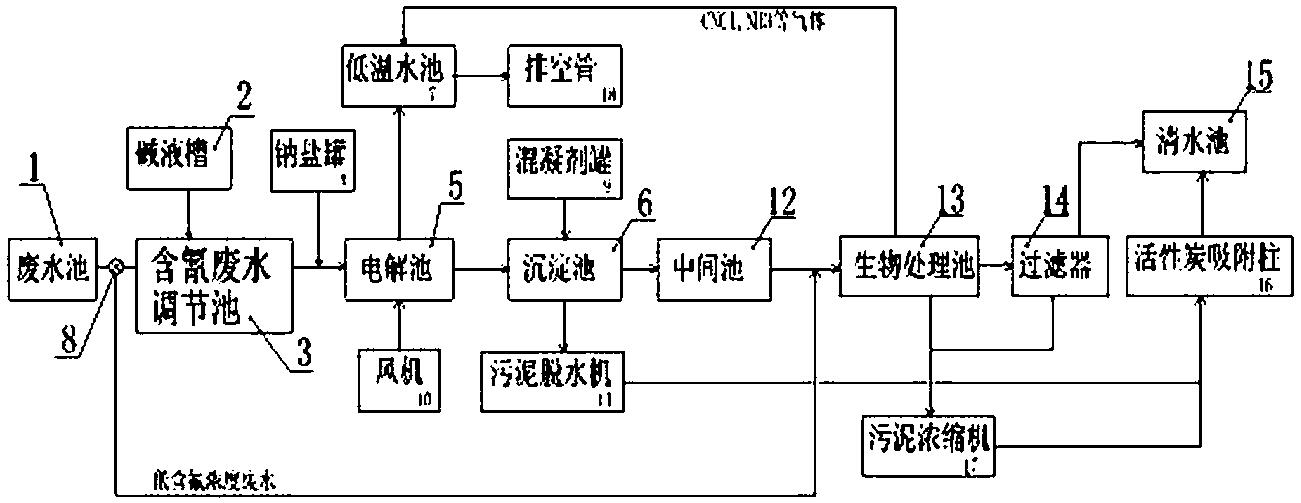

1.含氰废水多级处理装置，其特征是，包括依次连接的高浓度处理装置、低浓度处理装置，所述高浓度处理装置包括依次连通的废水池(1)、选择阀(8)、含氰废水调节池(3)、电解池(5)、沉淀池(6)、中间池(12)，还包括碱液槽(2)，所述碱液槽(2)与所述含氰废水调节池(3)相连通;
所述低浓度处理装置包括依次连通的生物处理池(13)、过滤器(14)、清水池(15)，所述选择阀(8)与所述生物处理池(13)进口管线相连通。
2.根据权利要求1所述的含氰废水多级处理装置，其特征是，所述高浓度处理装置还包括污泥脱水机(11)，所述沉淀池(6)与所述污泥脱水机(11)相连通。
3.根据权利要求2所述的含氰废水多级处理装置，其特征是，所述低浓度处理装置还包括污泥浓缩机(17)，所述生物处理池(13)、所述过滤器(14)与所述污泥浓缩机(17)相连通。
4.根据权利要求3所述的含氰废水多级处理装置，其特征是，还包括回收装置，所述回收装置包括活性炭吸附柱(16)，所述污泥脱水机(11)、所述污泥浓缩机(17)与所述活性炭吸附柱(16)相连通，所述活性炭吸附柱(16)与所述清水池(15)相连通。
5.根据权利要求1所述的含氰废水多级处理装置，其特征是，还包括钠盐罐(4)，所述钠盐罐(4)与所述电解池(5)进口管线相连通。
6.根据权利要求1所述的含氰废水多级处理装置，其特征是，还包括风机(10)，所述风机(10)与所述电解池(5)相连通。
7.根据权利要求1所述的含氰废水多级处理装置，其特征是，还包括混凝剂罐(9)，所述混凝剂罐(9)与所述沉淀池(6)相连通。
8.根据权利要求1所述的含氰废水多级处理装置，其特征是，还包括低温水池(7)和排空管(18)，所述电解池(5)依次与所述低温水池(7)、所述排空管(18)相连通。
9.根据权利要求8所述的含氰废水多级处理装置，其特征是，所述生物处理池(13)与所述低温水池(7)相连通。
说明书
含氰废水多级处理装置
技术领域
本实用新型涉及废水处理设施领域，具体是涉及含氰废水多级处理装置。
背景技术
含氰废水是指含有CN基团的工业废水，作为一种化工原料，氰化物又被大量用于合成橡胶、纤维和染料工业，氰化物属于剧毒物质，CN基团会与人体中高铁细胞色素酶结合，生成氰化高铁细胞色素氧化酶而血液失去氧的传递功能，在体内引起组织缺氧而窒息，超过标准的排放对人类的健康和牲畜、鱼类的生命造成严重的威胁。
实际生产过程中，因为改变介质种类、开停线数量、操作水平以及非正常工况，含氰废水的排放浓度不是一成不变的，目前废水处理工艺基本上只单独针对高浓度或低浓度采取相应办法，高浓度废水采用低浓度处理办法造成排污超标，或者低浓度废水采用高浓度方法造成浪费，而且单级的处理方法不能发挥各种处理方法的长处，造成除氰不彻底。
发明内容
针对上述现有技术中存在的缺陷或不足，本实用新型采取如下技术方案：
含氰废水多级处理装置，包括依次连接的高浓度处理装置、低浓度处理装置，所述高浓度处理装置包括依次连通的废水池、选择阀、含氰废水调节池、电解池、沉淀池、中间池，碱液槽与含氰废水调节池相连通;
所述低浓度处理装置包括依次连通的生物处理池、过滤器、清水池，所述选择阀与生物处理池进口管线相连通。
进一步的，所述高浓度处理装置还包括污泥脱水机，所述沉淀池与污泥脱水机相连通;所述低浓度处理装置还包括污泥浓缩机，生物处理池、过滤器与污泥浓缩机相连通。
作为一种优选的，还包括回收装置，所述回收装置包括活性炭吸附柱，所述污泥脱水机、污泥浓缩机与活性炭吸附柱相连通，所述活性炭吸附柱与清水池相连通。
作为一种优选的，还包括钠盐罐，所述钠盐罐与电解池进口管线相连通。
作为一种优选的，还包括风机，所述风机与电解池相连通。
作为一种优选的，还包括混凝剂罐，所述混凝剂罐与沉淀池相连通。
作为一种优选的，还包括低温水池和气体储罐，所述电解池依次与低温水池、排空管相连通。
进一步的，所述生物处理池与低温水池相连通。
本技术方案的有益效果是：1)根据含氰废水来水浓度情况，自由切换选择一级处理或多级处理，处理效果彻底、工艺合理。
2)多级处理线为吸附回收重金属提供了可行性，可以回收贵金属，如金、银。
