申请日2016.05.04
公开(公告)日2016.10.05
IPC分类号C02F1/44
摘要
本实用新型涉及一种废水回收利用装置，包括：主体，设有内腔和位于内腔中的隔板，隔板将内腔分割为水流通道和置水箱;隔板上设有连通水流通道和置水槽的补水通道;主体设有原水入口、水机入口、浓缩水入口以及浓缩水出口;以及浮力开关，该浮力开关设置在主体的内部;浮力开关包括活塞和枢接活塞的浮球;活塞位于水流通道和补水通道的交汇处;浮球位于置水箱中。上述废水回收利用装置，可以将反渗透纯水机所产生的浓缩水存储并作为居民的非饮用水，而且当浓缩水的存储量不足时，可以自动补充自来水以避免出现断水的情况，既满足了非饮用的生活用水的需求，也实现了水资源的二次回收利用，达到了节约用水的目的。
权利要求书
1.一种废水回收利用装置，用于与反渗透纯水机配合使用，其特征在于，所述废水回收利用装置包括：
主体，该主体内设有内腔;所述主体设有位于所述内腔中的隔板，该隔板将所述内腔分割为水流通道和置水箱;所述隔板上设有连通所述水流通道和所述置水槽的补水通道;所述主体设有连接所述水流通道一端的原水入口、连接所述水流通道另一端的水机入口、连接所述置水箱一侧的浓缩水入口以及连接所述置水箱另一侧的浓缩水出口;以及
浮力开关，该浮力开关设置在所述主体的内部;所述浮力开关包括活塞和枢接所述活塞的浮球;所述活塞位于所述水流通道和所述补水通道的交汇处;所述浮球位于所述置水箱中。
2.根据权利要求1所述的废水回收利用装置，其特征在于，所述主体上还设有连接所述置水箱的液位计。
3.根据权利要求1所述的废水回收利用装置，其特征在于，所述主体的底部设有调节脚垫。
4.根据权利要求1所述的废水回收利用装置，其特征在于，所述浓缩水出口处连接有滤网。
5.根据权利要求1所述的废水回收利用装置，其特征在于，所述主体还设有连通所述置水箱的泄水端口。
说明书
废水回收利用装置
技术领域
本实用新型涉及一种节水设备，特别是涉及一种废水回收利用装置。
背景技术
反渗透纯水机是一种家用净水器市场上认可度和过滤精度较高的水净化设备，其工作原理是利用反渗透膜对水进行过滤，而水分子和离子态的矿物质元素可以顺利通过反渗透膜，而溶解在水中的绝大部分无机盐(包括重金属)、有机物以及细菌、病毒等杂质无法通过反渗透膜，从而将原水分离为通过反渗透膜的纯净水和无法通过反渗透膜的浓缩水。
目前主流的反渗透纯水机都将其浓缩水直接当做废水排放至下水道。而家庭用的反渗透纯水机，其产生的纯净水与浓缩水的比例约为1:3，也即反渗透纯水机每产出1升纯净水的同时会产生约3升浓缩水，而这约3升浓缩水都被当做废水排入下水道，这无疑造成了水资源的极大浪费。
实用新型内容
基于此，本实用新型提供一种节约用水的废水回收利用装置。
一种废水回收利用装置，用于与反渗透纯水机配合使用。该废水回收利用装置包括：

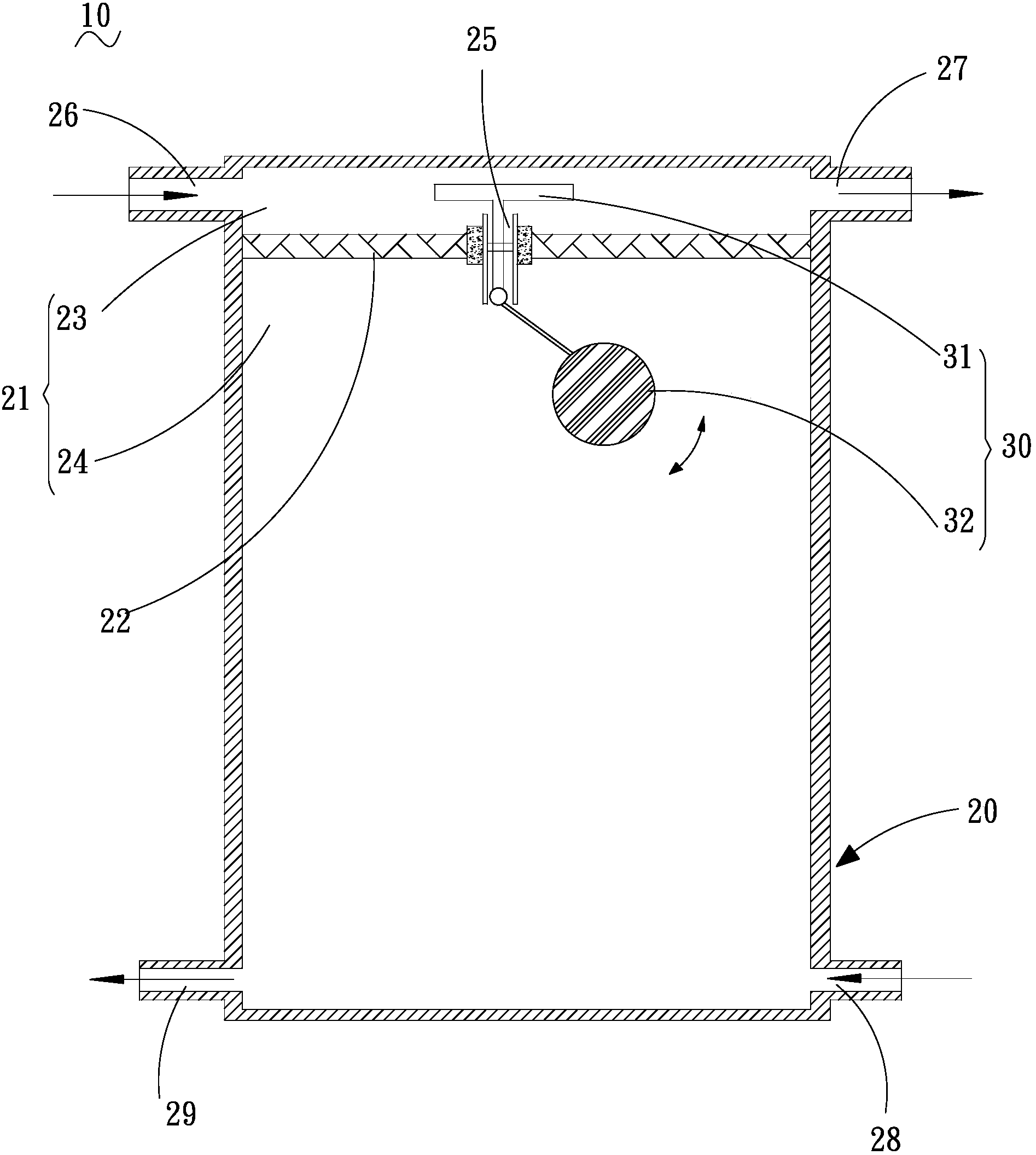

主体，该主体内设有内腔;主体设有位于内腔中的隔板，该隔板将内腔分割为水流通道和置水箱;隔板上设有连通水流通道和置水槽的补水通道;主体设有连接水流通道一端的原水入口、连接水流通道另一端的水机入口、连接置水箱一侧的浓缩水入口以及连接置水箱另一侧的浓缩水出口;以及
浮力开关，该浮力开关设置在主体的内部;浮力开关包括活塞和枢接活塞的浮球;活塞位于水流通道和补水通道的交汇处;浮球位于置水箱中。
上述废水回收利用装置，原水入口连接自来水管，水机入口连接反渗透纯水机的入水口，浓缩水入口则连接反渗透纯水机的排污口，浓缩水出口连接室内的非饮用水的水龙头。自来水管中的水通过水流通道进入到反渗透纯水机中进行净化，而反渗透纯水机净化所产生的浓缩水则进入到置水箱中存储并输出以作为居民的非饮用水。当置水箱中的浓缩水的存量达到阈值时，浮球浮起并带动活塞移动并堵住补水通道，浮力开关处于关闭状态，水流通道和置水箱相互隔离，此时置水箱输出的液体为浓缩水。当置水箱中的浓缩水的存量低于阈值时，浮球未被触发，活塞此时并未堵住补水通道，浮力开关处于开启状态，水流通道和置水箱相互连通，此时置水箱输出的液体为浓缩水和自来水的混合液体。通过上述设计，可以将反渗透纯水机所产生的浓缩水存储并作为居民的非饮用水，而且当浓缩水的存储量不足时，可以自动补充自来水以避免出现断水的情况，既满足了非饮用的生活用水的需求，也实现了水资源的二次回收利用，达到了节约用水的目的。
在其中一个实施例中，主体上还设有连接置水箱的液位计。液位计便于用户直观地观察出置水箱内的液体存量。
在其中一个实施例中，主体的底部设有调节脚垫。调节脚垫便于用于调整设备的高度。
在其中一个实施例中，浓缩水出口处连接有滤网。滤网用于过滤浓缩水中体积较大的杂质颗粒。
在其中一个实施例中，主体还设有连通置水箱的泄水端口。泄水端口用于当置水箱中的浓缩水存量超过置水箱的最大容积时排出过多的浓缩水。
