申请日2016.04.19
公开(公告)日2016.11.23
IPC分类号B02C18/14; B02C18/22; B02C13/14; B02C13/28; B02C13/286
摘要
本实用新型涉及一种水泥砖破碎装置，尤其涉及一种建筑用废水泥砖破碎装置。本实用新型要解决的技术问题是提供一种操作简单方便、破碎效率高、破碎效果好的建筑用废水泥砖破碎装置。为了解决上述技术问题，本实用新型提供了这样一种建筑用废水泥砖破碎装置，包括有支架Ⅰ、电机Ⅰ、破碎箱、电磁铁、电机Ⅱ、气缸Ⅰ、破碎杆、支杆、铁质进料斗、气缸Ⅱ、挡板、摆动气缸、电动破碎轮、支架Ⅱ、转轴、电机Ⅲ、盖板和皮带输送装置，支架Ⅰ的右侧下部设置有电机Ⅰ，电机Ⅰ的右侧连接有破碎箱，破碎箱顶部的左右两端均设有电磁铁，破碎箱内的底部中间位置设置有电机Ⅱ。本实用新型达到了操作简单方便、破碎效率高、破碎效果好的效果。
权利要求书

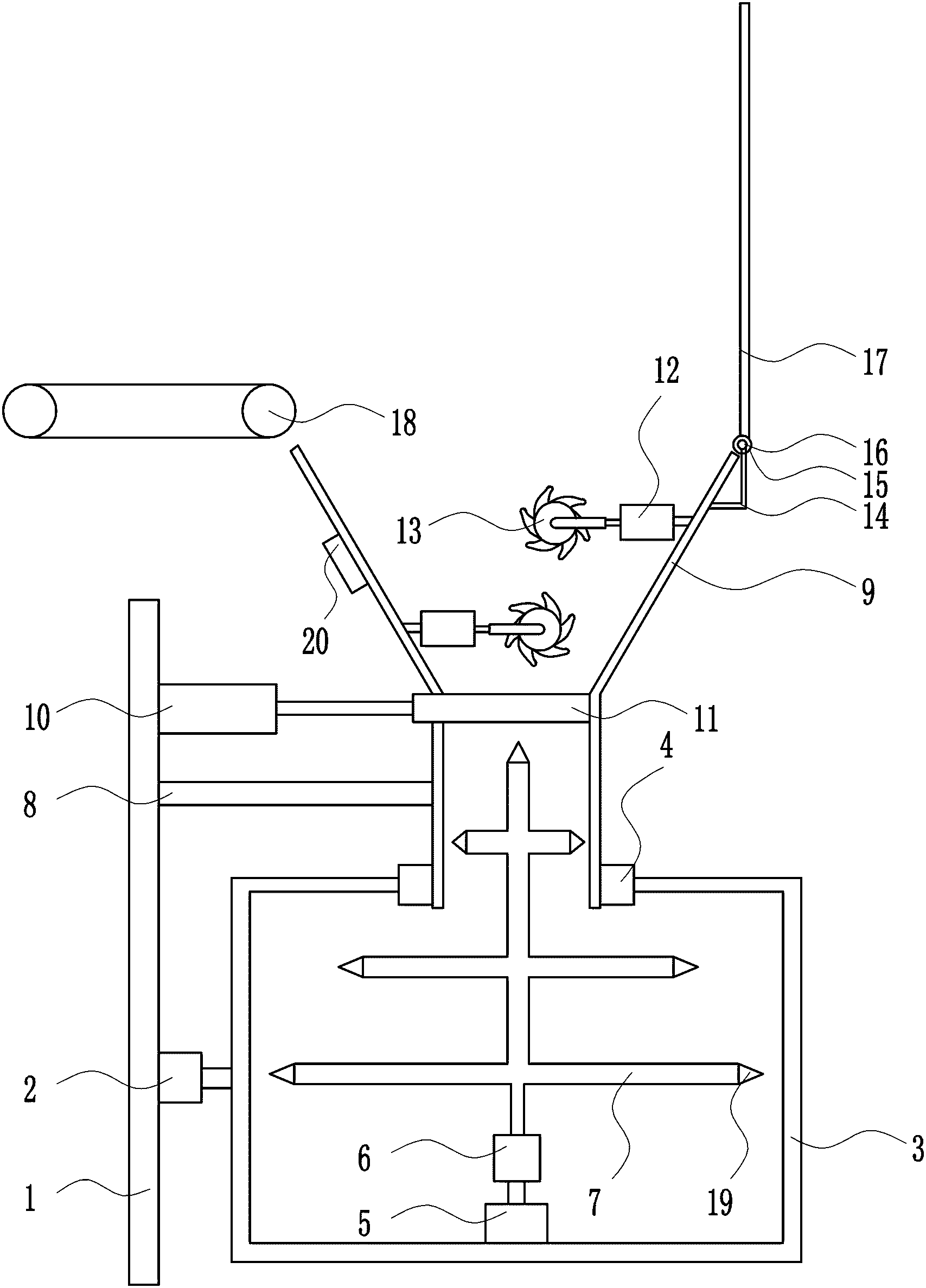

1.一种建筑用废水泥砖破碎装置，其特征在于，包括有支架Ⅰ(1)、电机Ⅰ(2)、破碎箱(3)、电磁铁(4)、电机Ⅱ(5)、气缸Ⅰ(6)、破碎杆(7)、支杆(8)、铁质进料斗(9)、气缸Ⅱ(10)、挡板(11)、摆动气缸(12)、电动破碎轮(13)、支架Ⅱ(14)、转轴(15)、电机Ⅲ(16)、盖板(17)和皮带输送装置(18)，支架Ⅰ(1)的右侧下部设置有电机Ⅰ(2)，电机Ⅰ(2)的右侧连接有破碎箱(3)，破碎箱(3)顶部的左右两端均设有电磁铁(4)，破碎箱(3)内的底部中间位置设置有电机Ⅱ(5)，电机Ⅱ(5)的上端连接有气缸Ⅰ(6)，气缸Ⅰ(6)的上端连接有破碎杆(7)，支架Ⅰ(1)的右侧上部设置有支杆(8)和气缸Ⅱ(10)，气缸Ⅱ(10)设在支杆(8)的上方，支杆(8)的右端连接有铁质进料斗(9)，铁质进料斗(9)的下端置于电磁铁(4)的内侧，铁质进料斗(9)的下端与电磁铁(4)相接触，气缸Ⅱ(10)的右端连接有挡板(11)，挡板(11)穿过铁质进料斗(9)左侧，并与铁质进料斗(9)右侧内壁接触，铁质进料斗(9)的左右两侧内壁上交错式设置有摆动气缸(12)，摆动气缸(12)上连接有电动破碎轮(13)，铁质进料斗(9)外部的右侧上设置有支架Ⅱ(14)，支架Ⅱ(14)的上端设置有电机Ⅲ(16)，电机Ⅲ(16)的后方设置有转轴(15)，转轴(15)与电机Ⅲ(16)连接，转轴(15)设置在铁质进料斗(9)的右侧上端，转轴(15)上设置有盖板(17)，铁质进料斗(9)的左上方设置有皮带输送装置(18)。
2.根据权利要求1所述的一种建筑用废水泥砖破碎装置，其特征在于，还包括有锥形破碎头(19)，破碎杆(7)上均设置有锥形破碎头(19)。
3.根据权利要求1所述的一种建筑用废水泥砖破碎装置，其特征在于，还包括有振动电机(20)，铁质进料斗(9)外的左侧壁上设置有振动电机(20)。
4.根据权利要求1所述的一种建筑用废水泥砖破碎装置，其特征在于，电机Ⅰ (2)、电机Ⅱ(5)和电机Ⅲ(16)均为伺服电机。
说明书
一种建筑用废水泥砖破碎装置
技术领域
本实用新型涉及一种水泥砖破碎装置，尤其涉及一种建筑用废水泥砖破碎装置。
背景技术
建筑学是研究建筑及其环境的学科。建筑学是一门横跨工程技术和人文艺术的学科。建筑学所涉及的建筑艺术和建筑技术、以及作为实用艺术的建筑艺术所包括的美学的一面和实用的一面，它们虽有明确的不同但又密切联系，并且其分量随具体情况和建筑物的不同而大不相同。
水泥砖是指利用粉煤灰、煤渣、煤矸石、尾矿渣、化工渣或者天然砂、海涂泥等作为主要原料，用水泥做凝固剂，不经高温煅烧而制造的一种新型墙体材料称之为水泥砖。
现有的水泥砖破碎装置存在操作不方便、破碎效率低、破碎效果差的缺点，因此亟需研发一种操作简单方便、破碎效率高、破碎效果好的建筑用废水泥砖破碎装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的水泥砖破碎装置操作不方便、破碎效率低、破碎效果差的缺点，本实用新型要解决的技术问题是提供一种操作简单方便、破碎效率高、破碎效果好的建筑用废水泥砖破碎装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种建筑用废水泥砖破碎装置，包括有支架Ⅰ、电机Ⅰ、破碎箱、电磁铁、电机Ⅱ、气缸Ⅰ、破碎杆、 支杆、铁质进料斗、气缸Ⅱ、挡板、摆动气缸、电动破碎轮、支架Ⅱ、转轴、电机Ⅲ、盖板和皮带输送装置，支架Ⅰ的右侧下部设置有电机Ⅰ，电机Ⅰ的右侧连接有破碎箱，破碎箱顶部的左右两端均设有电磁铁，破碎箱内的底部中间位置设置有电机Ⅱ，电机Ⅱ的上端连接有气缸Ⅰ，气缸Ⅰ的上端连接有破碎杆，支架Ⅰ的右侧上部设置有支杆和气缸Ⅱ，气缸Ⅱ设在支杆的上方，支杆的右端连接有铁质进料斗，铁质进料斗的下端置于电磁铁的内侧，铁质进料斗的下端与电磁铁相接触，气缸Ⅱ的右端连接有挡板，挡板穿过铁质进料斗左侧，并与铁质进料斗右侧内壁接触，铁质进料斗的左右两侧内壁上交错式设置有摆动气缸，摆动气缸上连接有电动破碎轮，铁质进料斗外部的右侧上设置有支架Ⅱ，支架Ⅱ的上端设置有电机Ⅲ，电机Ⅲ的后方设置有转轴，转轴与电机Ⅲ连接，转轴设置在铁质进料斗的右侧上端，转轴上设置有盖板，铁质进料斗的左上方设置有皮带输送装置。
优选地，还包括有锥形破碎头，破碎杆上均设置有锥形破碎头。
优选地，还包括有振动电机，铁质进料斗外的左侧壁上设置有振动电机。
优选地，电机Ⅰ、电机Ⅱ和电机Ⅲ均为伺服电机。
工作原理：当要对建筑废水泥砖进行破碎时，电磁铁通电，电磁铁吸住铁质进料斗，将长短不一的废水泥砖放置在皮带输送装置上。启动皮带输送装置顺时针转动，带动废水泥砖向右运动，将废水泥砖运输到铁质进料斗内。当运输到适量的废水泥砖到铁质进料斗后，关闭皮带输送装置。启动电机Ⅲ逆时针转动，电机Ⅲ带动转轴逆时针转动，转轴带动盖板逆时针转动，随之盖板将铁质进料斗盖住，关闭电机Ⅲ，这样能够防止在破碎废水泥砖时一些灰尘弥漫到空气中。启动摆动气缸动作，摆动气缸带动电动破碎轮摆动，同时启动电动破碎轮转动，从而对铁质进料斗内的废水泥砖进行破碎。当废水泥砖破碎到一定 程度后，关闭电动破碎轮与摆动气缸。启动气缸Ⅱ缩短，气缸Ⅱ带动挡板向左运动，挡板向左运动到适当位置后，关闭气缸Ⅱ，挡板则不再卡住铁质进料斗，铁质进料斗内破碎后的废水泥砖会落入破碎箱内。当破碎的废水泥砖全部落入破碎箱后，启动气缸Ⅱ伸长，带动挡板向右移动，挡板复位，关闭气缸Ⅱ。启动电机Ⅱ转动，电机Ⅱ带动气缸Ⅰ和破碎杆转动，同时气缸Ⅰ不断伸缩动作，气缸Ⅰ带动破碎杆不断上下移动，破碎杆旋转，这样能将破碎的废水泥砖进一步搅拌破碎，使其破碎地更彻底。废水泥砖完全破碎后，关闭电机Ⅱ和气缸Ⅰ，电磁铁断电，电磁铁不再吸住铁质进料斗，然后启动电机Ⅰ逆时针旋转180°，电机Ⅰ带动破碎箱逆时针旋转180°，随之破碎箱翻转，从而将破碎箱内的破碎的废水泥砖会倒出来，关闭电机Ⅰ。当全部的废水泥砖倒出后，启动电机Ⅰ顺时针旋转180°，带动破碎箱复位，关闭电机Ⅰ，电磁铁通电，电磁铁重新吸住铁质进料斗。
因为还包括有锥形破碎头，破碎杆上均设置有锥形破碎头，所以能更快地使废水泥砖破碎，提高破碎效率。
因为还包括有振动电机，铁质进料斗外的左侧壁上设置有振动电机，所以当需要破碎废水泥砖的同时启动振动电机开始工作，这样能够使细小的废水泥砖位于铁质进料斗底部，电动破碎轮则对那些还没有完全破碎的废水泥砖进行破碎，进一步提高破碎效率。
因为电机Ⅰ、电机Ⅱ和电机Ⅲ均为伺服电机，所以这样能够控制其转速，从而使其运行更精确。
(3)有益效果
本实用新型达到了操作简单方便、破碎效率高、破碎效果好的效果。
