申请日2016.04.27
公开(公告)日2016.09.07
IPC分类号G01N1/14; G01N33/24
摘要
本实用新型公开了一种基于原位孔隙水采集的污水土壤渗滤装置，包括主体、流量控制开关、出水采样口、采样头和注射器，所述主体采用有机玻璃管，主体包括从上至下依次分布的蓄水区、布水区、填料区和集水区，布水区、填料区和集水区上设置有通孔，布水区和集水区的通孔上安装有出水取样口，布水区和集水区的出水取样口上设置有流量控制开关，采样头通过通孔安装在填料区内，采样头与注射器相连并且采样头和注射器之间安装有流量控制开关，填料区包括多个填料层。该装置操作简单方便，只需通过注射器就可以采集土壤填料孔隙水，使用效果好;该装置的填料区包括多个不同的填料层，可以一次对多种土壤进行检测，大大加快了工作效率。
权利要求书
1.一种基于原位孔隙水采集的污水土壤渗滤装置，其特征在于，包括主体、流量控制开关、出水采样口、采样头和注射器，所述主体采用有机玻璃管，主体包括从上至下依次分布的蓄水区、布水区、填料区和集水区，布水区、填料区和集水区上设置有通孔，布水区和集水区的通孔上安装有出水取样口，布水区和集水区的出水取样口上设置有流量控制开关，采样头通过通孔安装在填料区内，采样头与注射器相连并且采样头和注射器之间安装有流量控制开关，填料区包括多个填料层。
2.根据权利要求1所述的基于原位孔隙水采集的污水土壤渗滤装置，其特征在于，所述主体长度为50-90cm，外壁直径为10-20cm，管壁厚度为1-2cm，通孔直径为3-4mm。
说明书
一种基于原位孔隙水采集的污水土壤渗滤装置
技术领域
本实用新型涉及一种渗滤装置，具体是一种基于原位孔隙水采集的污水土壤渗滤装置。
背景技术
土壤渗滤系统是利用土壤或与土壤相结合的填料的物理、化学和生物净化功能，实现污水处理净化目的，该系统是一种就地取材的生态处理系统，具有投资低、运行管理简单、能耗低等优点。土壤渗滤系统可由不同层组成：如植物层、种植土壤层、人工土壤层、承托层、砂滤层、防渗层等自上至下组成。采集每个层土壤填料层中的孔隙水可反映该层填料的状况，柱体实验是污水土壤渗滤工艺研究的重要手段。用柱体装置模拟渗滤处理过程具有操作简便、结构简单和直观等优点，现有的柱体装置模拟渗滤装置虽然满足了人们的使用需求，但是柱体装置只能针对一种土壤，不能同时对多种土壤进行检测，这就降低了工作效率。
实用新型内容
本实用新型的目的在于提供一种基于原位孔隙水采集的污水土壤渗滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

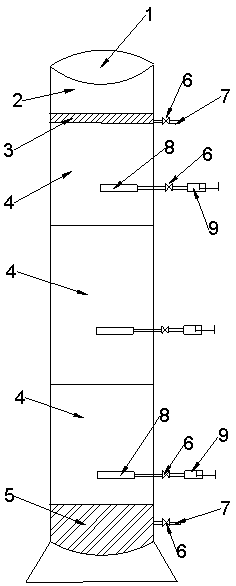

一种基于原位孔隙水采集的污水土壤渗滤装置，包括主体、流量控制开关、出水采样口、采样头和注射器，所述主体采用有机玻璃管，主体包括从上至下依次分布的蓄水区、布水区、填料区和集水区，布水区、填料区和集水区上设置有通孔，布水区和集水区的通孔上安装有出水取样口，布水区和集水区的出水取样口上设置有流量控制开关，采样头通过通孔安装在填料区内，采样头与注射器相连并且采样头和注射器之间安装有流量控制开关，填料区包括多个填料层。
作为本实用新型进一步的方案：主体长度为50-90cm，外壁直径为10-20cm，管壁厚度为1-2cm，通孔直径为3-4mm。
与现有技术相比，本实用新型的有益效果是：该装置结构简单，设计合理，体积小，重量轻，便于收纳和运输;操作简单方便，只需通过注射器就可以采集土壤填料孔隙水，使用效果好;该装置的填料区包括多个不同的填料层，可以一次对多种土壤进行检测，大大加快了工作效率。
