申请日2016.04.25
公开(公告)日2016.09.07
IPC分类号C02F3/30; C02F3/34
摘要
本实用新型的类生活污水全自动一体化回用设备，包括设备主体、自控系统。设备主体包括厌氧池、MBR膜池;厌氧池和MBR膜池中间由隔板隔开，所述厌氧池内设弹性填料和推流器，MBR膜池分为好氧区和MBR膜区，MBR膜池底部设微孔曝气器，微孔曝气器与罗茨风机连接，MBR膜区设MBR膜组件;MBR膜组件间设空气反洗系统;所述MBR膜池底部外设回流泵;MBR膜池外侧设自吸泵;自控系统包含PLC控制柜、自控阀和液位控制器。本实用新型具有以下优点：同时采用MBR膜系统与传统生化系统相结合的方式;全程采用自控系统;运行过程中，通过定时空气反洗，冲洗膜内大颗粒物质，改善膜通量损失，减少药洗次数，节约系统维护成本。
权利要求书
1.类生活污水全自动一体化回用设备，其特征在于：具体包含设备主体、自控系统;所述设备主体包括厌氧池、MBR膜池;厌氧池和MBR膜池中间由隔板隔开，隔板上设有进水口，所述厌氧池内设弹性填料和推流器，所述MBR膜池分为好氧区和MBR膜区，MBR膜池底部设微孔曝气器，微孔曝气器通过第一风管与罗茨风机连接，MBR膜区设MBR膜组件，所述的MBR膜组件为中空纤维膜组件;MBR膜组件间设空气反洗系统，空气反洗系统为MBR膜组件通过第二风管与罗茨风机相连;所述MBR膜池底部外设回流泵，将污水回流至厌氧池前端;MBR膜池外侧设自吸泵;所述自控系统包含PLC控制柜、自控阀和液位控制器。
说明书
类生活污水全自动一体化回用设备
技术领域
本实用新型涉及污水处理设备领域，尤其涉及类生活污水全自动一体化回用设备。
背景技术
随着污水排放标准的不断严格，政府对污水处理项目的重视程度逐渐加深，大中型城市和重点单位污水处理设施日趋完善，污水综合治理与再生回用是未来水处理领域的重点发展方向之一。十三五规划公布以来，中小型单位和村镇级污水处理工程成为未来五年的重点环保项目。此类项目分散性大，规模小，运行维护难，在现有技术和设备背景下，具有占地面积大、建设周期长、建设成本高、工序复杂等特点，此外，为达到回用标准还须增加深度处理工段，其稳定运行对业主来说是很大的考验。
实用新型内容
本实用新型的目的是提供一种适用于学校、住宅小区、中小型企业和村镇级类生活污水回用处理的类生活污水全自动一体化回用设备。
类生活污水全自动一体化回用设备，包括设备主体、自控系统。所述设备主体包括厌氧池、MBR膜池;厌氧池和MBR膜池中间由隔板隔开，隔板上设有进水口，所述厌氧池内设弹性填料和推流器，所述MBR膜池分为好氧区和MBR膜区，MBR膜池底部设微孔曝气器，微孔曝气器通过第一风管与罗茨风机连接，MBR膜区设MBR膜组件，所述的MBR膜组件为中空纤维膜组件;MBR膜组件间设空气反洗系统，空气反洗系统为MBR膜组件通过第二风管与罗茨风机相连;所述MBR膜池底部外设回流泵，将污水回流至厌氧池前端;MBR膜池外侧设自吸泵;
所述自控系统包含PLC控制柜、自控阀和液位控制器。

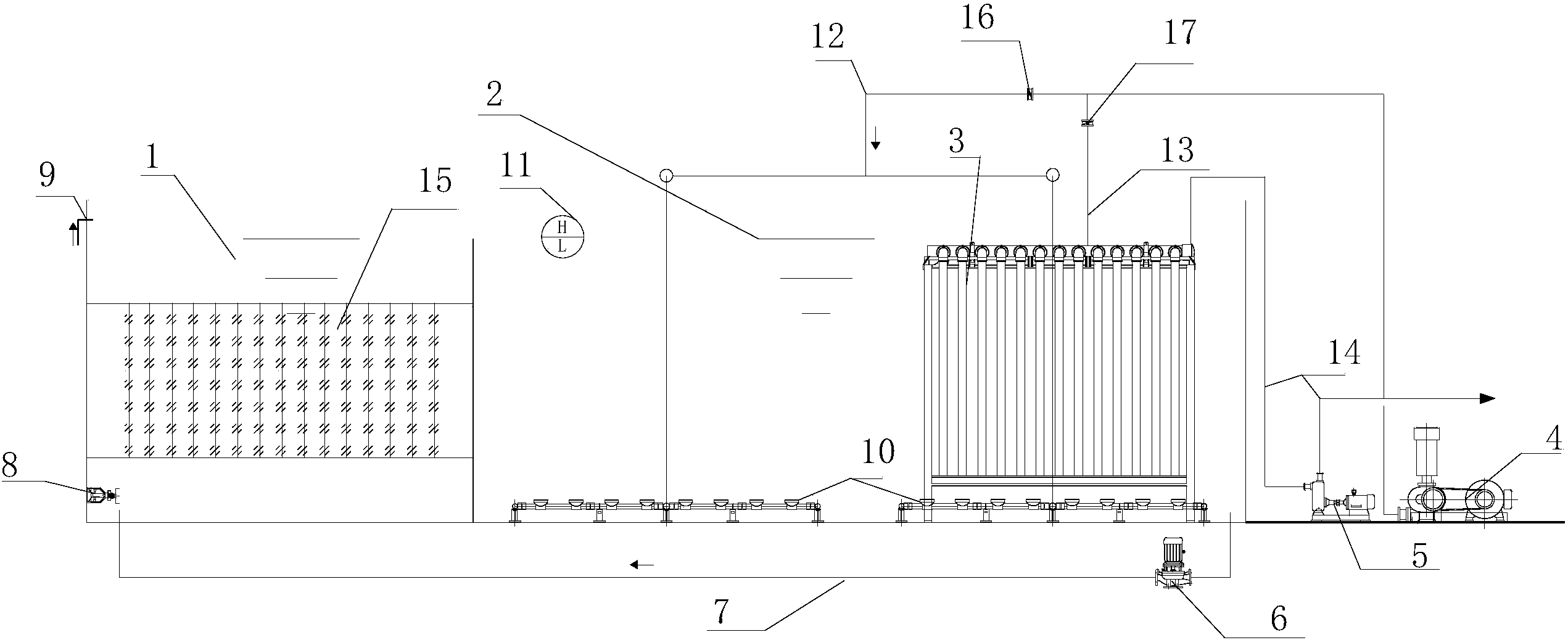

类生活污水全自动一体化回用设备工作原理：
污水经提升后进入厌氧池，同时由MBR膜池回流泵提升的硝化液也进入厌氧池，在推流器的作用下与池内活性污泥充分接触，进行反硝化脱氮过程和释磷过程，污水通过厌氧池与MBR膜池中间隔板的进水口进入MBR膜池，微孔曝气器在罗茨风机的作用下为好氧降解过程提供所需的氧气，同时聚磷菌完成吸磷过程，此后经MBR膜组件产出可回用的生活用水，经检测由本设备所产出的生活污水可达到回用水质要求。
MBR膜系统运行方式为自吸泵和空气反洗过程交替运行，PLC控制柜控制自吸泵和自控阀;自吸泵正常运行时，开启MBR膜池自控阀，关闭反洗自控阀;空气反洗开始时，依次为关闭自吸泵，开启反洗自控阀，关闭好氧池自控阀;空气反洗完成后，开启MBR膜池自控阀，关闭反洗自控阀，开启自吸泵。液位控制优先于MBR膜正常运行过程。液位由液位计控制，当液位升高到高位限值时，自吸泵一直运行，直到降低至正常限值;当液位降低到低位限值时，自吸泵停止运行。
本实用新型具有以下优点：
1、本实用新型结构紧凑，同时采用MBR膜系统与传统生化系统相结合的方式，省去了二沉池和后续深度处理工段，可大幅缩减建设周期、建设成本、占地面积、处理工序等。产水可达到一级A标准，甚至地表IV类水质，可直接用于灌溉、冲厕等。
2、本实用新型全程采用自控系统，无需专人看管，可大大节省人员投入。
3、本实用新型在高容积负荷、高污泥龄条件下运行，剩余污泥量很低，基本可实现污泥“零排放”。
4、本实用新型安装简单，可达到“即安即用”，特别适合分散性中小型单位和村镇级类生活污水处理项目。
5.运行过程中，通过定时空气反洗，冲洗膜内大颗粒物质，改善膜通量损失，减少药洗次数，节约系统维护成本。
