申请日2016.05.23
公开(公告)日2016.10.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于污水处理的微生物固定滤床，所述一级过滤室、二级净化室和三级净化室通过管道依次连接，所述一级过滤室的内部设有回环往复的过滤管，所述过滤管的内部填充有过滤颗粒，所述二级净化室的上部设有对称的弧形导流板，所述弧形导流板的下部设有厌氧菌填料层，所述三级净化室的上下部设有水平导流板，所述三级净化室的中部设有好氧菌填料层，所述好氧菌填料层的上方设有导氧管，所述导氧管通过输氧管与氧气罐连接。污水先通过一级过滤室进行过滤，滤除掉污水中的杂物以及较大的颗粒物;接着分别通过二级净化室和三级净化室，污水中的污染物分别与填料层上的厌氧菌和好氧菌反应分解，可以达到良好的净化效果。

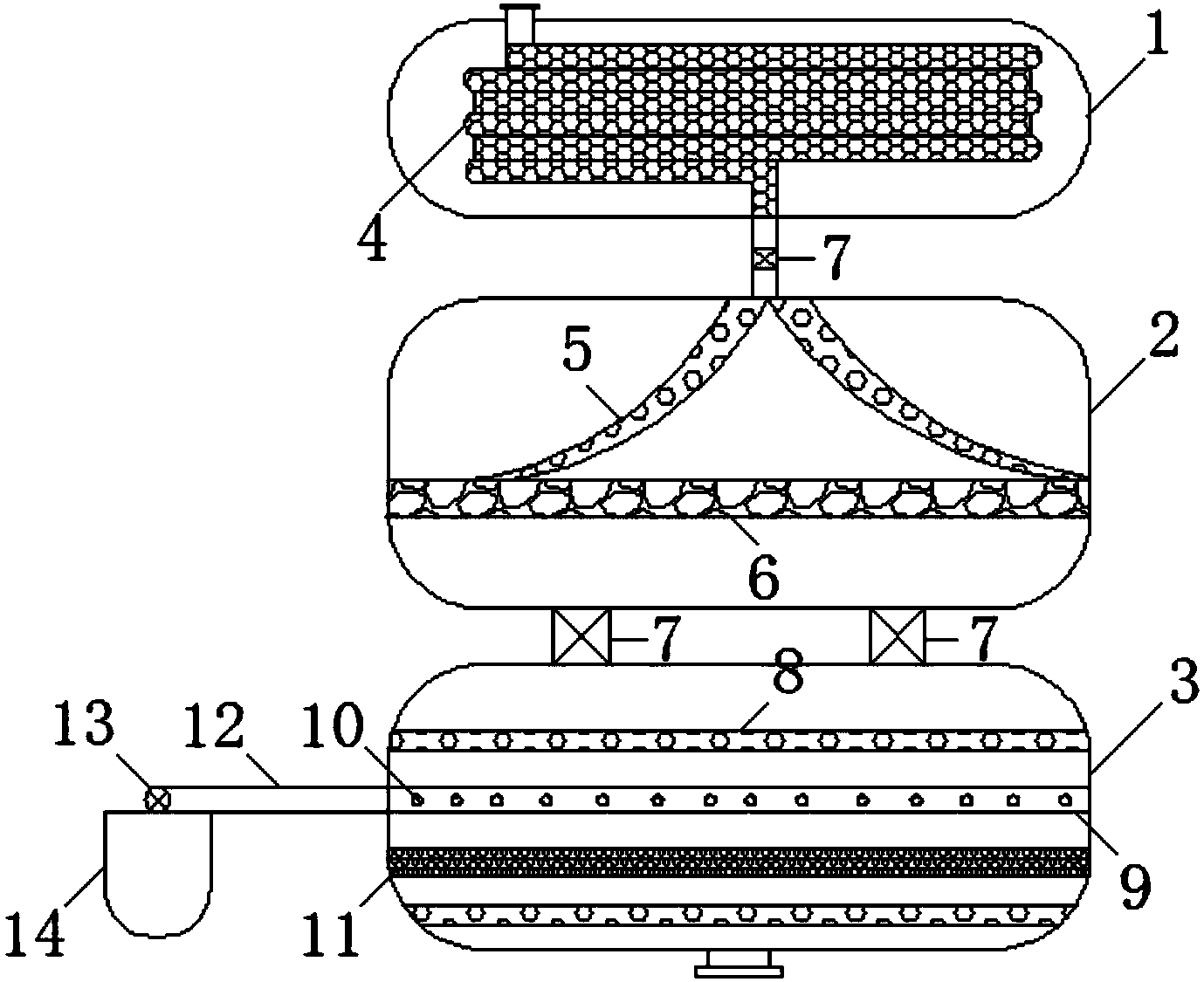

摘要附图
权利要求书
1.一种用于污水处理的微生物固定滤床，包括一级过滤室(1)、二级净化室(2)和三级净化室(3)，其特征在于：所述一级过滤室(1)、二级净化室(2)和三级净化室(3)通过管道依次连接，所述一级过滤室(1)的内部设有回环往复的过滤管(4)，所述过滤管(4)的内部填充有过滤颗粒，所述二级净化室(2)的上部设有对称的弧形导流板(5)，所述弧形导流板(5)的表面设有导水孔，所述弧形导流板(5)的下部设有厌氧菌填料层(6)，所述三级净化室(3)的上下部设有水平导流板(8)，所述水平导流板(8)上设有导水孔，所述三级净化室(3)的中部设有好氧菌填料层(11)，所述好氧菌填料层(11)的上方设有导氧管(9)，所述导氧管(9)上设有氧气释放孔(10)，所述导氧管(9)通过输氧管(12)与氧气罐(14)连接。
2.根据权利要求1所述的一种用于污水处理的微生物固定滤床，其特征在于：所述一级过滤室(1)、二级净化室(2)和三级净化室(3)依次连接的管道上安装有电磁阀(7)。
3.根据权利要求1所述的一种用于污水处理的微生物固定滤床，其特征在于：所述氧气罐(14)与输氧管(12)的连接处安装有手动阀门(13)。
4.根据权利要求1所述的一种用于污水处理的微生物固定滤床，其特征在于：所述好氧菌填料层(11)和厌氧菌填料层(6)至少设置为2层。
说明书
一种用于污水处理的微生物固定滤床
技术领域
本实用新型属于污水处理系统技术领域，具体涉及一种用于污水处理的微生物固定滤床。
背景技术
如今，农村生活污水、小企业或家庭作坊废水的处理，多为通过简单的曝气、沉淀、而后排放。这样的做法虽然对这些排放废水起到了一定的净化作用，但效果往往欠佳，甚至达不到污水的排放标准。为此提出一种用于污水处理的微生物固定滤床。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的微生物固定滤床，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的微生物固定滤床，包括一级过滤室、二级净化室和三级净化室，所述一级过滤室、二级净化室和三级净化室通过管道依次连接，所述一级过滤室的内部设有回环往复的过滤管，所述过滤管的内部填充有过滤颗粒，所述二级净化室的上部设有对称的弧形导流板，所述弧形导流板的表面设有导水孔，所述弧形导流板的下部设有厌氧菌填料层，所述三级净化室的上下部设有水平导流板，所述水平导流板上设有导水孔，所述三级净化室的中部设有好氧菌填料层，所述好氧菌填料层的上方设有导氧管，所述导氧管上设有氧气释放孔，所述导氧管通过输氧管与氧气罐连接。
优选的，所述一级过滤室、二级净化室和三级净化室依次连接的管道上安装有电磁阀。
优选的，所述氧气罐与输氧管的连接处安装有手动阀门。
优选的，所述好氧菌填料层和厌氧菌填料层至少设置为2层。
本实用新型的技术效果和优点：该用于污水处理的微生物固定滤床，污水先通过一级过滤室进行过滤，滤除掉污水中的杂物以及较大的颗粒物;接着分别通过二级净化室和三级净化室，污水中的污染物分别与填料层上的厌氧菌和好氧菌反应分解，可以达到良好的净化效果。
