摘要
本实用新型涉及一种污水换热机组，包括有第一换热器、第二换热器和钣金外壳，第一换热器上设置有冷水入口和热源水入口，第二换热器上设置有冷水出口和热源水出口，第一换热器和第二换热器之间还设置有将第一换热器中的冷水通入第二换热器内的冷水连通管道、将第一换热器中的热源水通入第二换热器内的热源水连通管道;在冷水入口、热源水入口、冷水连通管道、热源水连通管道、冷水出口和热源水出口上均设置有压力传感器和温度传感器。本实用新型将污水热源水与待加热冷水在换热器中进行逆流充分换热，从中提取热源水热量，提高冷水的进水温度，提升污水源热泵系统的整体效率，减少污水侧的清洗难度。
权利要求书

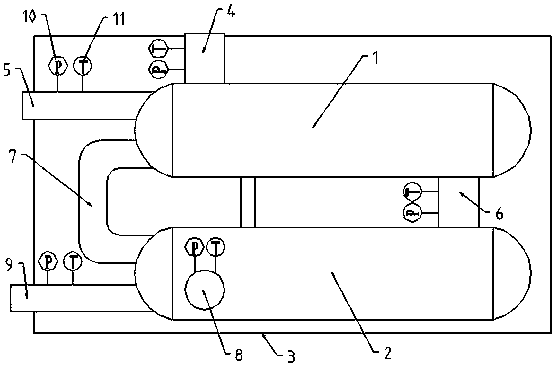

1.一种污水换热机组，其特征在于：包括有第一换热器(1)、第二换热器(2)和将第一换热器(1)、第二换热器(2)包裹起来的钣金外壳(3)，第一换热器(1)上设置有冷水入口(4)和热源水入口(5)，冷水与热源水在第一换热器(1)内进行逆流换热，第二换热器(2)上设置有冷水出口(8)和热源水出口(9)，第一换热器(1)和第二换热器(2)之间还设置有将第一换热器(1)中的冷水通入第二换热器(2)内的冷水连通管道(6)、将第一换热器(1)中的热源水通入第二换热器(2)内的热源水连通管道(7)，冷水与热源水在第二换热器(2)内再进行逆流换热;所述冷水入口(4)、热源水入口(5)、冷水连通管道(6)、热源水连通管道(7)、冷水出口(8)和热源水出口(9)上均设置有压力传感器(10)和温度传感器(11)。
2.如权利要求1所述的一种污水换热机组，其特征在于：所述冷水入口(4)与自来水管路连接。
3.如权利要求1所述的一种污水换热机组，其特征在于：所述冷水入口(4)还可与冷水箱相连，在冷水箱和冷水入口(4)之间串联有冷水泵。
4.如权利要求1所述的一种污水换热机组，其特征在于：所述热源水入口(5)与洗浴废水池连接。
5.如权利要求1所述的一种污水换热机组，其特征在于：所述钣金外壳(3)上设置有显示温度和压力的显示屏。
说明书
一种污水换热机组
技术领域
本实用新型涉及换热技术领域，具体的说是一种利用污水与待加热冷水换热的换热机组。
背景技术
现有的污水与待加热冷水的换热方式，主要采用可拆式板式换热器来实现生活热水的换热，使用一段时间以后，因为污水中的杂质与油污，会在板式换热器的换热板片的表面形成污垢，因为板式换热器的板片间距较小，会降低水流量，影响进一步传热，进而降低换热量，影响使用效果。
现有的用于污水与冷水的可拆式板式换热器，通常污水的进出水温度差在4~5度左右，当水流量降低后，会导致机组的效率急剧下降，不利于系统的整体节能。
实用新型内容
本实用新型的目的是为解决上述技术问题的不足，提供一种壳管式、提高换热机组整体效率的同时降低清洗难度的污水换热机组。
本实用新型为解决上述技术问题所采用的技术方案是：一种污水换热机组，包括有第一换热器、第二换热器和将第一换热器、第二换热器包裹起来的钣金外壳，第一换热器上设置有冷水入口和热源水入口，冷水与热源水在第一换热器内进行逆流换热，第二换热器上设置有冷水出口和热源水出口，第一换热器和第二换热器之间还设置有将第一换热器中的冷水通入第二换热器内的冷水连通管道、将第一换热器中的热源水通入第二换热器内的热源水连通管道，冷水与热源水在第二换热器内再进行逆流换热;所述冷水入口、热源水入口、冷水连通管道、热源水连通管道、冷水出口和热源水出口上均设置有压力传感器和温度传感器。
进一步地，冷水入口与自来水管路连接。
更进一步地，冷水入口还可与冷水箱相连，在冷水箱和冷水入口之间串联有冷水泵。
进一步地，热源水入口与洗浴废水池连接。
更进一步地，钣金外壳上设置有显示温度和压力的显示屏。
本实用新型的有益效果是：本实用新型将污水热源水与待加热冷水在换热器中进行逆流充分换热，从中提取热源水的热量，进而提高冷水的进水温度，提升污水源热泵系统的整体效率，降低生活热水加热成本，减少污水侧的清洗难度，节能环保，具有很好的实用性;本实用新型在冷水入口、热源水入口、冷水连通管道、热源水连通管道、热水出口和热源水出口上均设置有压力传感器和温度传感器，可以检测每一台换热器的温差与压力差，如遇到换热性能不佳时，可以通过温差与压力差来找出发生问题的换热器，便于及时处理，更高效，更节能。
