申请日2016.04.15
公开(公告)日2016.06.15
IPC分类号G05D7/06; G01F23/30
摘要
本发明公开了一种船用生活污水贮存柜用控制箱，包括箱体，设于箱体背面的安装板，设于箱体正面的面板，以及设有箱体内的电路板，所述面板上设有指示灯模块和按钮模块，所述指示灯模块包括电源指示灯、泵运转指示灯、低位指示灯、高位指示灯和报警指示灯，所述按钮模块包括启动按钮、停止按钮、手动按钮、消音按钮和复位按钮;所述电源指示灯连接的变压器的输出端。本发明具有实现不同液位进行不同指示处理的优点。
权利要求书
1.一种船用生活污水贮存柜用控制箱，包括箱体，其特征在于：设于箱体背面的安装板，设于箱体正面的面板，以及设有箱体内的电路板，所述面板上设有指示灯模块和按钮模块，所述指示灯模块包括电源指示灯、泵运转指示灯、低位指示灯、高位指示灯和报警指示灯，所述按钮模块包括启动按钮、停止按钮、手动按钮、消音按钮和复位按钮;所述电源指示灯连接的变压器的输出端;
所述电路板上设有控制电路，所述控制电路包括变压器、第一浮球液位控制器、第二浮球液位控制器、中液位开关、第一中间继电器、第二中间继电器和第三中间继电器;
所述第一浮球液位控制器的一端与变压器一端连接，其另一端依次通过第一中间继电器的主触点、报警指示灯与变压器的另一端连接;所述高位指示灯的一端与第一浮球液位控制器的一端连接，其另一端与变压器的另一端连接;所述复位按钮、消音按钮和第一中间继电器主线圈依次串联后再与高位指示灯并联;
所述第二浮球液位控制器一端与变压器一端连接，其另一端依次通过第二中间继电器的主线圈与变压器的另一端连接;
所述第二中间继电器的主触点一端与变压器一端连接，其另一端通过低位指示灯与变压器的另一端连接;
所述中液位开关的一端与变压器一端连接，其自动端通过第三浮球液位控制器、第三中间继电器主触点、第二中间继电器主触点、泵运转指示灯与变压器另一端连接，其手动端通过手动开关、第三中间继电器主线圈与变压器另一端连接;所述中液位开关的自动端还通过循环计时器与变压器另一端连接。
2.根据权利要求1所述的船用生活污水贮存柜用控制箱，其特征在于：所述变压器的输入端和输出端均安装有熔断器。
3.根据权利要求1所述的船用生活污水贮存柜用控制箱，其特征在于：所述控制箱的连接线采用CJV90型船用电缆。
4.根据权利要求1所述的船用生活污水贮存柜用控制箱，其特征在于：所述安装板的四个拐角设有突出的固定板，所述固定板上设有固定孔。
说明书
一种船用生活污水贮存柜用控制箱
技术领域
本发明涉及船用控制箱，更具体地说，特别涉及一种船用生活污水贮存柜用控制箱。
背景技术
舰船生活污水一般划分为“黑水”，即厕所排水和“灰水”，即厨房、淋浴室、住舱洗衣排放污水等，最早采用的生活污水处理方式主要有两种：收集贮存式和处理排放式。采用粉碎泵进行处理的生活污水贮存柜是非常有必要的，一般采用三个液位控制器对生活污水贮存柜中的液位进行处理，即高液位、低液位和中液位。而如何设计一种基于这三种液位对生活污水贮存柜进行控制的控制箱是非常有必要的。
发明内容
本发明的目的在于提供一种实现不同液位进行不同指示处理的船用生活污水贮存柜用控制箱。
为了达到上述目的，本发明采用的技术方案如下：

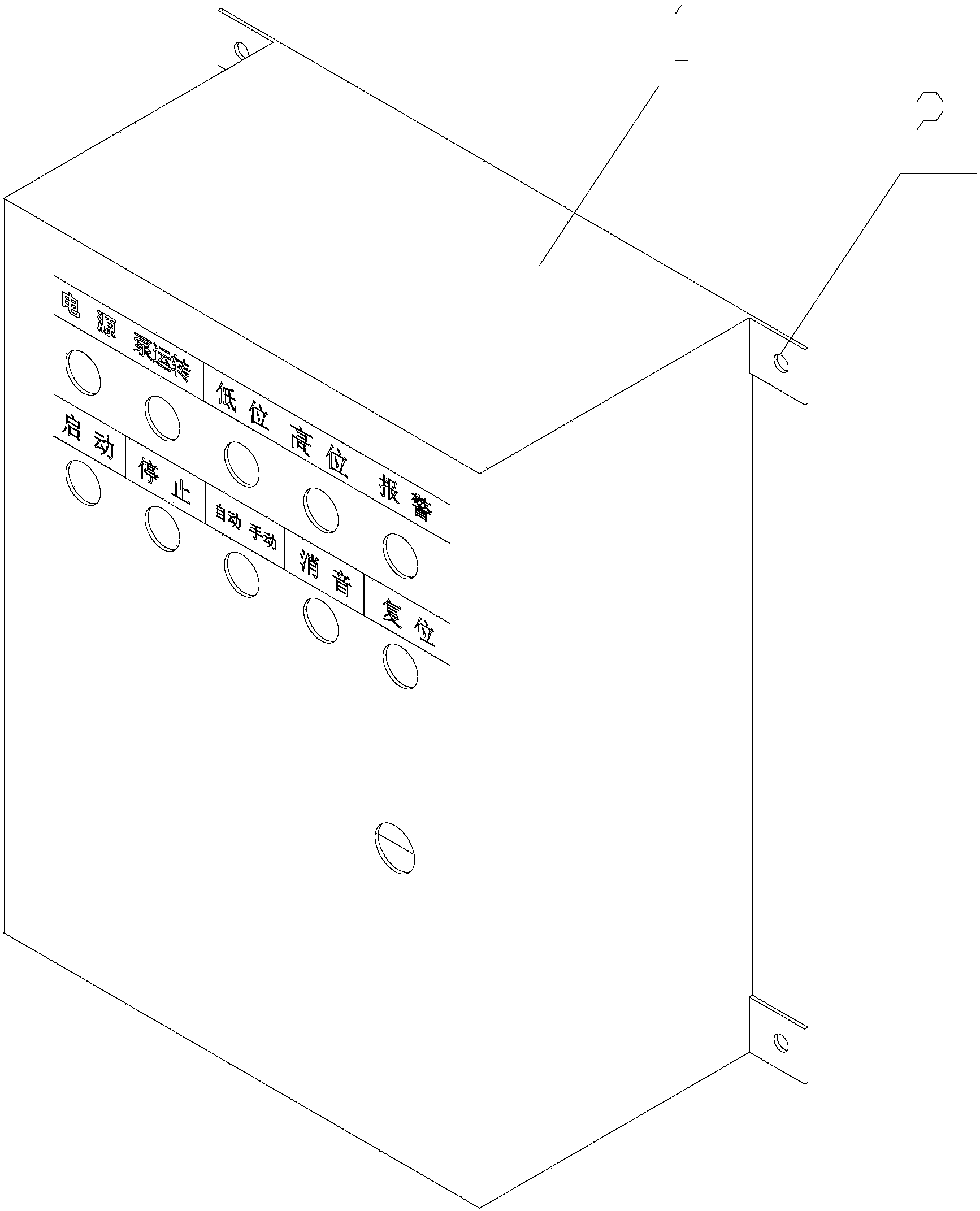

一种船用生活污水贮存柜用控制箱，包括箱体，设于箱体背面的安装板，设于箱体正面的面板，以及设有箱体内的电路板，所述面板上设有指示灯模块和按钮模块，所述指示灯模块包括电源指示灯、泵运转指示灯、低位指示灯、高位指示灯和报警指示灯，所述按钮模块包括启动按钮、停止按钮、手动按钮、消音按钮和复位按钮;所述电源指示灯连接的变压器的输出端;
所述电路板上设有控制电路，所述控制电路包括变压器、第一浮球液位控制器、第二浮球液位控制器、中液位开关、第一中间继电器、第二中间继电器和第三中间继电器;
所述第一浮球液位控制器的一端与变压器一端连接，其另一端依次通过第一中间继电器的主触点、报警指示灯与变压器的另一端连接;所述高位指示灯的一端与第一浮球液位控制器的一端连接，其另一端与变压器的另一端连接;所述复位按钮、消音按钮和第一中间继电器主线圈依次串联后再与高位指示灯并联;
所述第二浮球液位控制器一端与变压器一端连接，其另一端依次通过第二中间继电器的主线圈与变压器的另一端连接;
所述第二中间继电器的主触点一端与变压器一端连接，其另一端通过低位指示灯与变压器的另一端连接;
所述中液位开关的一端与变压器一端连接，其自动端通过第三浮球液位控制器、第三中间继电器主触点、第二中间继电器主触点、泵运转指示灯与变压器另一端连接，其手动端通过手动开关、第三中间继电器主线圈与变压器另一端连接;所述中液位开关的自动端还通过循环计时器与变压器另一端连接。
优选地，所述变压器的输入端和输出端均安装有熔断器。
优选地，所述控制箱的连接线采用CJV90型船用电缆。
优选地，所述安装板的四个拐角设有突出的固定板，所述固定板上设有固定孔。
与现有技术相比，本发明的优点在于：本发明通过三个浮球液位控制器的电路设计，可使污水贮存柜中污水在高液位时进行高位指示，在低液位时进行低位指示，在正常液位时可根据需要进行手动或自动的对污水贮存柜中的液体进行循环粉碎处理，实现不同液位进行不同指示处理。
