申请日2016.05.22
公开(公告)日2016.10.19
IPC分类号C02F9/12
摘要
本实用新型公开了一种用于处理工业污水的废水净化装置，包括壳体，所述壳体的顶部和底部分别连通有进水口和出水口，进水口的一侧固定安装有位于壳体顶部的太阳能吸收装置，所述壳体的内腔从上至下依次固定连接有两端均与壳体内壁相连的第一隔板、第二隔板和磁化板，所述壳体内腔的底部与磁化板的底部所形成的夹层内铺设有吸磁板，并且吸磁板的顶部固定安装有搅拌装置，所述磁化板顶部的两侧均固定安装有与壳体内壁相连并位于第二隔板下方的磁化墙。该实用新型，通过搅拌装置、转动喷射装置、紫外线灯、滤膜层、活性碳层和纤维层的设置，让工厂内的污水能进行一系列的净化，从而得到对环境和水资源均无害的水质。

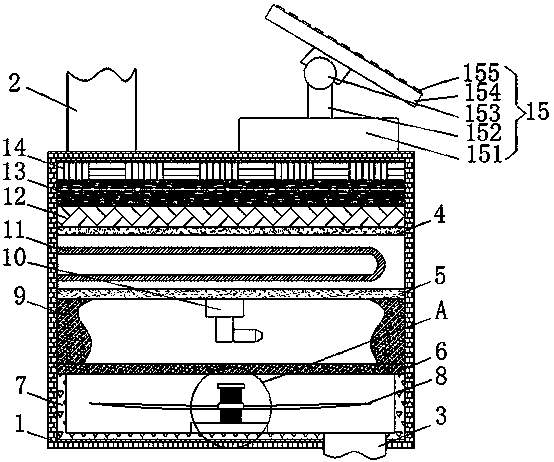

摘要附图
权利要求书
1.一种用于处理工业污水的废水净化装置，包括壳体(1)，其特征在于：所述壳体(1)的顶部和底部分别连通有进水口(2)和出水口(3)，进水口(2)的一侧固定安装有位于壳体(1)顶部的太阳能吸收装置(15)，所述壳体(1)的内腔从上至下依次固定连接有两端均与壳体(1)内壁相连的第一隔板(4)、第二隔板(5)和磁化板(6)，所述壳体(1)内腔的底部与磁化板(6)的底部所形成的夹层内铺设有吸磁板(7)，并且吸磁板(7)的顶部固定安装有搅拌装置(8)，所述磁化板(6)顶部的两侧均固定安装有与壳体(1)内壁相连并位于第二隔板(5)下方的磁化墙(9)，所述第二隔板(5)内腔的底部固定安装有贯穿并延伸至第二隔板(5)底部的转动喷射装置(10)，所述第二隔板(5)与第一隔板(4)所形成的夹层内设置有一端与壳体(1)内壁相连的紫外线灯(11)，所述第一隔板(4)的顶部与壳体(1)内腔的顶部所形成夹层内从下至上依次铺设有滤膜层(12)、活性碳层(13)和纤维层(14)，所述太阳能吸收装置(15)分别与搅拌装置(8)、转动喷射装置(10)和紫外线灯(11)电连接。
2.根据权利要求1所述的一种用于处理工业污水的废水净化装置，其特征在于：所述太阳能吸收装置(15)包括蓄电池(151)，蓄电池(151)的顶部固定连接有支撑架(152)，支撑架(152)远离蓄电池(151)的一端固定安装有铰座(153)，铰座(153)的顶部活动连接有太阳能底座(154)，太阳能底座(154)的表面铺设有太阳能电池(155)，并且太阳能电池(155)的输出端通过光伏充电控制器与蓄电池(151)的输入端电连接。
3.根据权利要求1所述的一种用于处理工业污水的废水净化装置，其特征在于：所述搅拌装置(8)包括第一驱动电机(81)，第一驱动电机(81)的输出轴固定连接有螺纹柱(82)，螺纹柱(82)远离第一驱动电机(81)的一端固定安装有挡板(83)，螺纹柱(82)上套接有螺纹盒(84)，并且螺纹盒(84)的两侧均固定连接有转动扇片(85)。
4.根据权利要求1所述的一种用于处理工业污水的废水净化装置，其特征在于：所述转动喷射装置(10)，包括第二驱动电机(102)，第二驱动电机(102)通过夹持座(101)与第二隔板(5)相连，第二驱动电机(102)的输出轴通过皮带(103)与位于第二驱动电机(102)一侧的输水管(104)相连，并且输水管(104)的一端与第二隔板(5)的顶部相连，输水管(104)的另一端贯穿并延伸至第二隔板(5)外部插接有连接管(105)，连接管(105)的一侧连通有高速喷头(106)。
5.根据权利要求3所述的一种用于处理工业污水的废水净化装置，其特征在于：所述螺纹柱(82)上设置有外螺纹，螺纹盒(84)内设置有内螺纹，并且螺纹柱(82)上的外螺纹与螺纹盒(84)内的内螺纹相适配。
说明书
一种用于处理工业污水的废水净化装置
技术领域
本实用新型涉及工业环保技术领域，具体为一种用于处理工业污水的废水净化装置。
背景技术
工业是指采集原料，并把它们加工成成产品的工作和过程，工业是社会分工发展的产物，经过手工业、机器大工业和现代工业几个发展阶段，工业是第二产业的重要组成部分，分为轻工业和重工业两大类，随着科学技术的进步，19世纪末到20世纪初，进入了现代工业的发展阶段，从20世纪40年代后期开始，以生产过程自动化为主要特征，采用电子控制的自动化机器和生产线进行生产，改变了机器体系，从70年代后期开始，进入80年代后，以微电子技术为中心，包括生物工程、光导纤维、新能源、新材料和机器人等新兴技术和新兴工业蓬勃兴起，这些新技术革命，正在改变着工业生产的基本面貌，2014年，中国工业生产总值达4万亿美元，超过美国成为世界头号工业生产国。
随着工业的不断发展，我们在正视工业对人类社会文明带来进步的同时也不能忽视工业快速发展对于人类生存环境所带来的破坏，随着工业废水的不断排出而带来的伤害，这种破坏所带来的后果就是人类赖以生存的环境的持续恶劣，导致大量的水生生物的灭绝，威胁着人类的生存。
发明内容
本实用新型的目的在于提供一种用于处理工业污水的废水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于处理工业污水的废水净化装置，包括壳体，所述壳体的顶部和底部分别连通有进水口和出水口，进水口的一侧固定安装有位于壳体顶部的太阳能吸收装置，所述壳体的内腔从上至下依次固定连接有两端均与壳体内壁相连的第一隔板、第二隔板和磁化板，所述壳体内腔的底部与磁化板的底部所形成的夹层内铺设有吸磁板，并且吸磁板的顶部固定安装有搅拌装置，所述磁化板顶部的两侧均固定安装有与壳体内壁相连并位于第二隔板下方的磁化墙，所述第二隔板内腔的底部固定安装有贯穿并延伸至第二隔板底部的转动喷射装置，所述第二隔板与第一隔板所形成的夹层内设置有一端与壳体内壁相连的紫外线灯，所述第一隔板的顶部与壳体内腔的顶部所形成夹层内从下至上依次铺设有滤膜层、活性碳层和纤维层，所述太阳能吸收装置分别与搅拌装置、转动喷射装置和紫外线灯电连接。
优选的，所述太阳能吸收装置包括蓄电池，蓄电池的顶部固定连接有支撑架，支撑架远离蓄电池的一端固定安装有铰座，铰座的顶部活动连接有太阳能底座，太阳能底座的表面铺设有太阳能电池，并且太阳能电池的输出端通过光伏充电控制器与蓄电池的输入端电连接。
优选的，所述搅拌装置包括第一驱动电机，第一驱动电机的输出轴固定连接有螺纹柱，螺纹柱远离第一驱动电机的一端固定安装有挡板，螺纹柱上套接有螺纹盒，并且螺纹盒的两侧均固定连接有转动扇片。
优选的，所述转动喷射装置，包括第二驱动电机，第二驱动电机通过夹持座与第二隔板相连，第二驱动电机的输出轴通过皮带与位于第二驱动电机一侧的输水管相连，并且输水管的一端与第二隔板的顶部相连，输水管的另一端贯穿并延伸至第二隔板外部插接有连接管，连接管的一侧连通有高速喷头。
优选的，所述螺纹柱上设置有外螺纹，螺纹盒内设置有内螺纹，并且螺纹柱上的外螺纹与螺纹盒内的内螺纹相适配。
与现有技术相比，本实用新型的有益效果是：该用于处理工业污水的废水净化装置，针对上述背景技术中提出的问题进行了解决，通过搅拌装置、转动喷射装置、紫外线灯、滤膜层、活性碳层和纤维层的设置，让滤膜层、活性碳层和纤维层吸附废水中的杂质，让紫外线灯消灭废水中的细菌，让转动喷射装置和搅拌装置去除废水中的有机物，从而让工厂内的污水能进行一系列的净化，从而得到对环境和水资源均无害的水质，进而达到保护人类生存环境的效果，避免大量的水生生物灭绝，并且使人类的生存环境得到保障，保护人类的生存。
