申请日2016.04.15
公开(公告)日2016.07.20
IPC分类号C02F1/50; C02F1/72; C02F5/10; C02F5/12; C02F5/08; G05B19/048
摘要
本发明公开了一种智能在线水处理监控系统，包括开关柜和电源模块，开关柜的下部设有加药桶，每个所述加药桶的开口处均连接有一个加药泵，每个所述加药泵的输入端均与控制中心平台的输出端电性连接，所述控制中心平台位于开关柜的左上侧，每个所述加药泵均通过管道与处理管道连通，所述处理管道的内部设有传感器组件，所述电源模块的输出端分别与传感器组件和控制中心平台的输入端电性连接，所述控制中心平台的输出端分别与报警模块和显示器模块的输入端电性连接，所述控制中心平台通过GPRS通讯模块与智能手持终端双向信号连接，本发明结构简单，容易实现，能够提高水处理的效率和水处理的质量。
权利要求书

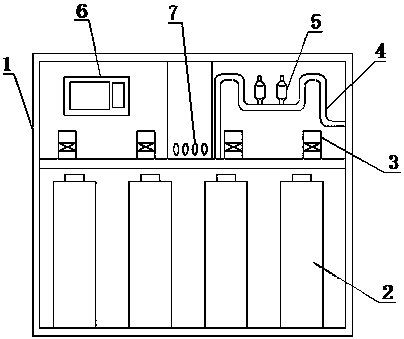

1.一种智能在线水处理监控系统，包括开关柜(1)和电源模块，其特征在于：开关柜(1)的下部设有加药桶(2)，每个所述加药桶(2)的开口处均连接有一个加药泵(3)，每个所述加药泵(3)的输入端均与控制中心平台(6)的输出端电性连接，所述控制中心平台(6)位于开关柜(1)的左上侧，每个所述加药泵(3)均通过管道与处理管道(4)连通，所述处理管道(4)的内部设有传感器组件(5)，所述电源模块的输出端分别与传感器组件(5)和控制中心平台(6)的输入端电性连接，所述传感器组件(5)的输出端与数模转换模块的输入端电性连接，所述数模转换模块的输出端与控制中心平台(6)的输入端电性连接，所述控制中心平台(6)的输出端分别与报警模块和显示器模块的输入端电性连接，所述控制中心平台(6)通过GPRS通讯模块与智能手持终端双向信号连接。
2.根据权利要求1所述的一种智能在线水处理监控系统，其特征在于：所述传感器组件(5)包括PH电极探头、ORP电极探头和电导电极探头。
3.根据权利要求1所述的一种智能在线水处理监控系统，其特征在于：所述智能手持终端为智能手机或者平板电脑或者智能手表。
4.根据权利要求1所述的一种智能在线水处理监控系统，其特征在于：所述加药桶(2)至少设有阻垢剂、缓蚀剂、非氧化杀菌剂和氧化剂四种。
5.根据权利要求1所述的一种智能在线水处理监控系统，其特征在于：所述加药桶与加药泵之间还设置有阻垢剂控制阀、缓蚀剂控制阀、非氧化杀菌剂控制阀、氧化杀菌剂控制阀。
6.根据权利要求1所述的一种智能在线水处理监控系统，其特征在于：所述控制中心平台具有浏览查看模块、数据收发控制模块，所述数据收发控制模块为传感器组件的输出数据包提供用于数据存储的空间，所述控制中心平台的浏览查看模块能够实时生成数据分析曲线，所述控制中心平台既能接受和存储数据，又能够给智能在线水处理监控系统下达指令。
7.根据权利要求1所述的一种智能在线水处理监控系统，其特征在于：所述加药桶包括药粉投放器、溶药箱、进水管、出药管和搅拌器，所述搅拌器通过位于溶药箱内部，出药管的一端与溶药箱底部相连接，另一端连接加药泵，进水管位于溶药箱的顶部，所述药粉投放器为螺杆输送装置，设置于溶药箱底部位置。
8.根据权利要求4所述的一种智能在线水处理监控系统，其特征在于：所述阻垢剂为无磷阻垢剂，所述无磷阻垢剂包括聚天冬氨酸、聚环氧琥珀、硫酸锌，所述聚天冬氨酸、聚环氧琥珀、硫酸锌的重量比为100：60：3。
说明书
一种智能在线水处理监控系统
技术领域
本发明涉及水处理装置领域，具体为一种智能在线水处理监控系统。
背景技术
当前的水处理装置不能够对水质进行实时的监测，不能够起到实时监控的作用，因此传统的水处理系统不能够自动添加水处理药剂，对水的处理不够及时，可能导致水质降低，影响人体健康，并且降低水处理工作人员的工作效率。
发明内容
本发明的目的在于提供一种智能在线水处理监控系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种智能在线水处理监控系统，包括开关柜和电源模块，开关柜的下部设有加药桶，每个所述加药桶的开口处均连接有一个加药泵，每个所述加药泵的输入端均与控制中心平台的输出端电性连接，所述控制中心平台位于开关柜的左上侧，每个所述加药泵均通过管道与处理管道连通，所述处理管道的内部设有传感器组件，所述电源模块的输出端分别与传感器组件和控制中心平台的输入端电性连接，所述传感器组件的输出端与数模转换模块的输入端电性连接，所述数模转换模块的输出端与控制中心平台的输入端电性连接，所述控制中心平台的输出端分别与报警模块和显示器模块的输入端电性连接，所述控制中心平台通过GPRS通讯模块与智能手持终端双向信号连接。
优选的，所述传感器组件包括PH电极探头、ORP电极探头和电导电极探头。
优选的，所述智能手持终端为智能手机或者平板电脑或者智能手表。
优选的，所述加药桶至少设有阻垢剂、缓蚀剂、非氧化杀菌剂和氧化剂四种。
进一步的，所述阻垢剂为无磷阻垢剂，所述无磷阻垢剂包括聚天冬氨酸、聚环氧琥珀、硫酸锌，所述聚天冬氨酸、聚环氧琥珀、硫酸锌的重量比为100：60：3。将重量比为的100g聚天冬氨酸、60g聚环氧琥珀以及3g硫酸锌依次加入到2L去离子水中，升温至67摄氏度，高速搅拌，然后保温反应5小时，冷却至室温，得到无磷阻垢剂溶液。
进一步的，所述加药桶与加药泵之间还设置有阻垢剂控制阀、缓蚀剂控制阀、非氧化杀菌剂控制阀、氧化杀菌剂控制阀。
进一步的，所述控制中心平台具有浏览查看模块、数据收发控制模块，所述数据收发控制模块为传感器组件的输出数据包提供用于数据存储的空间，所述控制中心平台的浏览查看模块能够实时生成数据分析曲线，所述控制中心平台既能接受和存储数据，又能够给智能在线水处理监控系统下达指令。
进一步的，所述加药桶包括药粉投放器、溶药箱、进水管、出药管和搅拌器，所述搅拌器通过位于溶药箱内部，出药管的一端与溶药箱底部相连接，另一端连接加药泵，进水管位于溶药箱的顶部，所述药粉投放器为螺杆输送装置，设置于溶药箱底部位置。
与现有技术相比，本发明的有益效果是：此智能在线水处理监控系统结构简单，通过加入传感器组件，能够及时的将水质的参数传输给控制中心平台，这样能够及时的将水质信息显示出来，并且能够根据设定值，及时的向水中添加对应的药剂，从而达到自动在线监控水质处理的目的，本发明结构简单，容易实现，能够提高水处理的效率和水处理的质量。
通过在线全自动实时水质及药剂浓度检测分析和网络化远程控制方式，具有自动辩证调节加药用量，全程网络监控查询、自动短信的功能。
在除去水垢，阻止水垢形成，提高热交换的同时，减少电能或燃料消耗，提高循环水浓缩倍数，减少排污量，提高水的利用，节约了生产成本。降低人员直接与污染物接触，节省人力，提高工作效率。
