申请日2016.05.20
公开(公告)日2016.08.10
IPC分类号C02F9/04
摘要
本发明公开了一种工业污水净化过滤装置，它包括本体，所述本体包括进水口、内筒、变频电机和第一过滤层。所述本体上方设置有多个进水口;所述进水口和本体内部设置的内筒相连接;所述内筒外壁设置一层第一过滤层;所述内筒下方设置喷淋管;所述喷淋管和内筒之间设置有变频电机;所述本体下方设置有储液池;所述储液池和本体之间设置有变频电机;所述搅拌轴表面设置有多个横向搅拌轴;且所述本体内部设置有第二过滤层;所述第二过滤层下方设置有第三过滤层;所述储液池通过导管和多个催化反应室相连接;且所述本体内部设置一层消毒层;本体和储液池之间设置有多个支撑架。本发明具有结构设计合理、净化效果好和使用方便等优点。

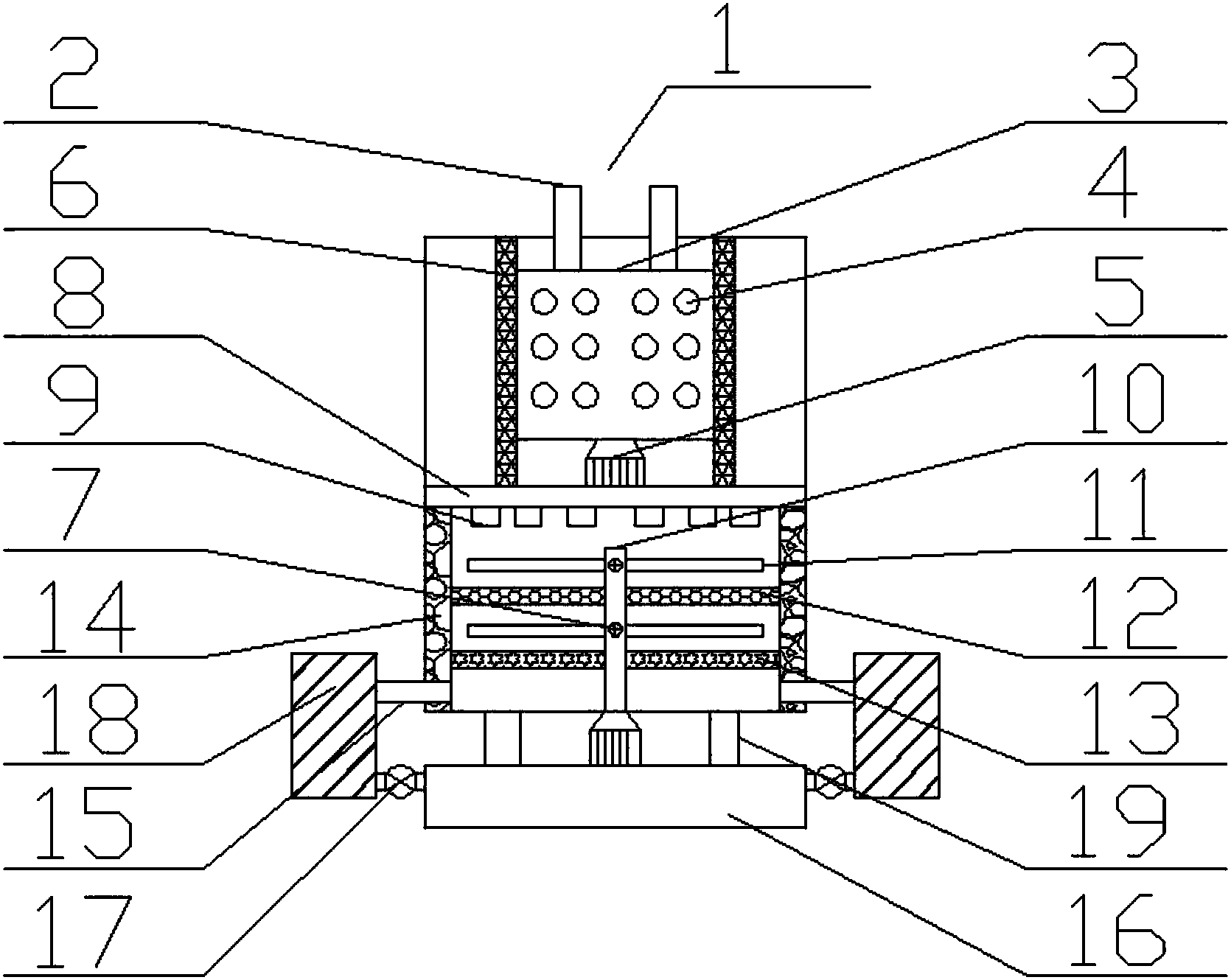

摘要附图
权利要求书
1.一种工业污水净化过滤装置，它包括本体，所述本体包括进水口、内筒、变频电机和第一过滤层，其特征在于：所述本体上方设置有多个进水口;所述进水口和本体内部设置的内筒相连接;所述内筒外壁设置一层第一过滤层;所述内筒下方设置喷淋管;所述喷淋管和内筒之间设置有变频电机;所述本体下方设置有储液池;所述储液池和本体之间设置有变频电机;所述变频电机输出部分连接的搅拌轴延伸至本体内部;所述搅拌轴表面设置有多个横向搅拌轴;且所述本体内部设置有第二过滤层;所述第二过滤层下方设置有第三过滤层;所述储液池通过导管和多个催化反应室相连接;且所述本体内部设置一层消毒层;所述本体和储液池之间设置有多个支撑架。
2.根据权利要求1所述的一种工业污水净化过滤装置，其特征在于：所述内筒表面设置有多个通孔。
3.根据权利要求1所述的一种工业污水净化过滤装置，其特征在于：所述喷淋管表面设置有多个喷淋头。
4.根据权利要求1所述的一种工业污水净化过滤装置，其特征在于：所述横向搅拌轴通过紧固螺钉固定于搅拌轴表面，且为可拆卸结构。
5.根据权利要求1所述的一种工业污水净化过滤装置，其特征在于：所述催化反应室通过导管和本体相连接。
6.根据权利要求1所述的一种工业污水净化过滤装置，其特征在于：所述催化反应室和储液池之间连接的导管表面设置有水阀。
说明书
一种工业污水净化过滤装置
技术领域
本发明涉及一种过滤装置，尤其涉及一种工业污水净化过滤装置。
背景技术
目前，水资源不论是在生活方面，还是在工业领域等方面，是不可或缺的资源，但是随着人们用水量的增加，也产生了很多的污水，现有对污水的处理方面采用沉淀池等污水处理装置，还有一些是直接排放，直接排放的方法不仅污染了大自然，而且造成了资源的浪费，采用的过滤水装置因其结构等问题，并不能有效的处理污水，具有过滤速率慢和过滤不干净等缺点，这些都是急需解决的问题
发明内容
为了克服上述现有技术的缺陷，本发明的目的是提供一种工业污水净化过滤装置。
本发明是采取以下技术方案来实现的：一种工业污水净化过滤装置，它包括本体，所述本体包括进水口、内筒、变频电机和第一过滤层，所述本体上方设置有多个进水口;所述进水口和本体内部设置的内筒相连接;所述内筒外壁设置一层第一过滤层;所述内筒下方设置喷淋管;所述喷淋管和内筒之间设置有变频电机;所述本体下方设置有储液池;所述储液池和本体之间设置有变频电机;所述变频电机输出部分连接的搅拌轴延伸至本体内部;所述搅拌轴表面设置有多个横向搅拌轴;且所述本体内部设置有第二过滤层;所述第二过滤层下方设置有第三过滤层;所述储液池通过导管和多个催化反应室相连接;且所述本体内部设置一层消毒层;所述本体和储液池之间设置有多个支撑架。
上述的一种工业污水净化过滤装置，所述内筒表面设置有多个通孔。
上述的一种工业污水净化过滤装置，所述喷淋管表面设置有多个喷淋头。
上述的一种工业污水净化过滤装置，所述横向搅拌轴通过紧固螺钉固定于搅拌轴表面，且为可拆卸结构。
上述的一种工业污水净化过滤装置，所述催化反应室通过导管和本体相连接。
上述的一种工业污水净化过滤装置，所述催化反应室和储液池之间连接的导管表面设置有水阀。
综上所述本发明具有以下有益效果：本发明具有结构设计合理、净化效果好和使用方便等优点，所述本体内部设置的消毒层可以及时对进入本体内部的污水进行消毒处理，去除污水中的有害化学物质，使其水质更为纯净。
