申请日2016.04.12
公开(公告)日2016.06.29
IPC分类号B01D36/02; B01J19/18; C01B33/113
摘要
本实用新型公开一种二氧化硅生产废水循环利用系统，包括：过滤机构一、过滤机构二、回用水槽、输送泵、合成釜;机体一的上部设置有进水口，第一出水口设于机体一下部，滤板水平设置于机体一内部靠近中部位置，机体一上设置有充气装置，充气装置位于滤板的下方，滤板开有网状孔，滤板内设置有过滤介质，滤板下侧设置有滤芯，机体一底部设置有冲洗装置，冲洗装置表面设置通孔;过滤机构一的第一出水口通过管道与回用水槽的入口连通，回用水槽设有水槽出口;回用水槽的水槽出口通过输送泵分别与过滤机构二的进水口和合成釜的进料口连通。节约了水资源，回收水循环利用的同时回收了余热，有利于环保，减少能源消耗。
权利要求书

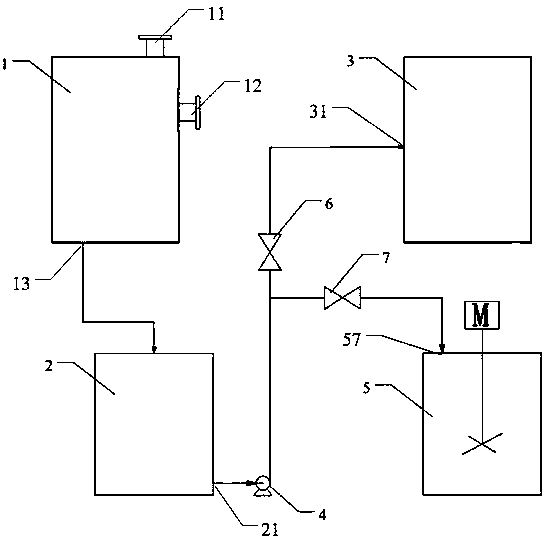

1.一种二氧化硅生产废水循环利用系统，其特征在于，包括：过滤机构一、过滤机构二、回用水槽、输送泵、合成釜;
所述过滤机构一包括：机体一、进水口、冲洗装置、第一出水口、第二出水口、滤板和充气装置;
所述机体一的上部设置有进水口，所述第一出水口设于所述机体一下部，所述滤板水平设置于机体一内部靠近中部位置，所述机体一上设置有充气装置，所述充气装置位于滤板的下方，所述滤板开有网状孔，所述滤板内设置有过滤介质，所述滤板下侧设置有滤芯，所述机体一底部设置有冲洗装置，所述冲洗装置表面设置通孔;
过滤机构一的第一出水口通过管道与回用水槽的入口连通，回用水槽设有水槽出口;
回用水槽的水槽出口通过输送泵分别与过滤机构二的进水口和合成釜的进料口连通。
2.根据权利要求1所述的二氧化硅生产废水循环利用系统，其特征在于，
合成釜的进料口设置在顶部，合成釜的顶部罐壁设有溢流口，合成釜中部设有转轴，所述转轴下部设有搅拌桨，合成釜底部侧壁设有排料口及排污口。
3.根据权利要求2所述的二氧化硅生产废水循环利用系统，其特征在于，
所述合成釜侧壁上设有不同高度的排水口，每个排水口上均设有阀门。
4.根据权利要求2所述的二氧化硅生产废水循环利用系统，其特征在于，
所述转轴下端设有用于搅拌底部浆料的翼板。
5.根据权利要求1所述的二氧化硅生产废水循环利用系统，其特征在于，
所述过滤介质为石英砂滤料。
6.根据权利要求1所述的二氧化硅生产废水循环利用系统，其特征在于，
过滤机构一的进水口处设置有滤布。
7.根据权利要求1所述的二氧化硅生产废水循环利用系统，其特征在于，
所述回用水槽侧壁设有料位计。
8.根据权利要求1所述的二氧化硅生产废水循环利用系统，其特征在于，
所述回用水槽、过滤机构一、过滤机构二的外部分别包裹有岩棉。
9.根据权利要求1所述的二氧化硅生产废水循环利用系统，其特征在于，
输送泵与过滤机构二的进水口之间设有控料阀门一;
输送泵与合成釜的进料口之间设有控料阀门二。
说明书
一种二氧化硅生产废水循环利用系统
技术领域
本实用新型涉及二氧化硅生产领域，尤其涉及一种二氧化硅生产废水循环利用系统。
背景技术
二氧化硅是今年发展起来的一种新型轻质纳米多孔材料，其具有半透明和密度超轻的特性。在结构上具有空隙率高、密度低、原始颗粒小和比表面积大等特点，在力学、声学、热学、光学和电学等诸多方面均得到广泛应用。
白炭黑为轻质水合二氧化硅材料，以无定形态的微孔粉体形式存在，是一种用途非常广泛的重要化工产品。白炭黑比表面积较大，通常大于130m2/g，粉体粒子具有大量的微孔结构，表面富含羟基，有良好的吸附、阻燃、绝缘、悬浮、振动液化、触变、光散射、表面接枝改性等特性，其显著补强作用在橡胶制品加工领域获得重要应用。
在现有技术中，生产二氧化硅的用水一般都经过处理后排放，生产二氧化硅的用水很少被回收利用，过滤机排放水也未进行余热回收利用。过滤机用常温净水进行半成品洗涤，耗水量大，这增加了生产企业的成本，也不利于环保，增加能源消耗。
发明内容
为了克服上述现有技术中的不足，本实用新型的目的在于，提供一种二氧化硅生产废水循环利用系统，包括：过滤机构一、过滤机构二、回用水槽、输送泵、合成釜;
所述过滤机构一包括：机体一、进水口、冲洗装置、第一出水口、第二出水口、滤板和充气装置，所述机体一的上部设置有进水口，所述第一出水口设于所述机体一下部，所述滤板水平设置于机体一内部靠近中部位置，所述机体一上设置有充气装置，所述充气装置位于滤板的下方，所述滤板开有网状孔，所述滤板内设置有过滤介质，所述滤板下侧设置有滤芯，所述机体一底部设置有冲洗装置，所述冲洗装置表面设置通孔;
过滤机构一的第一出水口通过管道与回用水槽的入口连通，回用水槽设有水槽出口;
回用水槽的水槽出口通过输送泵分别与过滤机构二的进水口和合成釜的进料口连通。
优选地，所述合成釜的进料口设置在顶部，所述合成釜的顶部罐壁设有溢流口，合成釜中部设有转轴，所述转轴下部设有搅拌桨，所述合成釜底部侧壁设有排料口及排污口。
优选地，合成釜侧壁上设有不同高度的排水口，每个排水口上均设有阀门。
优选地，所述转轴下端设有用于搅拌底部浆料的翼板。
优选地，所述过滤介质为石英砂滤料。
优选地，所述过滤机构一的进水口处设置有滤布。
优选地，所述回用水槽侧壁设有料位计。
优选地，所述回用水槽、过滤机构一、过滤机构二的外部分别包裹有岩棉。
优选地，输送泵与过滤机构二的进水口之间设有控料阀门一;
输送泵与合成釜的进料口之间设有控料阀门二。
从以上技术方案可以看出，本实用新型具有以下优点：
二氧化硅生产废水循环利用系统节约了水资源，回收水循环利用的同时回收了余热，有利于环保，减少能源消耗。
