申请日2016.04.12
公开(公告)日2016.06.15
IPC分类号C10J3/20; C10J3/72; C02F11/18
摘要
本发明公开一种可控温的污泥处理气化炉，包括壳体，所述壳体内部从上到下依次设有与其内壁密封连接的污泥挡板和隔板，所述污泥挡板和隔板将壳体内部从上到下分割成气化区、下料区和控制区三个独立的腔体，所述壳体外侧壁与气化区对应的位置设有与其内部连通的进料管，所述污泥挡板上均匀开有管孔，所述壳体内顶面与管孔对应的位置设有穿过管孔的加热管，所述加热管与管孔之间间隙为2cm，所述壳体外侧壁靠近顶部的位置设有与其内部连通的出气管，出气管上设有抽吸泵，所述挡板上设有倾斜的下料板，所述壳体外侧壁与下料板位置较低的一端对应的位置设有与其内部连通的出料管。本发明能控制污泥气化的温度，保证气化的效果。
权利要求书
1.一种可控温的污泥处理气化炉，其特征在于：包括壳体，所述壳体内部从上到下依次设有与其内壁密封连接的污泥挡板和隔板，所述污泥挡板和隔板将壳体内部从上到下分割成气化区、下料区和控制区三个独立的腔体，所述壳体外侧壁与气化区对应的位置设有与其内部连通的进料管，所述污泥挡板上均匀开有管孔，所述壳体内顶面与管孔对应的位置设有穿过管孔的加热管，所述加热管与管孔之间间隙为2cm，所述壳体外侧壁靠近顶部的位置设有与其内部连通的出气管，出气管上设有抽吸泵，所述挡板上设有倾斜的下料板，所述壳体外侧壁与下料板位置较低的一端对应的位置设有与其内部连通的出料管，壳体内侧壁靠近下料板位置较高的一端设有与下料板倾斜面平行的液压伸缩杆，液压伸缩杆远离壳体的一端端面设有推板，所述控制区内设有温度控制器和液压油缸，所述温度控制器与加热管电连，所述液压油缸与液压伸缩杆电连。
2.根据权利要求1所述的可控温的污泥处理气化炉，其特征在于：所述污泥挡板与隔板厚度均为5cm。
3.根据权利要求1或2所述的可控温的污泥处理气化炉，其特征在于：所述下料板与隔板一体成型。
4.根据权利要求1或2所述的可控温的污泥处理气化炉，其特征在于：所述推板与液压伸缩杆可拆卸连接。
说明书
可控温的污泥处理气化炉
技术领域
本发明属于污泥处理领域，具体涉及一种可控温的污泥处理气化炉。
背景技术
城市每天都会产生大量的生活污泥，由于污泥大多数为结合水，而非游离水，所以不容易进行处理。如果对污泥首先进行脱水处理，那么当其中的水分含量低于20%时，大部分的有机物质已经被蒸发掉，无法回收利用，同时，对污泥进行水分预处理需要专用的设备和投资，增加了污泥处理的成本。不仅如此，由于污泥的裂解是在高温下进行的，所以得到的再生燃气温度很高，如果不做好降温工作，很有可能引起安全问题。
发明内容
本发明所要解决的技术问题便是针对上述现有技术的不足，提供一种可控温的污泥处理气化炉，能控制污泥气化的温度，保证气化的效果。

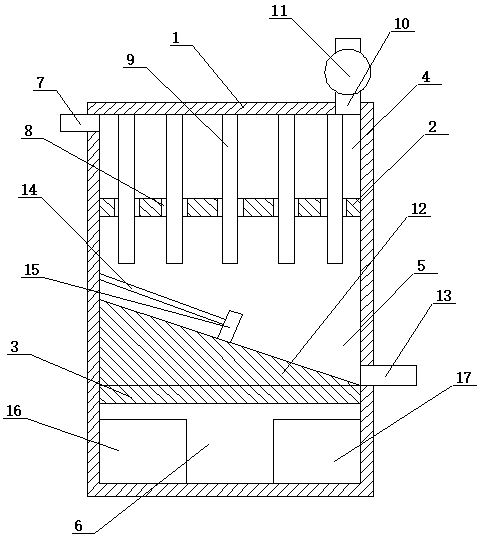

本发明所采用的技术方案是：一种可控温的污泥处理气化炉，包括壳体，所述壳体内部从上到下依次设有与其内壁密封连接的污泥挡板和隔板，所述污泥挡板和隔板将壳体内部从上到下分割成气化区、下料区和控制区三个独立的腔体，所述壳体外侧壁与气化区对应的位置设有与其内部连通的进料管，所述污泥挡板上均匀开有管孔，所述壳体内顶面与管孔对应的位置设有穿过管孔的加热管，所述加热管与管孔之间间隙为2cm，所述壳体外侧壁靠近顶部的位置设有与其内部连通的出气管，出气管上设有抽吸泵，所述挡板上设有倾斜的下料板，所述壳体外侧壁与下料板位置较低的一端对应的位置设有与其内部连通的出料管，壳体内侧壁靠近下料板位置较高的一端设有与下料板倾斜面平行的液压伸缩杆，液压伸缩杆远离壳体的一端端面设有推板，所述控制区内设有温度控制器和液压油缸，所述温度控制器与加热管电连，所述液压油缸与液压伸缩杆电连。
作为优选，所述污泥挡板与隔板厚度均为5cm。
作为优选，所述下料板与隔板一体成型。
作为优选，所述推板与液压伸缩杆可拆卸连接。
本发明的有益效果在于：通过温度控制器可控制气化的温度，然后通过抽吸泵将气体抽出，由于设有污泥挡板，可对污泥的下落进行一定的延时，这样的方式可充分保证气化的效果。
