申请日2016.04.13
公开(公告)日2016.11.23
IPC分类号C02F1/40; B01D17/02; E03C1/12
摘要
本实用新型公开了一种环保型厨房污水收集设备，包括收集室，所述收集室的下部装设有搅拌电机，所述搅拌电机的转子同轴连接有搅拌轴，所述搅拌轴的外部螺旋缠绕设置有螺带叶片，所述收集室的内侧壁下部还装设有震动块，所述收集室的外侧壁开设有开口，所述开口的内侧上下两端均开设有插槽，所述插槽的内部活动插接有卡板，所述卡板的中部留设有出油口，所述出油口与外部的出油管道相通连接，所述收集室的侧壁、与开口同侧的侧面竖向开设有观察窗口。该环保型厨房污水收集设备通过加设震动、搅拌结构，使得厨房污水中油水进行显著的分离，采用不同位置的输油管与输水管将油水分开排放，提高了污水处理的效率。
权利要求书

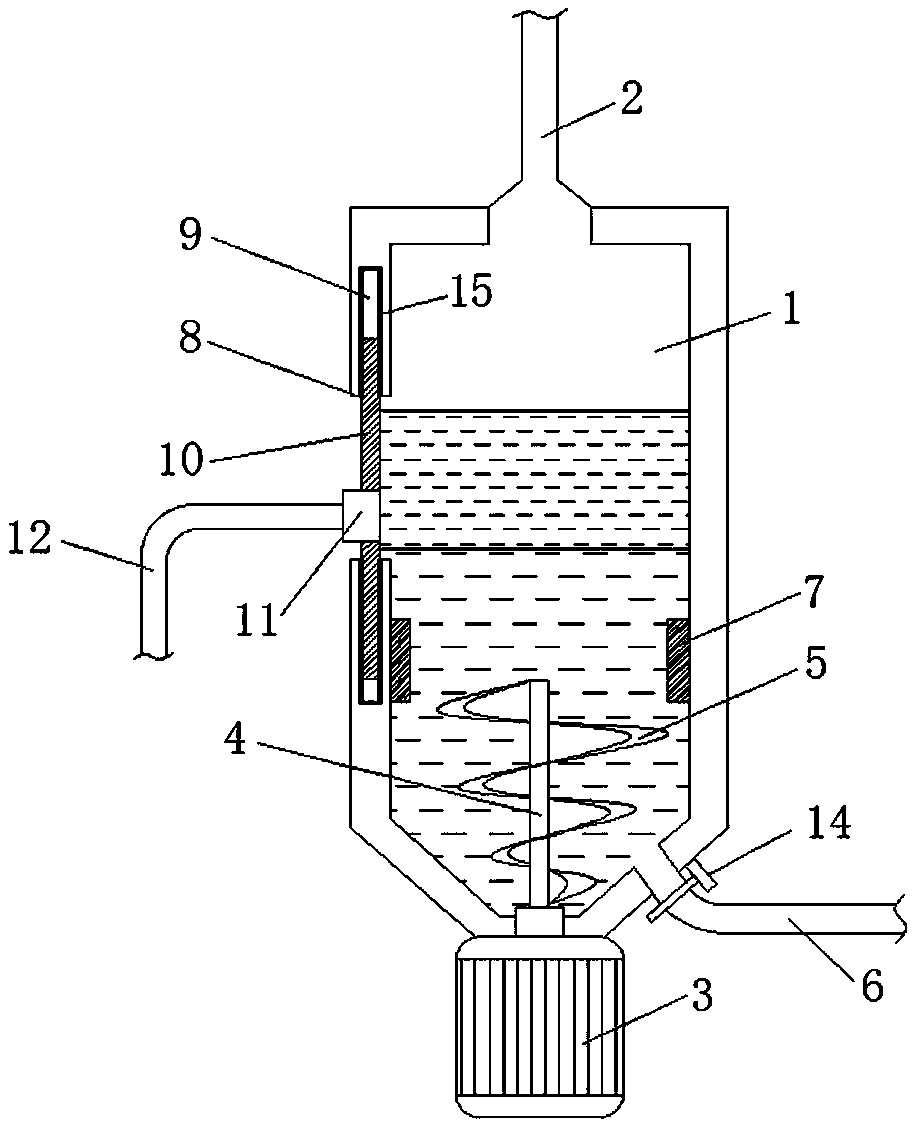

1.一种环保型厨房污水收集设备，包括收集室(1)，其特征在于：所述收集室(1)的上部为筒状、底端为锥形，所述收集室(1)的顶部相通连接有污水管(2)，所述收集室(1)的下部装设有搅拌电机(3)，所述搅拌电机(3)的转子顶端贯穿收集室(1)的内腔底板并插设于内腔内，所述搅拌电机(3)的转子同轴连接有搅拌轴(4)，所述搅拌轴(4)的外部螺旋缠绕设置有螺带叶片(5)，所述收集室(1)的底部一侧连通有输水管(6)，所述收集室(1)的内侧壁下部还装设有震动块(7)，所述收集室(1)的外侧壁开设有开口(8)，所述开口(8)为矩形，所述开口(8)的内侧上下两端均开设有插槽(9)，所述插槽(9)的内部活动插接有卡板(10)，所述卡板(10)的中部留设有出油口(11)，所述出油口(11)与外部的出油管道(12)相通连接，所述收集室(1)的侧壁、与开口(8)同侧的侧面竖向开设有观察窗口(13)。
2.根据权利要求1所述的一种环保型厨房污水收集设备，其特征在于：所述输水管(6)的进水端外侧装置有泄水阀门(14)。
3.根据权利要求1所述的一种环保型厨房污水收集设备，其特征在于：所述插槽(9)的内表面衬设有防水密封垫层(15)。
4.根据权利要求1所述的一种环保型厨房污水收集设备，其特征在于：所述观察窗口(13)与开口(8)之间印制有刻度线(16)，所述开口(8)的一侧还印制有指示标记(17)。
说明书
一种环保型厨房污水收集设备
技术领域
本实用新型涉及环保设备技术领域，具体为一种环保型厨房污水收集设备。
背景技术
油水分离主要是根据水和油的密度差或者化学性质不同，利用重力沉降原理或者其他物化反应去除杂质或完成油份和水分的分离。在厨房污水的收集中常常缺少必要的油水分离设备，因为油体的净化成本较高，若能将油水相分离，能够显著降低净化成本并提高净化效率。
实用新型内容
本实用新型的目的在于提供一种环保型厨房污水收集设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环保型厨房污水收集设备，包括收集室，所述收集室的上部为筒状、底端为锥形，所述收集室的顶部相通连接有污水管，所述收集室的下部装设有搅拌电机，所述搅拌电机的转子顶端贯穿收集室的内腔底板并插设于内腔内，所述搅拌电机的转子同轴连接有搅拌轴，所述搅拌轴的外部螺旋缠绕设置有螺带叶片，所述收集室的底部一侧连通有输水管，所述收集室的内侧壁下部还装设有震动块，所述收集室的外侧壁开设有开口，所述开口为矩形，所述开口的内侧上下两端均开设有插槽，所述插槽的内部活动插接有卡板，所述卡板的中部留设有出油口，所述出油口与外部的出油管道相通连接，所述收集室的侧壁、与开口同侧的侧面竖向开设有观察窗口。
优选的，所述输水管的进水端外侧装置有泄水阀门。
优选的，所述插槽的内表面衬设有防水密封垫层。
优选的，所述观察窗口与开口之间印制有刻度线，所述开口的一侧还印制有指示标记。
与现有技术相比，本实用新型的有益效果是：该环保型厨房污水收集设备通过加设震动、搅拌结构，使得厨房污水中油水进行显著的分离，采用不同位置的输油管与输水管将油水分开排放，提高了污水处理的效率。
