申请日2016.04.13
公开(公告)日2016.11.23
IPC分类号C02F3/10; C02F3/12
摘要
本实用新型涉及一种处理城镇污水的一体化设备的防堵塞装置，解决出水孔板堵塞问题，包括出水孔板冲洗管路、连接管路和冲洗泵形成的通路结构，所述出水孔板冲洗管路位于曝气池内上部、平行于出水孔板水平设置，其上具有多个间隔分布的喷嘴对准所述出水孔板，所述连接管路的一端连接所述出水孔板冲洗管路，另一端连接所述冲洗泵。其中冲洗泵将水引入到通路结构中，通过喷嘴形成强力的扇形喷雾喷射到出水孔板上，冲洗掉堵塞在孔内的污泥等物质，实现出水孔板的畅通，使得填料和污水不会溢出一体化设备，一体化设备可长期保持正常运行。本实用新型为处理城镇污水的一体化设备的大量推广扫清了技术障碍。
权利要求书
1.一种处理城镇生活污水的一体化设备的防堵塞装置，其特征在于包括出水孔板冲洗管路、连接管路和冲洗泵，
所述出水孔板冲洗管路位于曝气池内上部、水平设置，其上具有多个间隔分布的喷嘴对准出水孔板，
所述连接管路的一端连接所述出水孔板冲洗管路，另一端连接所述冲洗泵，
所述冲洗泵连接水源。
2.根据权利要求1所述的防堵塞装置，其特征在于所述喷嘴之间的间距为150～200mm，所述喷嘴与出水孔板的距离为120～160mm。
3.根据权利要求1所述的防堵塞装置，其特征在于所述水源为经所述一体化设备净化后得到的清水池内的水，所述冲洗泵为潜水泵，位于所述清水池内。
4.根据权利要求3所述的防堵塞装置，其特征在于包括过滤装置，位于所述清水池内罩于所述冲洗泵的外围。
5.根据权利要求4所述的防堵塞装置，其特征在于所述过滤装置为由不锈钢角钢框架外围不锈钢筛网组成的矩形筛网篮。
6.根据权利要求1-5任一所述的防堵塞装置，其特征在于包括冲洗管路吊架，吊于所述曝气池顶部，为底部具有钩的平板，所述出水孔板冲洗管路远离所述连接管路的一端位于所述钩内。
7.根据权利要求6所述的防堵塞装置，其特征在于所述冲洗管路吊架的钩为槽型设置，侧面具有开口。
8.根据权利要求7所述的防堵塞装置，其特征在于所述出水孔板冲洗管路与所述连接管路通过管路活结连接。
9.根据权利要求1所述的防堵塞装置，其特征在于每个所述喷嘴通过内螺纹接头连接于所述出水孔板冲洗管路上。
10.一种处理城镇污水的一体化装置，其特征在于具有权利要求1-9任一所述的防堵塞装置。
说明书
一种处理城镇污水的一体化设备的防堵塞装置
技术领域
本实用新型涉及一种城镇污水处理装置，具体涉及处理城镇污水的一体化设备的防堵塞装置，属于污水处理技术领域。
背景技术
我国城镇化进展迅速，城镇人口增多，居民用水量和污水排放量随之增大。我国城镇污水排放的特点为：面广、分散，污水难以统一收集;来源多，水量、水质波动大，可生化性强;污水排放量逐年快速增长，大多数建制镇的污水量约为1000～2000m3/d;处理率低，小城镇污水处理率不足1%，以粗放型排放为主，污染现象严重。因此，城镇污水已成为我国区域性水污染的主要原因之一，对水资源构成严重威胁。
基于上述城镇污水的特点，传统污水处理厂处理方式集中、基建投资大、运行费用高，不适合用于处理城镇污水，而相对灵活、简便且投资小的一体化设备应运而生。现有的一体化污水处理装置所采用的常规处理技术已取得了一定进展，但仍然存在一些问题，需要优化和提高。对于曝气池采用悬浮填料的一体化设备，曝气池与二沉池之间或者曝气池与曝气池之间的顶部装有填料拦截装置例如出水孔板，而由于曝气池水面有大量的泡沫和污泥以及其它杂质，经常造成出水孔板堵塞，从而使填料和污水溢出一体化设备，严重影响一体化设备的正常运行。
实用新型内容
为了解决现有技术中存在的问题，本实用新型提供一种处理城镇生活污水的一体化设备的防堵塞装置，有效冲洗掉出水孔板上的堵塞物质，保证一体化设备的长期高效运行。
本实用新型的技术方案：
一种处理城镇生活污水的一体化设备的防堵塞装置，其特征在于包括出水孔板冲洗管路、连接管路和冲洗泵，
所述出水孔板冲洗管路位于曝气池内上部、水平设置，其上具有多个间隔分布的喷嘴对准所述出水孔板，
所述连接管路的一端连接所述出水孔板冲洗管路，另一端连接所述冲洗泵，
所述冲洗泵连接水源。

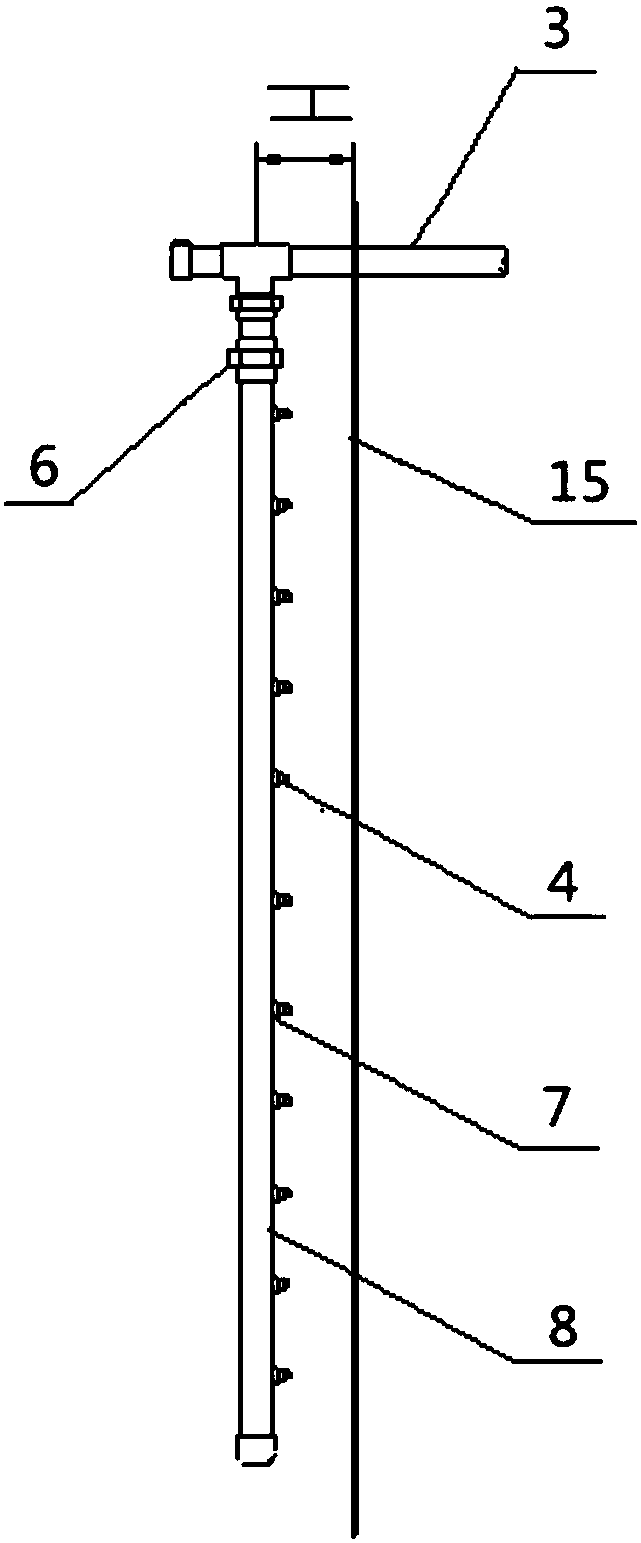

所述喷嘴之间的间距为150～200mm，所述喷嘴与出水孔板的距离为120～160mm。
所述水源为经所述一体化设备净化后得到的清水池内的水，所述冲洗泵为潜水泵，位于所述清水池内。
包括过滤装置，位于所述清水池内罩于所述冲洗泵的外围。
所述过滤装置为由不锈钢角钢框架外围不锈钢筛网组成的矩形筛网篮。
包括冲洗管路吊架，吊于所述曝气池顶部，为底部具有钩的平板，所述出水孔板冲洗管路远离所述连接管路的一端位于所述钩内。
所述冲洗管路吊架的钩为槽型设置，侧面具有开口。
所述出水孔板冲洗管路与所述连接管路通过管路活结连接。
每个所述喷嘴通过内螺纹接头连接于所述出水孔板冲洗管路上。
一种处理城镇污水的一体化装置，具有上述的防堵塞装置。
本实用新型的技术效果：
本实用新型的一种处理城镇生活污水的一体化设备的防堵塞装置，结构简单、实用。设置了依次连接的出水孔板冲洗管路、连接管路和冲洗泵的通路结构，其中冲洗泵与水源连接，从而将水引入到通路结构，再者出水孔板冲洗管路上设置了多个对准出水孔板的喷嘴，从而将引入到通路结构内的水扇形喷射到曝气池顶部的出水孔板上，冲洗掉堵塞在孔内的污泥、填料等物质，实现出水孔板的畅通，使得填料和污水不会溢出一体化设备，一体化设备可长期保持正常运行。
优选的，出水孔板冲洗管路水平设置，设定喷嘴之间的间距为150～200mm，喷嘴与出水孔板的距离为120～160mm，使得喷嘴喷出的水雾基本覆盖整个出水孔板，并可以冲刷掉出水孔板上的堵塞物，保证冲洗效果，同时方便出水孔板冲洗管路的安装。
将清水池内的水设为水源用来冲洗出水孔板，清水池内的水相对清洁，不容易堵塞喷嘴，可满足冲洗的要求，一方面循环利用了一体化设备内部的水，不需要从外部引入清洁水，节约水资源;另一方面，节省了连接管路的长度，简化了防堵塞装置。
在潜水泵的外围罩上过滤装置，进一步过滤冲洗用的水，防止大颗粒物质堵塞喷嘴。
冲洗管路吊架为底部具有钩的平板，将出水孔板冲洗管路远离连接管路的一端置于钩内托住，从而固定出水孔板冲洗管路。
底部的钩为侧面具有开口的槽型设计，使得出水孔板冲洗管路可从开口处取出。
进一步的，设置了管路活结，使得清洗喷嘴时只需将管路活结拧开并将出水孔板冲洗管路从侧面开口处从一体化设备取出，解决了喷嘴堵塞后的清洗问题。
内螺纹接头用于固定喷嘴与出水孔板冲洗管路。
具有上述防堵塞装置的处理城镇污水的一体化设备，解决了出水板堵塞问题，运行稳定、维护管理方便，能较好地适应现阶段达标处理排放要求与未来考虑进行再生利用需要的变化。
