申请日2016.04.22
公开(公告)日2017.02.22
IPC分类号C02F9/14
摘要
本实用新型公开了一种猪尿高效处理及污水深度净化系统，分离箱开口向上，在分离箱的箱体上安装有振动电机。在分离箱内通过过滤网隔开分为上下两层。上层是具有排污口的收集层，下层为集水层。集水层的下部铺设有锗石板，锗石板为锗石材料制成的蜂窝板状结构，且集水层的出水口位于锗石板的下方;该集水层通过第一管道连接有第一过渡池;第一过渡池通过第二连接管与水泵的进水口连接，该水泵的出水口通过第三连接管连接有第二过渡池。第二过渡池通过排气管连接有气浮净化器。本实用新型的出水水质不仅能够达标，并且还远远优于国际养殖污水排放标准;减少了设施的投资，且占地面积也得到了缩小;降低了运行费用。
权利要求书

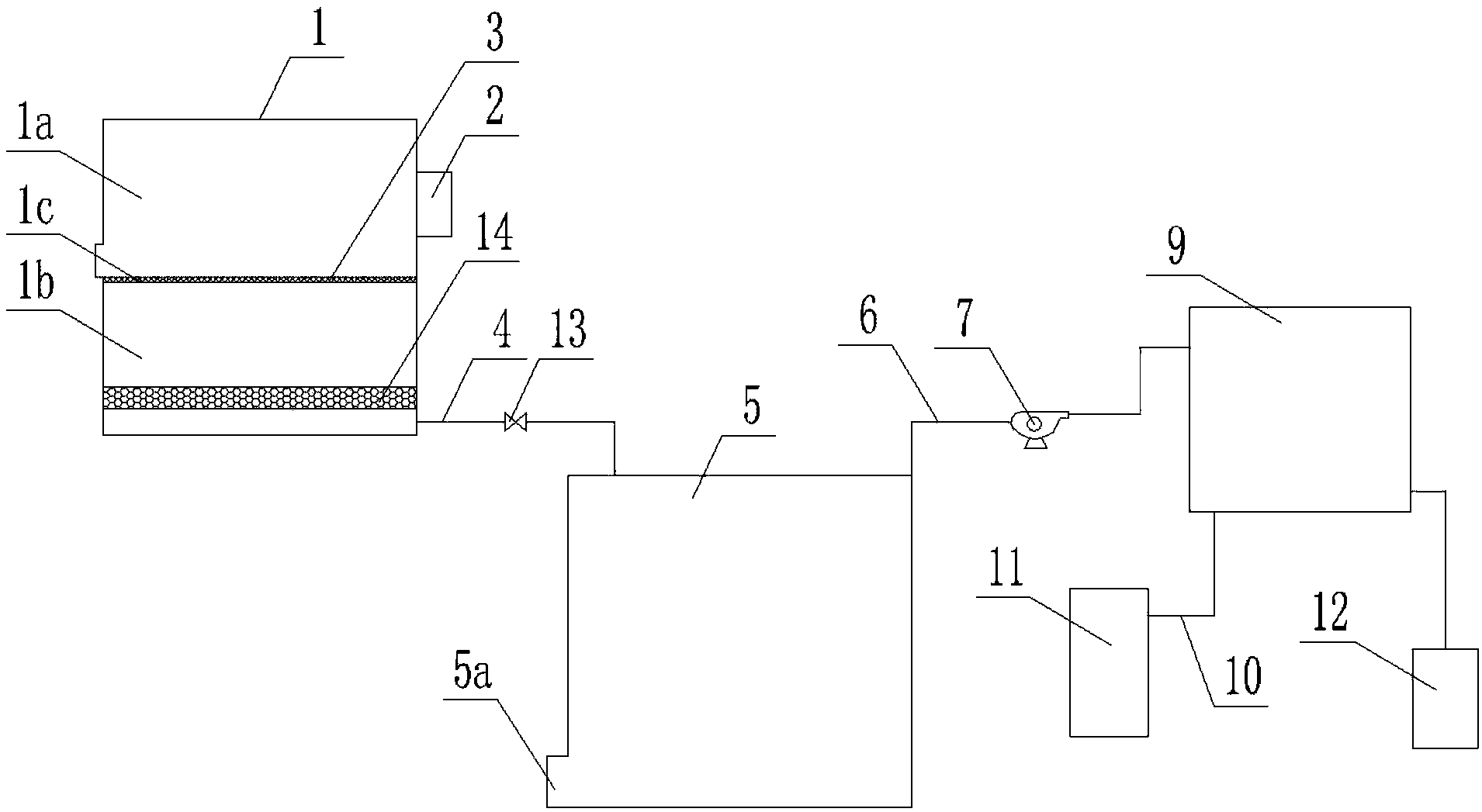

1.一种猪尿高效处理及污水深度净化系统，包括分离箱(1);其特征是：该所述分离箱(1)开口向上，在所述分离箱(1)的箱体上安装有振动电机(2)，在分离箱(1)内通过过滤网(3)隔开分为上下两层;上层是具有排污口(1c)的收集层(1a)，下层为集水层(1b);
所述集水层(1b)的下部铺设有锗石板(14)，所述锗石板(14)为锗石材料制成的蜂窝板状结构，且集水层(1b)的出水口位于锗石板(14)的下方;
该所述集水层(1b)通过第一管道(4)连接有第一过渡池(5);所述第一过渡池(5)通过第二连接管(6)与水泵(7)的进水口连接，该水泵(7)的出水口通过第三连接管(8)连接有第二过渡池(9);所述第二过渡池(9)通过排气管(10)连接有气浮净化器(11)。
2.如权利要求1所述的猪尿高效处理及污水深度净化系统，其特征是：所述第二过渡池(9)连接有地理式生化处理器(12)。
3.如权利要求1所述的猪尿高效处理及污水深度净化系统，其特征是：第一过渡池(5)的底部设置有可开启的排污口(5a)。
4.如权利要求1所述的猪尿高效处理及污水深度净化系统，其特征是：所述第一管道(4)上设置有调节阀(13)。
说明书
一种猪尿高效处理及污水深度净化系统
技术领域
本实用新型涉及污水处理器，特别涉及一种猪尿高效处理及污水深度净化系统。
背景技术
在农村饲养家畜是广大农民的主要生活来源，基本每家每户都有饲养，但是家畜的粪便量大，也不易处理，占地方，家畜尿液中含有极高的磷、氨氮含量，流入河中会造成严重的环境污染，并且气味大，影响水质及其周边居民的生活环境。
现有污水处理设备采用清水池、气浮污泥，石英砂过滤系统清洗，活性炭系统再生处理等组成，有效的缓解了环境污染的问题，但是还是存在着以下缺陷：
1)达标净化十分困难;
2)污水净化处理的设施投资大、运行费用高;
3)气浮污泥需脱水处理，石英砂过滤系统清洗复杂，活性炭系统再生处理成本高昂且复杂;
4)增加了运行费用;
5)不能有效降低家畜尿液中的磷、氨氮含量。
6)安装设备时间需要一周左右，延长了施工周期;
7)占地面宽，约100m2。
因此本领域技术人员致力于开发一种能够净化达标的养殖场污水深度净化系统。
实用新型内容
有鉴于现有技术的上述缺陷，本实用新型所要解决的技术问题是提供能够净化达标的养殖场污水深度净化系统。
为实现上述目的，本实用新型提供了一种猪尿高效处理及污水深度净化系统，包括分离箱;该分离箱开口向上，在所述分离箱的箱体上安装有振动电机;在分离箱内通过过滤网隔开分为上下两层;上层是具有排污口的收集层，下层为集水层;
所述集水层的下部铺设有锗石板，所述锗石板为锗石材料制成的蜂窝板状结构，且集水层的出水口位于锗石板的下方;
该集水层通过第一管道连接有第一过渡池;第一过渡池通过第二连接管与水泵的进水口连接，该水泵的出水口通过第三连接管连接有第二过渡池;所述第二过渡池通过排气管连接有气浮净化器。
本实用新型采用以上装置后，首先将分离箱安装在家禽圈的下方，由于分离箱的开口向上，家禽的粪便自动落入收集层，随后通过过滤网将尿液过滤到集水层中，其余杂物由收集层的排污口排出，开启振动电机，不仅能够使尿液更易落入集水层，也能加快排污口的排污速度。落入集水层中的尿液通过第一管道进入到第一过渡池，该第一过渡池起到一个沉淀作用，将细小的杂物沉淀到第一过渡池的底部，在第一过渡池中沉淀过后的尿液通过水泵抽到第二过渡池，随后气浮净化器通过排气管往第二过渡池中注入气体，该气体也可以是纯氧，注入纯氧过后，可以对尿液起到净化作用，注入气体后会使第二过渡池中 的残留的细小杂物浮到液体表面，最后通过人工将浮至水面的杂物进行打捞。
为了更好的降低尿液中磷、氨氮含量，该第二过渡池连接有地理式生化处理器。将第二过渡池中残留的细小杂物打捞完过后便可通过地理式生化处理器将处理过后的水排出或者回收使用。
为了防止第一过渡池中的沉淀物越来越多而影响过滤效果，该第一过渡池的底部设置有可开启的排污口。当沉淀物达到一定数量时，可打开排污口对第一过渡池进行清洗。
为了方便检修和清洗，所述第一管道上设置有调节阀。
本实用新型的有益效果是：
1)出水水质不仅能够达标，并且还远远优于国际养殖污水排放标准;
2)减少了设施的投资，且占地面积也得到了缩小;
3)降低了运行费用;
4)有效的降低了家畜尿液中的磷、氨氮含量;
5)将安装设备时间缩短至一天，缩短了工期进度，节省了工期成本;
6)缩小了占地面积，整个占地面积只需20m2。
