申请日2016.04.22
公开(公告)日2016.11.23
IPC分类号C02F9/06; C02F103/10
摘要
本实用新型公开了一种有色金属矿山酸性重金属废水处理系统，由曝气槽、一级中和搅拌槽、初沉池、电絮凝槽、二级中和搅拌槽、二沉池和回水池依次连接组成，其中曝气槽、一级中和搅拌槽和初沉池用于去除铁离子，电絮凝槽槽内垂直设有多块平行极板，相邻两极板的极性保持相反，阳极板和阴极板分别连接至直流电源的正负极，用于对污染物的电化学处理，回收重金属;二级中和搅拌槽和二沉池用于中和及去除残余的重金属离子。本实用新型采用“曝气氧化—一级中和—电絮凝—二级中和”处理工艺对有色金属矿山酸性重金属废水进行处理，具有处理效果好、处理效率、可实现模块化组合等优点，具有广阔的应用前景。
权利要求书
1.一种有色金属矿山酸性重金属废水处理系统，其特征在于：由曝气槽(1)、一级中和搅拌槽(2)、初沉池(3)、电絮凝槽(4)、二级中和搅拌槽(5)、二沉池(6)和回水池(7)依次连接组成;其中，曝气槽(1)的一侧下部设有曝气槽进水管(11)，曝气槽的另一侧上部设有曝气槽出水管(12)，曝气槽出水管(12)与一级中和搅拌槽进水管(21)相连，曝气槽(1)的底部设有曝气系统，曝气系统的外端与鼓风机(16)相连;一级中和搅拌槽(2)的两侧方分别设有一级中和搅拌槽进水管(21)和一级中和搅拌槽出水管(22)，一级中和搅拌槽出水管(22)通过水泵(26)与初沉池进水管(31)相连，在一级中和搅拌槽(2)上方设有碱试剂加药管(23)和混凝剂加药管(24)，一级中和搅拌槽(2)内部装有搅拌装置(25);初沉池(3)上部中心位置设有初沉池进水管(31)，周边设有初沉池溢流堰(32)和初沉池溢流槽(33)，初沉池溢流槽(33)底部设有初沉池出水管(34)，初沉池出水管(34)与电絮凝槽进水管(41)相连，初沉池(3)内部设有斜板(35)，斜板(35)与水平面成60°角放置在初沉池(3)中间位置;电絮凝槽(4)的两侧分别设有电絮凝槽进水管(41)和电絮凝槽出水管(42)，电絮凝槽进水管(41)上面设有双氧水加药管(43)，电絮凝槽出水管(42)与二级中和搅拌槽进水管(51)相连，在电絮凝槽(4)内部垂直设有多块平行的矩形极板，相邻两极板的极性保持相反，阳极板和阴极板分别连接至直流电源的正负极;二级中和搅拌槽(5)的两侧分别设有二级中和搅拌槽进水管(51)和二级中和搅拌槽出水管(52)，二级中和搅拌槽出水管(52)通过水泵(26)与二沉池进水管(61)相连，在二级中和搅拌槽(5)上方设有碱试剂加药管(23)和混凝剂加药管(24)，二级中和搅拌槽(5)内部装有搅拌装置;二沉池(6)的上部中心位置设有二沉池进水管(61)，周边设有二沉池溢流堰(62)和二沉池溢流槽(63)，二沉池溢流槽底部设有二沉池出水管(64)，二沉池出水管(64)与回水池进水管(71)相连，二沉池的内部设有斜板(35)，斜板(35)与水平面成60°角放置在二沉池(10)中间位置;回水池(7)为系统反应后的集水池，回水池内分别设有回水池进水管(71)和回水池抽水管(72)。
2.如权利要求1所述的一种有色金属矿山酸性重金属废水处理系统，其特征在于：所述的曝气槽(1)为方形或圆形水槽;初沉池(3)为斜板式沉淀池;电絮凝槽(4)上半部为长方体型、下半部为四棱台型腔室;二沉池(6)为斜板式沉淀池。
3.如权利要求1所述的一种有色金属矿山酸性重金属废水处理系统，其特征在 于：所述的曝气系统由曝气管(13)、曝气支管(14)和微孔曝气器(15)组成，曝气管(13)的前端两侧等间距垂直设有各曝气支管(14)，各曝气支管(14)上等间距设有微孔曝气器(15)。
4.如权利要求1所述的一种有色金属矿山酸性重金属废水处理系统，其特征在于：所述的电絮凝槽(4)中的阴极板为石墨板、铝板、铁板或涂有金属氧化物的金属板，阳极板为铝板、铁板、不锈钢板、其他金属或合金板，阴阳极板间距为1-20cm。
说明书
一种有色金属矿山酸性重金属废水处理系统
技术领域
本实用新型涉及工业废水治理技术领域，具体涉及一种有色金属矿山酸性重金属废水的处理系统。
背景技术
大多数有色金属矿山属于多金属矿，矿石含有铜、铅、锌、金、银、钼等有价元素，这些金属元素主要以次生的硫化矿为主，这些矿物在开采过程中，由于空气、水和细菌的共同作用，形成硫酸、金属硫酸盐，并溶出矿石中的多种重金属离子，从而形成含有铜、铁、锌、锰等的酸性重金属废水。矿山酸性重金属废水排入环境后，会使水体的pH值发生变化，破坏水体的自然缓冲作用，消灭或抑制微生物的生长，妨碍水体自净，导致水体出现发臭、变色等现象，并且酸性重金属水会严重腐蚀管道、水泵、水泥等构筑物及其他机械设备，含有的重金属离子对人体有害，给人们的健康、生活及生产带来巨大的威胁。目前，国内有色金属矿山酸性重金属废水的处理情况来看，尚没有先进成熟的有色金属矿山酸性重金属废水处理系统。
实用新型内容
本实用新型的目的就是针对上述问题，而提供一种处理效果好、处理效率高的矿山酸性重金属废水处理系统。

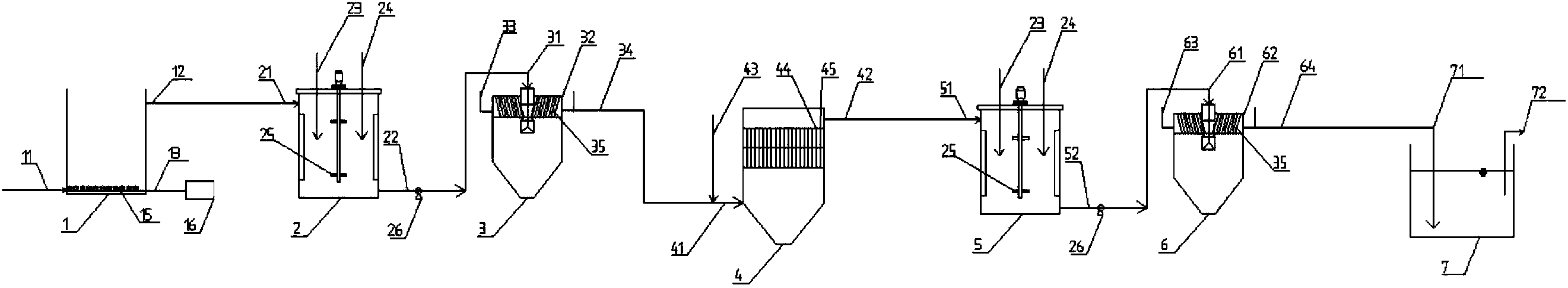

一种有色金属矿山酸性重金属废水处理系统，由曝气槽1、一级中和搅拌槽2、初沉池3、电絮凝槽4、二级中和搅拌槽5、二沉池6和回水池7依次连接组成;其中，曝气槽1的一侧下部设有曝气槽进水管11，曝气槽的另一侧上部设有曝气槽出水管12，曝气槽出水管12与一级中和搅拌槽进水管21相连，曝气槽1的底部设有曝气系统，曝气系统的外端与鼓风机16相连;一级中和搅拌槽2的两侧方分别设有一级中和搅拌槽进水管21和一级中和搅拌槽出水管22，一级中和搅拌槽出水管22通过水泵26与初沉池进水管31相连，在一级中和搅拌槽2上方设有碱试剂加药管23和混凝剂加药管24，一级中和搅拌槽2内部装有搅拌装置25;初沉池3上部中心位置设有初沉池进水管31，周边设有初沉池溢流堰32和初沉池溢流槽33，初沉池溢流槽33底部设有初沉池出水管34，初沉池出水管34与电絮凝槽进水管41相连，初沉池3内部设有斜板35，斜板35与水平面成60°角放置在初沉池3中间位置;电絮凝槽4的两侧分别设有电絮凝槽 进水管41和电絮凝槽出水管42，电絮凝槽进水管41上面设有双氧水加药管43，电絮凝槽出水管42与二级中和搅拌槽进水管51相连，在电絮凝槽4内部垂直设有多块平行的矩形极板，相邻两极板的极性保持相反，阳极板和阴极板分别连接至直流电源的正负极;二级中和搅拌槽5的两侧分别设有二级中和搅拌槽进水管51和二级中和搅拌槽出水管52，二级中和搅拌槽出水管52通过水泵26与二沉池进水管61相连，在二级中和搅拌槽5上方设有碱试剂加药管23和混凝剂加药管24，二级中和搅拌槽5内部装有搅拌装置;二沉池6的上部中心位置设有二沉池进水管61，周边设有二沉池溢流堰62和二沉池溢流槽63，二沉池溢流槽底部设有二沉池出水管64，二沉池出水管64与回水池进水管71相连，二沉池的内部设有斜板;回水池7为系统反应后的集水池，回水池内分别设有回水池进水管71和回水池抽水管72。
进一步地，所述的曝气槽1为方形或圆形水槽，初沉池3为斜板式沉淀池，电絮凝槽4上半部为长方体型、下半部为四棱台型腔室，二沉池6为斜板式沉淀池。
进一步地，所述的曝气系统由曝气管13、曝气支管14和微孔曝气器15组成，曝气管13的前端两侧等间距垂直设有各曝气支管14，各曝气支管14上等间距设有微孔曝气器15。
进一步地，所述电絮凝槽4中的阴极板为石墨板、铝板、铁板或涂有金属氧化物的金属板，阳极板为铝板、铁板、不锈钢板、其他金属或合金板，阴阳极板间距为1-20cm。
与现有技术相比，本实用新型的有益效果如下：
本实用新型采用“曝气氧化—一级中和—电絮凝—二级中和”处理工艺对有色金属矿山酸性重金属废水进行处理，具有处理效果好、处理效率、可实现模块化组合等优点，具有广阔的应用前景。
