申请日2016.04.13
公开(公告)日2016.09.28
IPC分类号C02F9/02
摘要
本实用新型公开了一种记录净水器工作状态的水处理系统，其特征在于，包括与进水口依次连接的TDS检测器、温度传感器、压力检测器，TDS检测器、温度传感器、压力检测器均与电路板连接;压力检测器通过多个滤芯与四面阀连接，四面阀连接反渗透低压膜，反渗透低压膜的废水出水端连接废水比，纯水出水端连接逆止阀。本实用新型可以记录机器实际工作最大进水压力，最高进水水温、最低进水水温、以及最大进水TDS值等参数，当净水器在保修期内出现故障时，经销商即可根据参数之间的关系来判断用户是否按说明书规定的进水要求使用机器，从而判断机器是否在保修范围以内。
权利要求书

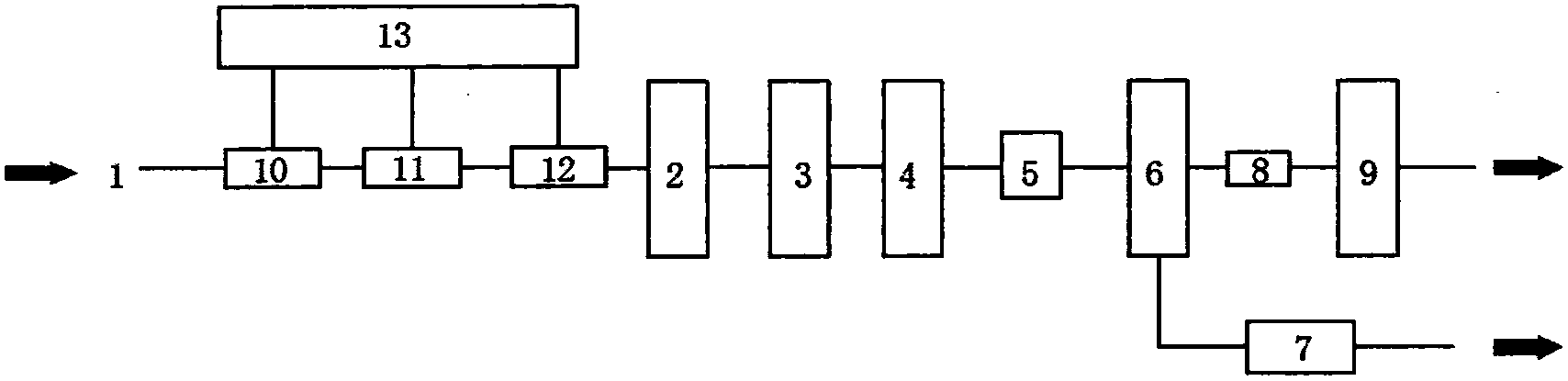

1.一种记录净水器工作状态的水处理系统，其特征在于，包括与进水口(1)依次连接的TDS检测器(10)、温度传感器(11)、压力检测器(12)，TDS检测器(10)、温度传感器(11)、压力检测器(12)均与电路板(13)连接;压力检测器(12)通过多个滤芯与四面阀(5)连接，四面阀(5)连接反渗透低压膜(6)，反渗透低压膜(6)的废水出水端连接废水比(7)，纯水出水端连接逆止阀(8)。
2.如权利要求1所述的记录净水器工作状态的水处理系统，其特征在于，所述逆水阀(8)的出口端连接后置滤芯。
3.如权利要求1所述的记录净水器工作状态的水处理系统，其特征在于，所述压力检测器(12)依次连接一级滤芯(2)、二级滤芯(3)、三级滤芯(4)后，与四面阀(5)连接。
说明书
一种记录净水器工作状态的水处理系统
技术领域
本实用新型涉及一种记录净水器工作状态的水处理系统，属于净水技术领域。
背景技术
净水器是按对水的使用要求对水质进行深度净化处理的小型水处理设备，平时所讲的净水器，一般是指用作家庭使用的小型过滤器。
据世界卫生组织报道，发展中国家大部分居民得不到安全卫生的饮用水，多数疾病与饮用受污染的水有关。水污染的防治是一个复杂的系统工程，实施起来难度很大，尤其是需要投入巨额的资金。因此，对自来水进行家庭终端深度处理，是有效解决饮用安全问题的重要途径。
净水器市场的迅猛发展，也带来了诸如标准滞后、市场混乱等问题。净水行业尚处于发展初期，巨大的市场容量尚未得到释放，行业内多重问题亟待解决，尤其是质量问题、环保问题、安全问题尤为突出，这在很大程度上制约了我国净水行业的发展速度和质量。
各品牌净水器厂家都会为顾客提供一定期限内的保修服务，往往经销商与顾客之间会就机器是否按说明书要求使用而发生争议，因为双方都不能准确的说明净水器是否按说明书要求正确使用，在机器保修问题上出现争执的现象屡见不鲜。
发明内容
本实用新型所要解决的技术问题是针对上诉的技术现状，提供一种记录工作状态的水处理系统，可以有效解决经销商与顾客之间就净水器保修上存在的争议问题。
本实用新型的技术方案是，提供一种记录净水器工作状态的水处理系统，其特征在于，包括与进水口依次连接的TDS检测器、温度传感器、压力检测器，TDS检测器、温度传感器、压力检测器均与电路板连接;压力检测器通过多个滤芯与四面阀连接，四面阀连接反渗透低压膜，反渗透低压膜的废水出水端连接废水比，纯水出水端连接逆止阀。
优选地，所述逆水阀的出口端连接后置滤芯。
优选地，所述压力检测器依次连接一级滤芯、二级滤芯、三级滤芯后，与四面阀连接。
在电路板中设有特定程序，程序中可以规定净水器在工作时各个参数的临界值，包括最大进水压力P1、最高进水水温T1、最低进水水温t1、最大进水TDS值TDS1，当任意一参数超过临界值时，液晶显示屏都会发出报警信息，提醒用户检查进水条件是否符合要求。同时电路板可以记录机器实际工作最大进水压力P2，最高进水水温T2、最低进水水温t2、以及最大进水TDS值TDS2。当净水器在保修期内出现故障时，经销商即可根据P1、T1、t1、TDS1与P2、T2、t2、TDS2之间的关系来判断用户是否按说明书规定的进水要求使用机器，从而判断机器是否在保修范围以内。
