申请日2016.04.22
公开(公告)日2016.09.21
IPC分类号C02F9/02; C02F101/16
摘要
本实用新型公开了一种基于文丘里效应的三级污水处理装置，涉及污水处理技术领域，它包含壳体、一级隔板、二级隔板、出水阀、底部出水口、一级出气口、一级水泵、二级水泵、三级水泵、一级文丘里自吸气装置、二级文丘里自吸气装置、三级文丘里自吸气装置、进水口、出水口、二级出气口、三级出气口、填料层、填料支撑板;该装置极大利用文丘里效应实现了污水和空气的自混合，提高了污水处理效率，处理量大，可以有效的脱除污水中的氨氮，避免水体富营养化问题。
权利要求书

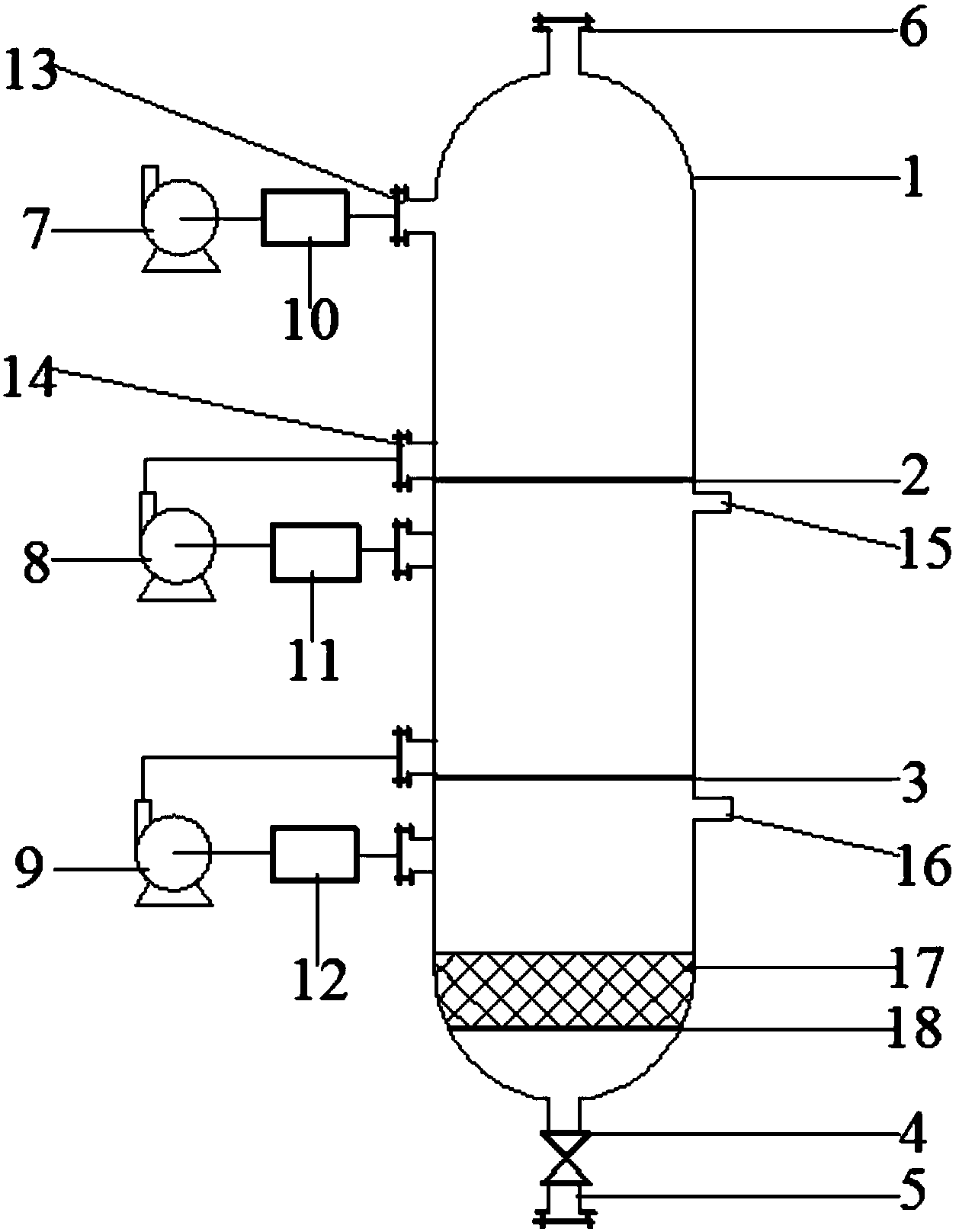

1.一种基于文丘里效应的三级污水处理装置，其特征在于：它包含壳体(1)、一级隔板(2)、二级隔板(3)、出水阀(4)、底部出水口(5)、一级出气口(6)、一级水泵(7)、二级水泵(8)、三级水泵(9)、一级文丘里自吸气装置(10)、二级文丘里自吸气装置(11)、三级文丘里自吸气装置(12)、进水口(13)、出水口(14)、二级出气口(15)、三级出气口(16)、填料层(17)、填料支撑板(18);壳体(1)内部设置一级隔板(2)和二级隔板(3)，进水口(13)和出水口(14)设置在壳体(1)侧面，一级出气口(6)设置在壳体(1)顶部，二级出气口(15)和三级出气口(16)设置在壳体(1)侧面，一级水泵(7)、一级文丘里自吸气装置(10)和进水口(13)依次连接，二级水泵(8)、二级文丘里自吸气装置(11)和进水口(13)依次连接，三级水泵(9)、三级文丘里自吸气装置(12)和进水口(13)依次连接，壳体(1)内下部设置填料支撑板(18)，填料支撑板(18)上为填料层(17)，底部出水口(5)上设置出水阀(4)。
2.根据权利要求1所述的一种基于文丘里效应的三级污水处理装置，其特征在于：所述的壳体(1)的高径比为5:1至6:1之间。
3.根据权利要求1所述的一种基于文丘里效应的三级污水处理装置，其特征在于：所述的壳体(1)的内里采用聚四氟乙烯材料涂层。
4.根据权利要求1所述的一种基于文丘里效应的三级污水处理装置，其特征在于：所述的填料支撑板(18)上密布筛孔(181)。
5.根据权利要求1所述的一种基于文丘里效应的三级污水处理装置，其特征在于：所述的填料层(17)采用活性炭做吸附剂。
说明书
一种基于文丘里效应的三级污水处理装置
【技术领域】
本实用新型涉及污水处理技术领域，具体涉及一种基于文丘里效应的三级污水处理装置。
【背景技术】
随着石油化工、化肥等行业的迅速发展，由此而产生的高氨氮废水也成为行业发展的制约因素之一。据报道，我国海域发生赤潮高达70次，氨氮是污染的重要原因，特别是高浓度氨氮废水造成的污染。因此，如何有效的控制高浓度氨氮污染也成为当前研究的重要热点。
废水中氨氮的构成主要有两种：氨水形式存在形成的氨氮和无机氨形成的氨氮(如，硫酸铵、氯化铵等)。目前，主要的脱氮方法有生物法(硝化反硝化)、折点加氯、气提吹脱和离子交换法等。其中吹脱法由于设备工艺简单、实用性较强得到广泛应用。但是传统设备存在处理效率降低，运行成本高等诸多缺陷。
【实用新型内容】
本实用新型的目的在于针对现有技术的缺陷和不足，提供一种基于文丘里效应的三级污水处理装置。
为了解决背景技术所存在的问题，本实用新型的一种基于文丘里效应的三级污水处理装置，它包含壳体、一级隔板、二级隔板、出水阀、底部出水口、一级出气口、一级水泵、二级水泵、三级水泵、一级文丘里自吸气装置、二级文丘里自吸气装置、三级文丘里自吸气装置、进水口、出水口、二级出气口、三级出气口、填料层、填料支撑板;壳体内部设置一级隔板和二级隔板将内部空间分隔成三段，进水口和出水口设置在壳体侧面， 一级出气口设置在壳体顶部，二级出气口和三级出气口设置在壳体侧面，一级水泵、一级文丘里自吸气装置和进水口依次连接，二级水泵、二级文丘里自吸气装置和进水口依次连接，三级水泵、三级文丘里自吸气装置和进水口依次连接，壳体内下部设置填料支撑板，填料支撑板上为填料层，底部出水口上设置出水阀。
作为优选，所述的壳体的高径比为5:1至6:1之间。
作为优选，所述的壳体的内里采用聚四氟乙烯材料涂层。
作为优选，所述的填料支撑板上密布筛孔。
作为优选，所述的填料层采用活性炭做吸附剂。
本实用新型有益效果为：利用文丘里效应实现了污水和空气的自混合，极大提高了污水处理效率，处理量大，可以有效的脱除污水中的氨氮，避免水体富营养化问题。
