申请日2016.04.22
公开(公告)日2016.09.21
IPC分类号C02F9/08
摘要

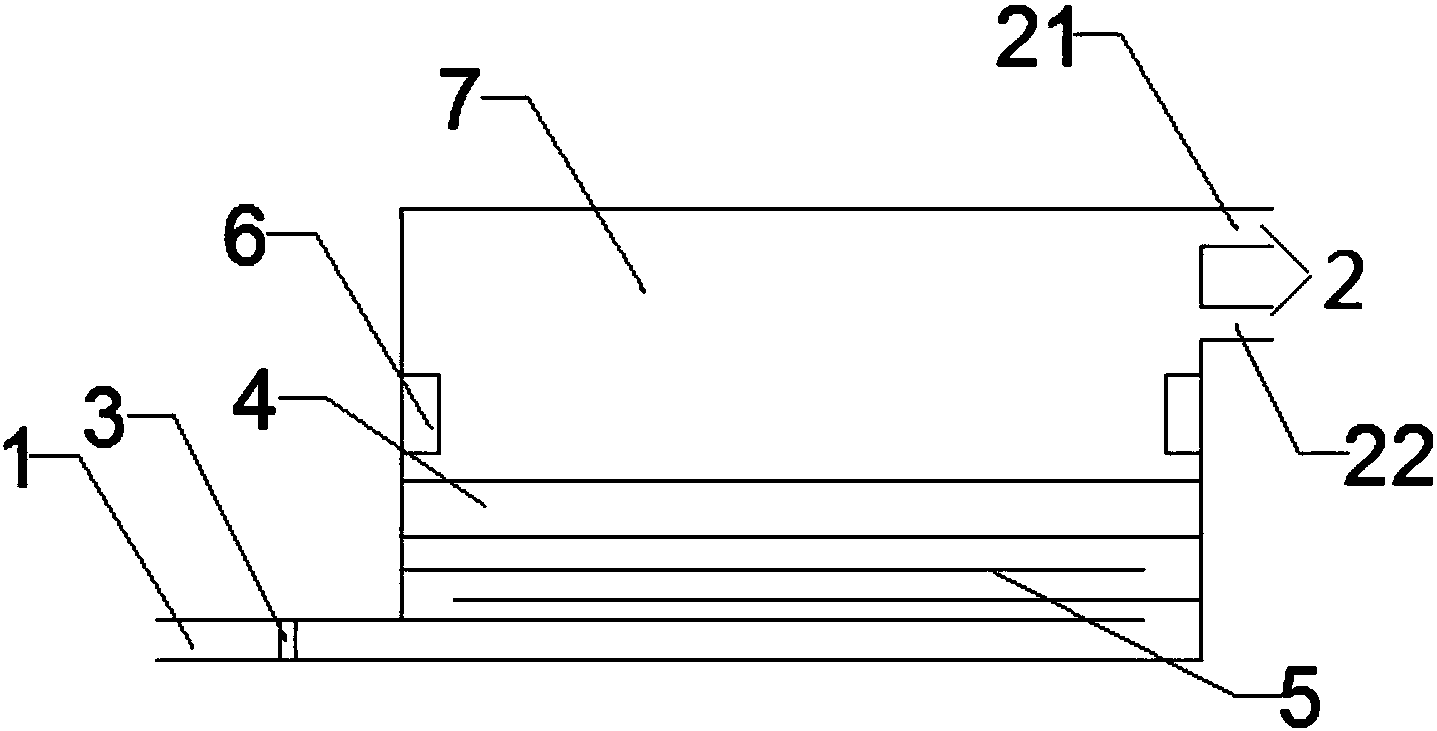

本实用新型涉及污水处理领域，具体为一种多级污水处理池。包括进水管(1)、出水管(2)与处理腔(7),所述进水管(1)内设置有固体过滤网(3),所述固体过滤网(3)竖直设置，两端与进水管(1)连接，孔隙直径为2cm，由不锈钢丝制成，所述不锈钢丝直径为2mm;处理腔(7)内设置有过滤层(4)与折流板(5)，所述过滤层(4)两端与处理腔(7)腔壁连接，折流板(5)一端与处理腔(7)腔壁连接;折流板(5)为不锈钢材质。污水由进水管进入处理腔，首先通过固体过滤网过滤大体积固体垃圾，经过折流板沉淀泥沙，然后经由过滤层析出，在处理腔上方经过超声波发生装置破乳，水油分离，水相由水相出水管流出，油相由油相出水管流出。
权利要求书
1.一种多级污水处理池,包括进水管(1)、出水管(2)与处理腔(7),其特征在于：所述进水管(1)内设置有固体过滤网(3),所述固体过滤网(3)竖直设置，两端与进水管(1)连接，孔隙直径为2cm，由不锈钢丝制成，所述不锈钢丝直径为2mm;处理腔(7)内设置有过滤层(4)与折流板(5)，所述过滤层(4)两端与处理腔(7)腔壁连接，折流板(5)一端与处理腔(7)腔壁连接;所述折流板(5)为不锈钢材质。
2.根据权利要求1所述的一种多级污水处理池，其特征在于：所述进水管(1)连接于处理腔(7)底部，出水管(2)连接于处理腔(7)上部。
3.根据权利要求1所述的一种多级污水处理池，其特征在于：所述过滤层(4)为多层结构，过滤缝隙由下至上逐渐减小。
4.根据权利要求1所述的一种多级污水处理池，其特征在于：所述折流板(5)为水平折流板。
5.根据权利要求1所述的一种多级污水处理池，其特征在于：所述折流板(5)设置有多组。
6.根据权利要求1所述的一种多级污水处理池，其特征在于：所述折流板(5)设置有3组。
7.根据权利要求1所述的一种多级污水处理池，其特征在于：所述处理腔(7)内还设置有一个超声波发生装置(6)。
8.根据权利要求1所述的一种多级污水处理池，其特征在于：所述处理腔(7)内还设置有多个超声波发生装置(6)。
9.根据权利要求8所述的一种多级污水处理池，其特征在于：所述超声波发生装置(6)设置有两个。
10.根据权利要求8所述的一种多级污水处理池，其特征在于：所述出水管(2)设置有油相出水管(21)和水相出水管(22)。
说明书
一种多级污水处理池
技术领域
本实用新型涉及污水处理领域，具体为一种多级污水处理池。
背景技术
污水处理是现在全球难题。现在大多数污水处理装置只能处理单一污染物，并不能同时处理多种复杂的污染情况。如此的污水处理装置往往十分庞大，能耗极高，且效率低下。
实用新型内容
本实用新型的目的在于提供一种多级污水处理池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级污水处理池,包括进水管、出水管与处理腔,所述进水管内设置有固体过滤网,所述固体过滤网竖直设置，两端与进水管连接，孔隙直径为2cm，由不锈钢丝制成，所述不锈钢丝直径为2mm;处理腔内设置有过滤层与折流板，所述过滤层两端与处理腔腔壁连接，折流板一端与处理腔腔壁连接;所述折流板为不锈钢材质。
优选的，所述进水管连接于处理腔底部，出水管连接于处理腔上部。
优选的，所述过滤层为多层结构，过滤缝隙由下至上逐渐减小。
优选的，所述折流板为水平折流板。
优选的，所述折流板设置有多组。
优选的，所述折流板设置有3组。
优选的，所述处理腔内还设置有多个超声波发生装置。
优选的，所述超声波发生装置设置有两个。
优选的，所述出水管设置有油相出水管和水相出水管。
与现有技术相比，本实用新型的有益效果是：污水由进水管进入处理腔，首先通过固体过滤网过滤大体积固体垃圾，经过折流板沉淀泥沙，然后经由过滤层析出，在处理腔上方经过超声波发生装置破乳，水、油分离，水相由水相出水管流出，油相由油相出水管流出。
