申请日2016.04.13
公开(公告)日2016.09.07
IPC分类号C02F9/04
摘要
本实用新型提出了一种实验室废水处理设备，包括：进水口;调节池，与所述进水口通过管路连接;混凝池，与所述调节池通过管路连接;沉淀池，与所述混凝池连通;消毒池，与所述沉淀池连通;精密过滤器，与所述消毒池连通;RO装置，与所述精密过滤器通过管路连接;出水口，与所述RO装置通过管路连接;加药装置，包括与所述混凝池连接的第一加药装置和与所述消毒池连接的第二加药装置;PLC控制柜，与所述加药装置连接。本实用新型有益效果：结构简单，装置制作成本低，能耗小，占地面积小，处理废水成本低，劳动强度低，处理效率高效果好，是成熟、经济、实用和可普遍推广的实验室废水处理设备。
权利要求书

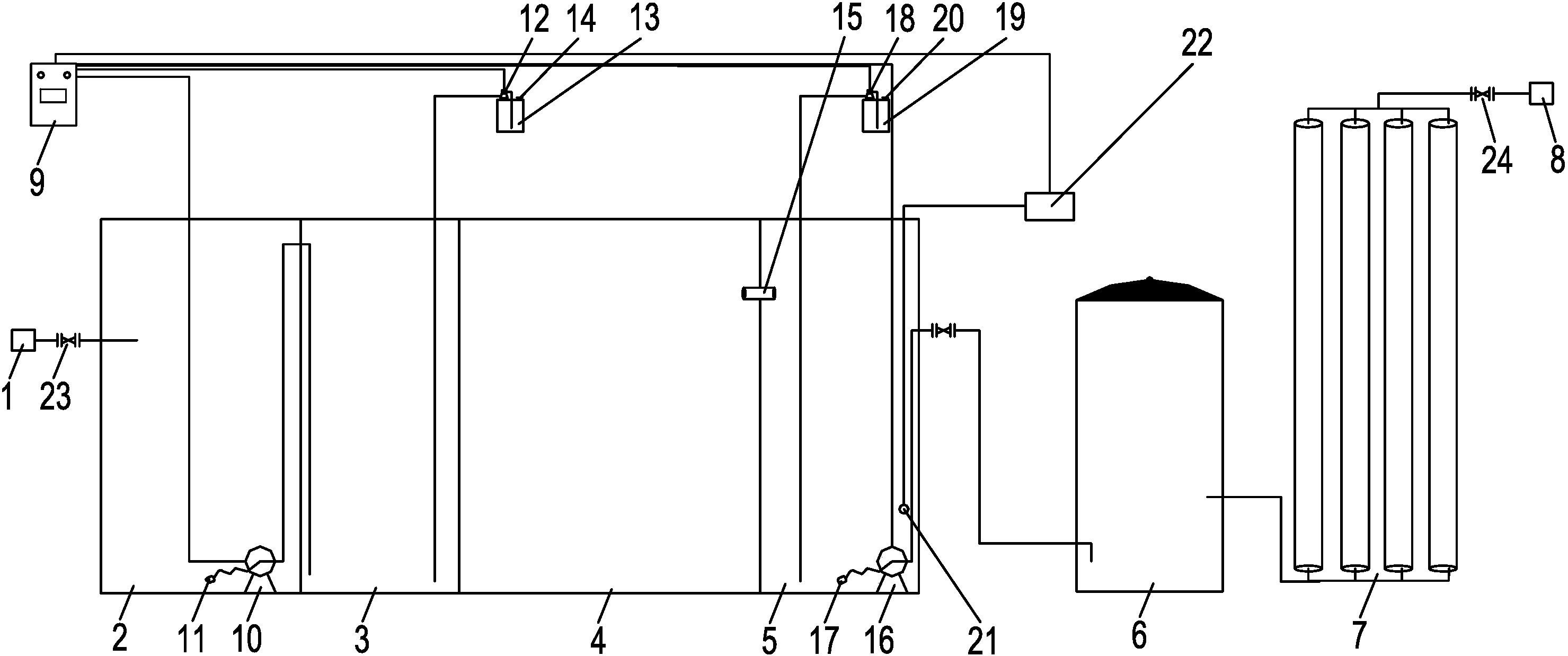

1.一种实验室废水处理设备，其特征在于，包括：
进水口(1);
调节池(2)，与所述进水口(1)通过管路连接;
混凝池(3)，与所述调节池(2)通过管路连接;
沉淀池(4)，与所述混凝池(3)连通;
消毒池(5)，与所述沉淀池(4)连通;
精密过滤器(6)，与所述消毒池(5)连通;
RO装置(7)，与所述精密过滤器(6)通过管路连接;
出水口(8)，与所述RO装置(7)通过管路连接;
加药装置，包括与所述混凝池(3)连接的第一加药装置和与所述消毒池(5)连接的第二加药装置;
PLC控制柜(9)，与所述加药装置连接。
2.根据权利要求1所述的实验室废水处理设备，其特征在于，还包括：
第一提升泵(10)，设置于所述调节池(2)内，与所述PLC控制柜(9)连接;
第一液位浮球(11)，设置于所述调节池(2)内，与所述第一提升泵(10)连接。
3.根据权利要求1所述的实验室废水处理设备，其特征在于，所述第一加药装置包括：
第一计量泵(12)，与所述PLC控制柜(9)连接，与所述混凝池(3)连通;
第一加药罐(13)，与所述第一计量泵(12)连接;
第一加药口(14)，设置于所述第一加药罐(13)上。
4.根据权利要求1所述的实验室废水处理设备，其特征在于，还包括：
溢流口(15)，所述沉淀池(4)与所述消毒池(5)通过所述溢流口(15)连通。
5.根据权利要求1所述的实验室废水处理设备，其特征在于，还包括：
第二提升泵(16)，设置于所述消毒池(5)内，与所述PLC控制柜(9)连接;
第二液位浮球(17)，设置于所述消毒池(5)内，与所述第二提升泵(16)连接。
6.根据权利要求1所述的实验室废水处理设备，其特征在于，所述第二加药装置包括：
第二计量泵(18)，与所述PLC控制柜(9)连接，与所述消毒池(5)连通;
第二加药罐(19)，与所述第二计量泵(18)连接;
第二加药口(20)，设置于所述第二加药罐(19)上。
7.根据权利要求1所述的实验室废水处理设备，其特征在于，还包括：
感应探头(21)，设置于所述消毒池(5)内;
余氯在线监测仪(22)，与所述感应探头(21)和所述PLC控制柜(9)连接。
8.根据权利要求1所述的实验室废水处理设备，其特征在于，还包括：
转子流量计(23)，设置于所述进水口(1)与所述调节池(2)之间的管路上。
9.根据权利要求1所述的实验室废水处理设备，其特征在于，还包括：
取样口(24)，设置于所述RO装置(7)与所述出水口(8)之间的管路上。
说明书
一种实验室废水处理设备
技术领域
本实用新型涉及一种实验室废水处理设备。
背景技术
随着经济的不断发展，各种实验室的数量越来越多。目前，对于各类实验室排放的废水重视不够，其污染常常被忽视，特别是小型实验室。实验室实际上是一类典型的小型污染源，排放的废水成分复杂，含有大量的有毒、有害物质。很多实验室位于城区，直接排入下水道形成交叉污染。而且，实验室的废水排放情况复杂，按化学性质可分为有机化学和无机化学两大类。不同性质的实验室的废水中污染物的成分不同。如果直接采用工业化污水处理的模式来处理，很难达到理想的处理效果。目前，一些实验室废水处理设备，劳动强度大，处理效率低且效果不够理想，同时存在结构复杂、装置制作成本高、能耗大、占地面积大、处理废水成本过高等缺点。
实用新型内容
本实用新型提出一种实验室废水处理设备，解决了现有技术中上述的问题。
本实用新型的技术方案是这样实现的：
一种实验室废水处理设备，包括：
进水口;
调节池，与所述进水口通过管路连接;
混凝池，与所述调节池通过管路连接;
沉淀池，与所述混凝池连通;
消毒池，与所述沉淀池连通;
精密过滤器，与所述消毒池连通;
RO装置，与所述精密过滤器通过管路连接;
出水口，与所述RO装置通过管路连接;
加药装置，包括与所述混凝池连接的第一加药装置和与所述消毒池连接的第二加药装置;
PLC控制柜，与所述加药装置连接。
进一步地，本实用新型所述的实验室废水处理设备，还包括：
第一提升泵，设置于所述调节池内，与所述PLC控制柜连接;
第一液位浮球，设置于所述调节池内，与所述第一提升泵连接。
进一步地，所述第一加药装置包括：
第一计量泵，与所述PLC控制柜连接，与所述混凝池连通;
第一加药罐，与所述第一计量泵连接;
第一加药口，设置于所述第一加药罐上。
进一步地，本实用新型所述的实验室废水处理设备，还包括：
溢流口，所述沉淀池与所述消毒池通过所述溢流口连通。
进一步地，本实用新型所述的实验室废水处理设备，还包括：
第二提升泵，设置于所述消毒池内，与所述PLC控制柜连接;
第二液位浮球，设置于所述消毒池内，与所述第二提升泵连接。
进一步地，所述第二加药装置包括：
第二计量泵，与所述PLC控制柜连接，与所述消毒池连通;
第二加药罐，与所述第二计量泵连接;
第二加药口，设置于所述第二加药罐上。
进一步地，本实用新型所述的实验室废水处理设备，还包括：
感应探头，设置于所述消毒池内;
余氯在线监测仪，与所述感应探头和所述PLC控制柜连接。
进一步地，本实用新型所述的实验室废水处理设备，还包括：
转子流量计，设置于所述进水口与所述调节池之间的管路上。
进一步地，本实用新型所述的实验室废水处理设备，还包括：
取样口，设置于所述RO装置与所述出水口之间的管路上。
本实用新型的有益效果为：
本实用新型所述的实验室废水处理设备，结构简单，装置制作成本低，能耗小，占地面积小，处理废水成本低，劳动强度低，处理效率高效果好，是成熟、经济、实用和可普遍推广的实验室废水处理设备。
