申请日2016.04.13
公开(公告)日2016.08.31
IPC分类号C02F9/04
摘要
本实用新型提出了一种医疗类废水处理设备，包括：进水口;调节池，与所述进水口通过管路连通;混凝池，与所述调节池连通;消毒池，与所述混凝池连通;过滤装置，包括与所述消毒池连通的第一过滤装置和与所述第一过滤装置连通的第二过滤装置;出水口，与所述第二过滤装置通过管路连通;加药装置，包括与所述混凝池连通的第一加药装置和与所述消毒池连通的第二加药装置;PLC控制柜，与所述加药装置连接。本实用新型有益效果：系统运行稳定，操作维护简单方便，占地少、投资小、运行成本低，水处理效率高，可有效去除医疗废水中的固体物、化学物、细菌、病毒，使其达到符合标准的废水，减少疾病及传染病的传播，整个工作过程自动化程度高。
权利要求书

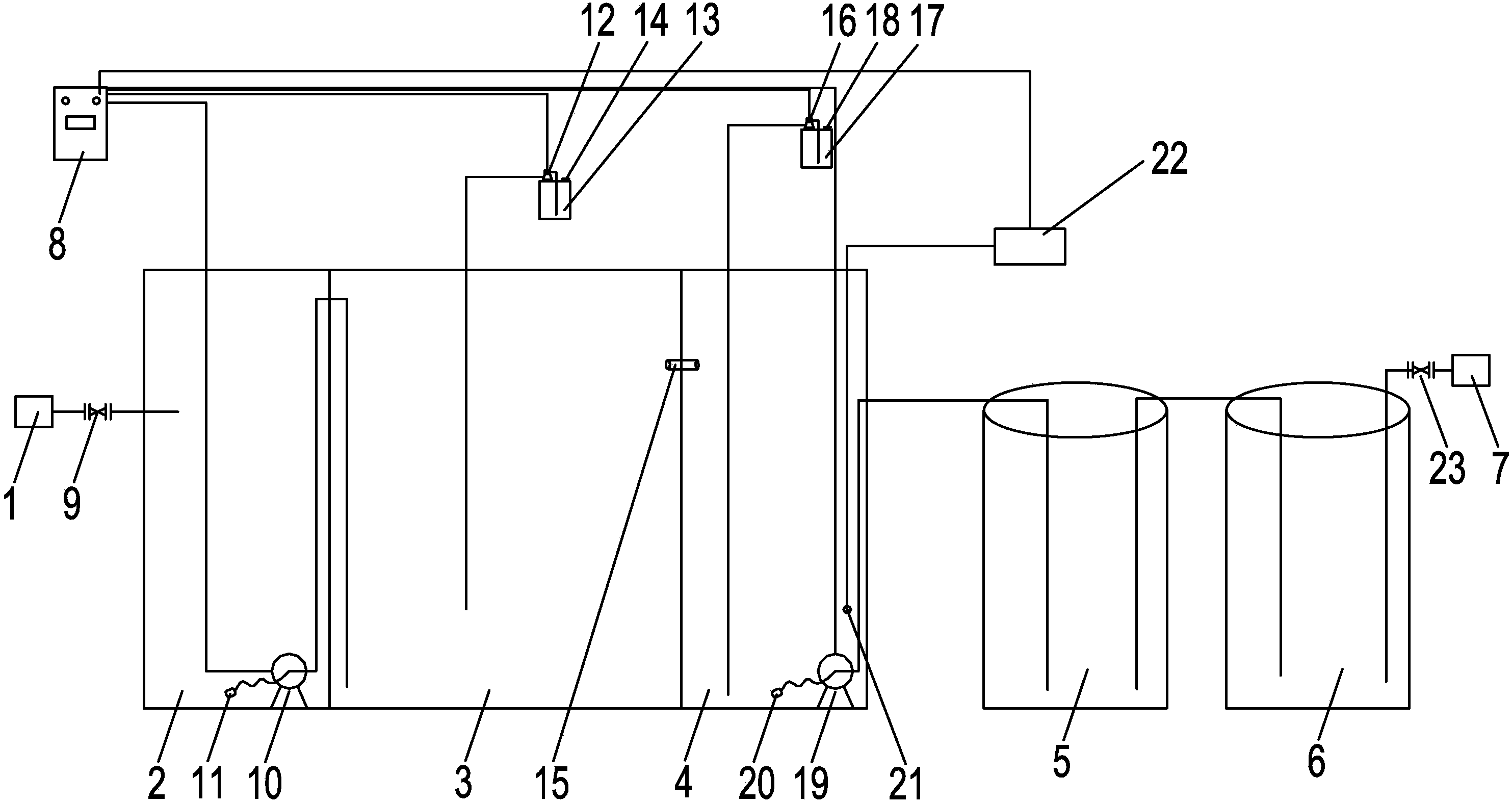

1.一种医疗类废水处理设备，其特征在于，包括：
进水口(1);
调节池(2)，与所述进水口(1)通过管路连通;
混凝池(3)，与所述调节池(2)连通;
消毒池(4)，与所述混凝池(3)连通;
过滤装置，包括与所述消毒池(4)连通的第一过滤装置(5)和与所述第一过滤装置(5)连通的第二过滤装置(6);
出水口(7)，与所述第二过滤装置(6)通过管路连通;
加药装置，包括与所述混凝池(3)连通的第一加药装置和与所述消毒池(4)连通的第二加药装置;
PLC控制柜(8)，与所述加药装置连接。
2.根据权利要求1所述的医疗类废水处理设备，其特征在于，还包括：
转子流量计(9)，设置于所述进水口(1)和所述调节池(2)之间的管路上。
3.根据权利要求1所述的医疗类废水处理设备，其特征在于，还包括：
第一提升泵(10)，设置于所述调节池(2)内，与所述PLC控制柜(8)连接，与所述混凝池(3)通过管路连通;
第一液位浮球(11)，设置于所述调节池(2)内，与所述第一提升泵(10)连接。
4.根据权利要求1所述的医疗类废水处理设备，其特征在于，第一加药装置包括：
第一计量泵(12)，与所述PLC控制柜(8)连接，与所述混凝池(3)连通;
第一加药罐(13)，与所述第一计量泵(12)连接;
第一加药口(14)，设置于所述第一加药罐(13)上。
5.根据权利要求1所述的医疗类废水处理设备，其特征在于，还包括：
溢流口(15)，所述混凝池(3)与所述消毒池(4)通过所述溢流口(15)连通。
6.根据权利要求1所述的医疗类废水处理设备，其特征在于，第二加药装置包括：
第二计量泵(16)，与所述PLC控制柜(8)连接，与所述消毒池(4)连通;
第二加药罐(17)，与所述第二计量泵(16)连接;
第二加药口(18)，设置于所述第二加药罐(17)上。
7.根据权利要求1所述的医疗类废水处理设备，其特征在于，还包括：
第二提升泵(19)，设置于所述消毒池(4)内，与所述PLC控制柜(8)连接，与所述第一过滤装置(5)通过管路连通;
第二液位浮球(20)，设置于所述消毒池(4)内，与所述第二提升泵(19)连接。
8.根据权利要求1所述的医疗类废水处理设备，其特征在于，还包括：
感应探头(21)，设置于所述消毒池(4)内;
余氯在线监测仪(22)，与所述感应探头(21)和所述PLC控制柜(8)连接。
9.根据权利要求1所述的医疗类废水处理设备，其特征在于，所述第一过滤装置(5)为石英砂过滤装置，所述第二过滤装置(6)为活性炭过滤装置。
10.根据权利要求1所述的医疗类废水处理设备，其特征在于，还包括：
取样口(23)，设置于所述第二过滤装置(6)与所述出水口(7)之间的管路上。
说明书
一种医疗类废水处理设备
技术领域
本实用新型涉及一种医疗类废水处理设备。
背景技术
目前，医院污水来源及成分复杂，危害性大，来源主要是医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。目前大多数的污水处理设备中都采用臭氧对污水进行消毒，但是在臭氧制取的过程中电能消耗大、臭氧产率低、运行成本高，制取臭氧的操作过程复杂，制取设备的运行、管理也有一定的危险性，不适合在医院中使用，同时存在易污堵、处理工艺的流程时间长、占地面积大、系统稳定性低的缺点。
实用新型内容
本实用新型提出一种医疗类废水处理设备，解决了现有技术中上述的问题。
本实用新型的技术方案是这样实现的：
一种医疗类废水处理设备，包括：
进水口;
调节池，与所述进水口通过管路连通;
混凝池，与所述调节池连通;
消毒池，与所述混凝池连通;
过滤装置，包括与所述消毒池连通的第一过滤装置和与所述第一过滤装置连通的第二过滤装置;
出水口，与所述第二过滤装置通过管路连通;
加药装置，包括与所述混凝池连通的第一加药装置和与所述消毒池连通的第二加药装置;
PLC控制柜，与所述加药装置连接。
进一步地，本实用新型所述的医疗类废水处理设备，还包括：
转子流量计，设置于所述进水口和所述调节池之间的管路上。
进一步地，本实用新型所述的医疗类废水处理设备，还包括：
第一提升泵，设置于所述调节池内，与所述PLC控制柜连接，与所述混凝池通过管路连通;
第一液位浮球，设置于所述调节池内，与所述第一提升泵连接。
进一步地，第一加药装置包括：
第一计量泵，与所述PLC控制柜连接，与所述混凝池连通;
第一加药罐，与所述第一计量泵连接;
第一加药口，设置于所述第一加药罐上。
进一步地，本实用新型所述的医疗类废水处理设备，还包括：
溢流口，所述混凝池与所述消毒池通过所述溢流口连通。
进一步地，第二加药装置包括：
第二计量泵，与所述PLC控制柜连接，与所述消毒池连通;
第二加药罐，与所述第二计量泵连接;
第二加药口，设置于所述第二加药罐上。
进一步地，本实用新型所述的医疗类废水处理设备，还包括：
第二提升泵，设置于所述消毒池内，与所述PLC控制柜连接，与所述第一过滤装置通过管路连通;
第二液位浮球，设置于所述消毒池内，与所述第二提升泵连接。
进一步地，本实用新型所述的医疗类废水处理设备，还包括：
感应探头，设置于所述消毒池内;
余氯在线监测仪，与所述感应探头和所述PLC控制柜连接。
优选地，所述第一过滤装置为石英砂过滤装置，所述第二过滤装置为活性炭过滤装置。
进一步地，本实用新型所述的医疗类废水处理设备，还包括：
取样口，设置于所述第二过滤装置与所述出水口之间的管路上。
本实用新型的有益效果为：
本实用新型所述的医疗类废水处理设备，系统运行稳定，操作维护简单方便，占地少、投资小、运行成本低，水处理效率高，可有效去除医疗废水中的固体物、化学物、细菌、病毒，使其达到符合标准的废水，减少疾病及传染病的传播，整个工作过程自动化程度高。
