申请日2016.04.13
公开(公告)日2016.08.24
IPC分类号F16J12/00
摘要
本实用新型公开了一种无废水RO净水机专用双水质碳钢压力桶，包括压力桶本体，所述的压力桶本体为上、下双层压力桶，所述的上层压力桶设有纯水口，下层压力桶设有循环水口，所述的纯水口和循环水口向压力桶本体内分别设有第一压力袋和第二压力袋，所述的第一压力袋与压力桶本体之间形成第一气腔，所述的第二压力袋与压力桶本体之间形成第二气腔。该设备安装简单，维护方便，安全耐用。
权利要求书
1.一种无废水RO净水机专用双水质碳钢压力桶，包括压力桶本体，其特征在于：所述的压力桶本体为上、下双层压力桶，所述的上层压力桶设有纯水口，下层压力桶设有循环水口，所述的纯水口和循环水口向压力桶本体内分别设有第一压力袋和第二压力袋，所述的第一压力袋与压力桶本体之间形成第一气腔，所述的第二压力袋与压力桶本体之间形成第二气腔。
2.根据权利要求1所述的无废水RO净水机专用双水质碳钢压力桶，其特征在于：所述的纯水口为2分接口。
3.根据权利要求1所述的无废水RO净水机专用双水质碳钢压力桶，其特征在于：所述的循环水口为3份接口。
4.根据权利要求1所述的无废水RO净水机专用双水质碳钢压力桶，其特征在于：所述的压力袋为纳米无菌透明压力袋。
5.根据权利要求1所述的无废水RO净水机专用双水质碳钢压力桶，其特征在于：所述的第一气腔内充有0.05-0.07Mpa压力的空气，所述的第二气腔内充有常压空气。
6.根据权利要求1所述的无废水RO净水机专用双水质碳钢压力桶，其特征在于：所述的上层压力桶上还设有气嘴，用于给上层压力桶内增压。
说明书
无废水 RO 净水机专用双水质碳钢压力桶
技术领域
本实用新型涉及净水机配套设备领域，尤其涉及一种无废水RO净水机专用双水质碳钢压力桶。
背景技术
随着人们生活水平的不断提高，人们对饮用水的质量和要求越来越高，为了适应人们的饮水要求。RO净水机应运而生，RO净水机即使用反渗透技术原理进行水过滤的净水机。在一定的压力条件下，水分子可以通过RO膜，而源水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质由于无法透过RO膜，从而使一部分水透过RO膜分离出来，未透过的水因溶质增加形成浓缩水。
但随着使用者进一步使用RO净水机发现，RO净水机制出来的水虽然干净、健康，但浪费水的现象非常明显，每制得一吨纯净水约需要浪费掉5～6吨重的自来水，这与国家的节能减排目标背道而驰。
现有的无废水RO净水机压力桶因为同时有纯水承压储存系统和废水承压再循环处理系统，压力桶体积大也更易损坏。
实用新型内容
为解决上述技术问题，本实用新型提供一种无废水RO净水机专用双水质碳钢压力桶。该压力桶使两种不同水质的承压水之间压力不互相传递，节约所占空间，设计集成化。

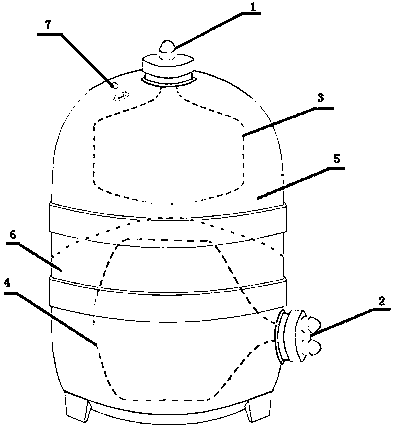

本实用新型是通过如下技术方案实现的：一种无废水RO净水机专用双水质碳钢压力桶，包括压力桶本体，所述的压力桶本体为上、下双层压力桶，所述的上层压力桶设有纯水口，下层压力桶设有循环水口，所述的纯水口和循环水口向压力桶本体内分别设有第一压力袋和第二压力袋，所述的第一压力袋与压力桶本体之间形成第一气腔，所述的第二压力袋与压力桶本体之间形成第二气腔。
优选地，所述的纯水口为2分接口。
优选地，所述的循环水口为3份接口。
优选地，所述的压力袋为纳米无菌透明压力袋。
进一步地，所述的第一气腔内充有0.05-0.07Mpa压力的空气，所述的第二气腔内充有常压空气。
进一步地，所述的上层压力桶上还设有气嘴，用于给上层压力桶内增压。
本实用新型用碳钢焊接称双层桶，内外层抛光喷漆，压力袋和其他附件与桶组装，桶体可承压2.0Mpa。
本实用新型相比现有技术，具有以下有益效果：
1. 本实用新型将“纯水承压储存”和“废水承压储存再循环利用”合理分开，可以做到承压容器水压的精确控制。
2. 本实用新型上下桶组合，替代了两个分离桶，节约了所占空间，工作稳定，使用寿命长达10年以上，是传统压力桶的3倍以上。
