申请日2016.04.22
公开(公告)日2016.08.31
IPC分类号C02F9/14; C02F101/16
摘要
本实用新型公开了一种一体化膜法污水净化设备;属于污水处理设备技术领域;其技术要点包括筒体，在筒体内沿筒体长度方向依序设有密闭的缺氧区以及相互导通连接的好氧区和兼氧区;在筒体侧壁上设有与缺氧区导通连接的进水管;在缺氧区上部设有与缺氧区导通连接的溢流管道，溢流管道自由端延伸至兼氧区内;在筒体内设有抽水泵;在好氧区内设有过滤机构;所述过滤机构出水端与抽水泵进水端连接，抽水泵出水端与设在筒体侧壁上的出水管导通连接;所述抽水泵与控制单元连接;本实用新型旨在提供一种使用方便、效果良好的一体化膜法污水净化设备;用于净化污水。
权利要求书

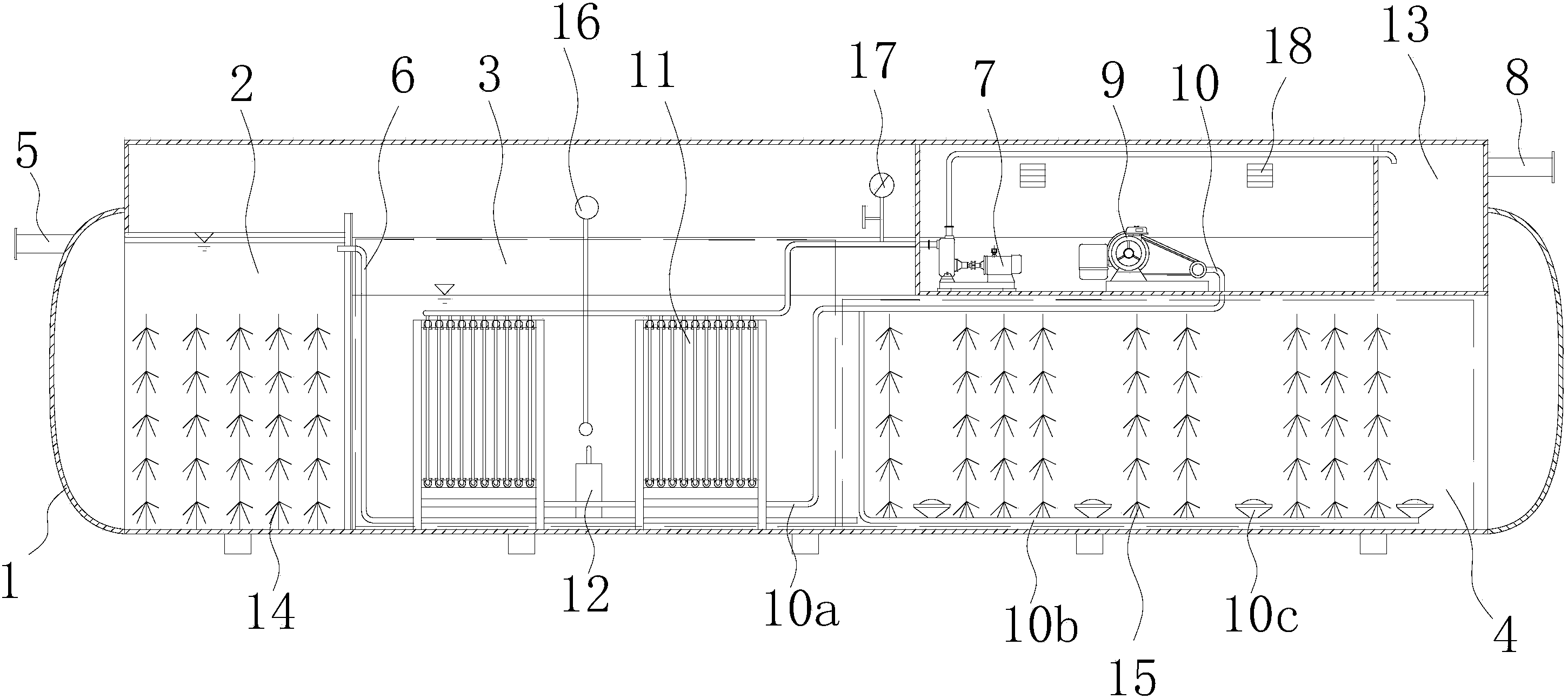

1.一种一体化膜法污水净化设备，包括筒体(1)，其特征在于，在筒体(1)内沿筒体(1)长度方向依序设有密闭的缺氧区(2)以及相互导通连接的好氧区(3)和兼氧区(4);在筒体(1)侧壁上设有与缺氧区(2)导通连接的进水管(5);在缺氧区(2)上部设有与缺氧区(2)导通连接的溢流管道(6)，溢流管道(6)自由端延伸至兼氧区(4)内;在筒体(1)内设有抽水泵(7);在好氧区(3)内设有过滤机构;所述过滤机构出水端与抽水泵(7)进水端连接，抽水泵(7)出水端与设在筒体(1)侧壁上的出水管(8)导通连接;所述抽水泵(7)与控制单元连接。
2.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在筒体(1)内设有风机(9)，所述风机(9)出风口连接有曝气管道(10);所述风机(9)与控制单元连接;所述曝气管道(10)下端分叉为第一曝气支管(10a)和第二曝气支管(10b);第一曝气支管(10a)与过滤机构连接，第二曝气支管(10b)设置在兼氧区(4)下部。
3.根据权利要求2所述的一种一体化膜法污水净化设备，其特征在于，第二曝气支管(10b)上分布有若干微孔曝气头(10c)。
4.根据权利要求2所述的一种一体化膜法污水净化设备，其特征在于，所述过滤机构由若干个相互连接的膜组件(11)组成;所述抽水泵(7)与膜组件(11)出水端连接;第一曝气支管(10a)与膜组件(11)曝气管接口导通连接。
5.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在好氧区(3)内设有潜水泵(12)，所述潜水泵(12)进水端设置在好氧区(3)内，所述潜水泵(12)出水端通过管路与进水管(5)连接。
6.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在筒体(1)内设有清水池(13)，所述抽水泵(7)出水端与清水池(13)导通连接，所述出水管(8)与清水池(13)导通连接。
7.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在缺氧区(2)内设有用于附着微生物生长的第一填料(14);在兼氧区(4)内设有用于附着微生物生长的第二填料(15)。
8.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在好氧区(3)内设有液位控制器(16)，所述液位控制器(16)与控制单元连接。
9.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在抽水泵(7)进水端侧边的管道上设有真空表(17)，所述真空表(17)与控制单元连接。
10.根据权利要求1所述的一种一体化膜法污水净化设备，其特征在于，在风机(9)侧边的筒体(1)上设有百叶窗(18)。
说明书
一种一体化膜法污水净化设备
技术领域
本实用新型涉及一种净化设备，更具体地说，尤其涉及一种一体化膜法污水净化设备。
背景技术
目前乡镇农村污水处理率不高，大部分不经处理就排放，加剧了自然水体的污染。而农村污水具有这些特点：(1)污染面广且分散。与城市相比，农村的占地面积大，人口不集中，分布密度小。污水排放相当分散，管网不能延伸到户。(2)水质、水量地区差异较大。因各地区的地理环境、经济条件、季节和生活习惯的差异而有较大的不同。总体上经济发达的地区水量大于落后地区，旱季的各指标浓度高于雨季。(3)间歇排放。农村污水的排放一般在上午、中午、下午各有一个高峰时段，夜间排放量小。排放为不均匀排放，日变化系数较大。(4)水质相对稳定。氮、磷和有机物含量较高，一般不含重金属和有毒有害物质，可生化性好。在这种情况下，选择合适的分散式中小规模污水净化器是关键。而传统的单一膜法技术存在着脱氮除磷效果低、污泥处理成本高、自控化程度低、占地面积大的问题，不能满足污水处理和回用的要求。因此亟需一种高效的一体化膜法污水净化器。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种使用方便、效果良好的一体化膜法污水净化设备。
本实用新型的技术方案是这样实现的：一种一体化膜法污水净化设备，包括筒体，在筒体内沿筒体长度方向依序设有密闭的缺氧区以及相互导通连接的好氧区和兼氧区;在筒体侧壁上设有与缺氧区导通连接的进水管;在缺氧区上部设有与缺氧区导通连接的溢流管道，溢流管道自由端延伸至兼氧区内;在筒体内设有抽水泵;在好氧区内设有过滤机构;所述过滤机构出水端与抽水泵进水端连接，抽水泵出水端与设在筒体侧壁上的出水管导通连接;所述抽水泵与控制单元连接。
上述的一种一体化膜法污水净化设备中，在筒体内设有风机，所述风机出风口连接有曝气管道;所述风机与控制单元连接;所述曝气管道下端分叉为第一曝气支管和第二曝气支管;第一曝气支管与过滤机构连接，第二曝气支管设置在兼氧区下部。
上述的一种一体化膜法污水净化设备中，第二曝气支管上分布有若干微孔曝气头。
上述的一种一体化膜法污水净化设备中，所述过滤机构由若干个相互连接的膜组件组成;所述抽水泵与膜组件出水端连接;第一曝气支管与膜组件曝气管接口导通连接。
上述的一种一体化膜法污水净化设备中，在好氧区内设有潜水泵，所述潜水泵进水端设置在好氧区内，所述潜水泵出水端通过管路与进水管连接。
上述的一种一体化膜法污水净化设备中，在筒体内设有清水池，所述抽水泵出水端与清水池导通连接，所述出水管与清水池导通连接。
上述的一种一体化膜法污水净化设备中，在缺氧区内设有用于附着微生物生长的第一填料;在兼氧区内设有用于附着微生物生长的第二填料。
上述的一种一体化膜法污水净化设备中，在好氧区内设有液位控制器，所述液位控制器与控制单元连接。
上述的一种一体化膜法污水净化设备中，在抽水泵进水端侧边的管道上设有真空表，所述真空表与控制单元连接。
上述的一种一体化膜法污水净化设备中，在风机侧边的筒体上设有百叶窗。
本实用新型采用上述结构后，具有的有益效果为：
(1)占地面积小：本实用新型将传统的调节池、缺氧池、厌氧池、好氧池、沉淀池等反应区经过设计后，融合在一个占地面积很小的筒体里，不仅节约了土地成本，且不需要大面积的土建，减少了施工投入，也节省了人力成本;
(2)污泥产量低：在兼氧区特点环境下培养生长的益生菌能分解有机污泥，使有机污泥接近零排放;
(3)脱氮效果好除磷：好氧区污泥龄长，有利于硝化细菌生长;同时将经过好氧硝化处理的污水，通过管路回流到进水管进入缺氧区内，提高了污水反硝化的效果，有利于污水中氮的去除;兼氧区的益生菌能有效降解磷;
(4)自动化程度高：一体化膜法污水净化器，设备简单，设备操作可完全通自动化程序控制，可实现无人值守，进一步减少了成本;
(5)出水水质高：经过缺氧区、兼氧区、好氧区处理后的水满足城市杂用水水质要求，出水可用于绿化、景观、环卫等。
