申请日2016.04.13
公开(公告)日2016.08.17
IPC分类号B01J49/00; C02F1/42
摘要
本实用新型公开了一种水处理用离子交换剂自动再生设备，包括置换剂加工装置、置换剂筒、交换剂安置层、固定平台，所述置换剂加工装置一侧焊接有所述固定平台，所述固定平台上设置有固定螺丝，所述固定螺丝连接着底座，所述固定平台上设置有置换装置，所述置换装置上方安装有所述置换剂筒，所述置换剂筒下方设置有所述交换剂安置层，所述交换剂安置层一侧安装有交换剂入口阀，所述置换装置下方安装有废料收集筒，所述置换剂加工装置上方一侧安装有置换剂注入管。有益效果在于：使用时，只需将离子交换剂置于所述交换剂安置层内，置换剂即可在重力作用下对失效的离子交换剂进行置换，并对废弃溶液进行回收利用，减少了离子交换剂的再生成本。
权利要求书
1.一种水处理用离子交换剂自动再生设备，其特征在于：包括置换剂加工装置、置换剂筒、交换剂安置层、固定平台，所述置换剂加工装置一侧焊接有所述固定平台，所述固定平台上设置有固定螺丝，所述固定螺丝连接着底座，所述固定平台上设置有置换装置，所述置换装置上方安装有所述置换剂筒，所述置换剂筒下方设置有所述交换剂安置层，所述交换剂安置层一侧安装有交换剂入口阀，所述置换装置下方安装有废料收集筒，所述置换剂加工装置上方一侧安装有置换剂注入管。
2.根据权利要求1所述的一种水处理用离子交换剂自动再生设备，其特征在于：所述固定平台焊接在所述置换剂加工装置一侧，所述固定螺丝通过螺纹安装在所述固定平台上。
3.根据权利要求1所述的一种水处理用离子交换剂自动再生设备，其特征在于：所述底座与所述固定螺丝螺母部分相连接，所述置换装置通过所述固定螺丝固定安装在所述固定平台上。
4.根据权利要求1所述的一种水处理用离子交换剂自动再生设备，其特征在于：所述置换剂筒安装在所述置换装置最上端，所述交换剂安置层焊接在所述置换剂筒下方，所述交换剂入口阀通过螺纹固定安装在所述交换剂安置层一侧。
5.根据权利要求1所述的一种水处理用离子交换剂自动再生设备，其特征在于：所述废料收集筒焊接安装在所述置换装置下方，与所述交换剂安置层相连接，所述置换剂注入管通过螺纹与所述置换剂加工装置相连接。
说明书
一种水处理用离子交换剂自动再生设备
技术领域
本实用新型属于水处理设备领域，具体涉及一种水处理用离子交换剂自动再生设备。
背景技术
离子交换剂是一种用于离子交换的物质。其能够与溶液中的离子进行等量的交换反应，常用于电解质溶质的吸附剂和有些化学反应的催化剂，还可充当有些有机液体的脱水剂。但是其在使用一段时间以后，由于置换反应，会让离子交换剂失去作用，因此需要一种可以将失效离子交换剂进行还原的装置。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种水处理用离子交换剂自动再生设备。
本实用新型通过以下技术方案来实现上述目的：

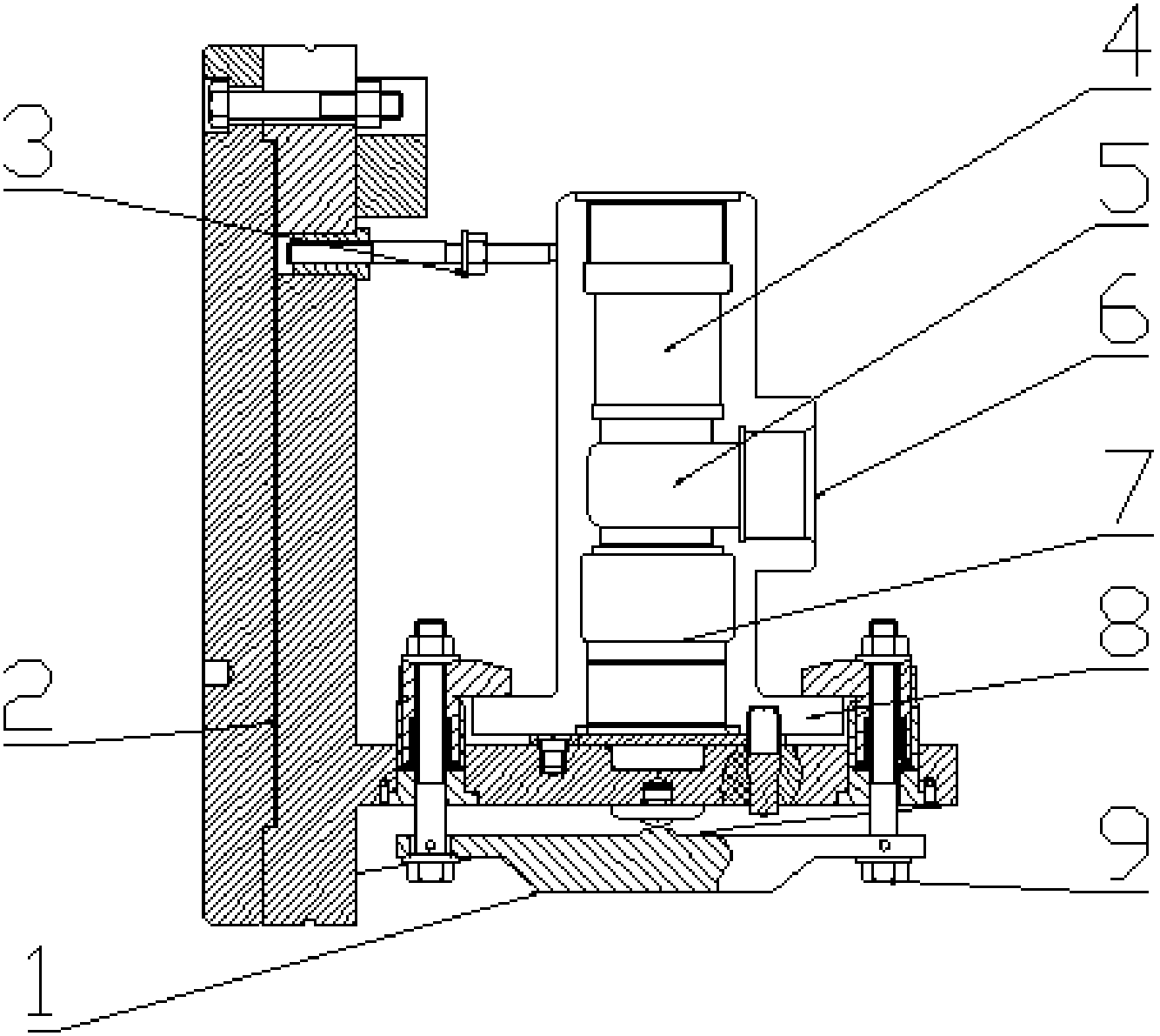

一种水处理用离子交换剂自动再生设备，包括置换剂加工装置、置换剂筒、交换剂安置层、固定平台，所述置换剂加工装置一侧焊接有所述固定平台，所述固定平台上设置有固定螺丝，所述固定螺丝连接着底座，所述固定平台上设置有置换装置，所述置换装置上方安装有所述置换剂筒，所述置换剂筒下方设置有所述交换剂安置层，所述交换剂安置层一侧安装有交换剂入口阀，所述置换装置下方安装有废料收集筒，所述置换剂加工装置上方一侧安装有置换剂注入管。
上述结构中，所述置换装置采用上下分层设计，可以利用重力加速对离子交换剂的置换反应。
为了进一步提高其工作性能，所述固定平台焊接在所述置换剂加工装置一侧，所述固定螺丝通过螺纹安装在所述固定平台上。
为了进一步提高其工作性能，所述底座与所述固定螺丝螺母部分相连接，所述置换装置通过所述固定螺丝固定安装在所述固定平台上。
为了进一步提高其工作性能，所述置换剂筒安装在所述置换装置最上端，所述交换剂安置层焊接在所述置换剂筒下方，所述交换剂入口阀通过螺纹固定安装在所述交换剂安置层一侧。
为了进一步提高其工作性能，所述废料收集筒焊接安装在所述置换装置下方，与所述交换剂安置层相连接，所述置换剂注入管通过螺纹与所述置换剂加工装置相连接。
有益效果在于：使用时，只需将离子交换剂置于所述交换剂安置层内，置换剂即可在重力作用下对失效的离子交换剂进行置换，并对废弃溶液进行回收利用，减少了离子交换剂的再生成本。
