申请日2016.04.13
公开(公告)日2016.08.17
IPC分类号C21D1/64; B01D21/02
摘要
本实用新型涉及一种具有废水再利用功能的淬火池，其包括水槽、设置在水槽底部的轴流泵、与水槽相连通的沉淀降温槽、与沉淀降温槽相连通的排水管、一端通过水泵与排水管相连通的供水管以及与供水管另一端相连通的喷淋管;采用轴流泵做功使池内的水实现流动，可将工件附近温度较高的水及时冲走，不断有温度较低的水对工件进行冲刷，可长时间使工件与温度较低的水接触，淬火效果好，工作效率高，同时在设置有沉淀降温槽，当池内水温较高或杂质较多时，可将淬火池内的水排放至沉淀降温槽内，由沉降降温槽进行沉淀和降温后再排入淬火池内进行二次利用。沉淀降温槽分为多个小沉淀池，相邻侧壁上的导流槽相对交错设置，增加了沉淀距离，保证沉淀效果。
权利要求书

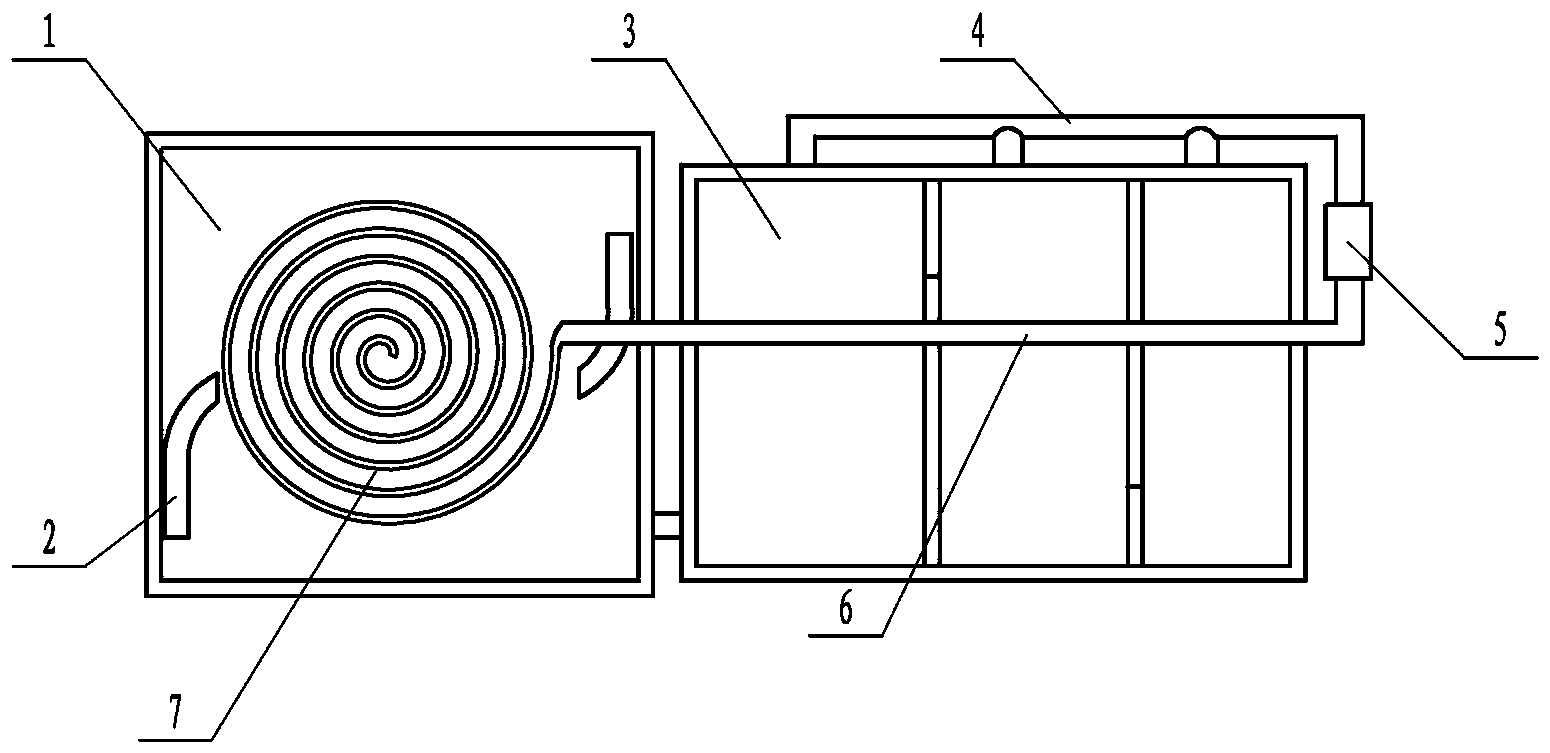

1.一种具有废水再利用功能的淬火池，其特征在于其包括水槽(1)、设置在水槽底部的轴流泵(2)、与水槽(1)相连通的沉淀降温槽(3)、与沉淀降温槽(3)相连通的排水管(4)、一端通过水泵(5)与排水管(4)相连通的供水管(6)以及与供水管(6)另一端相连通的喷淋管(7);
所述沉淀降温槽(3)包括依次设置的第一沉淀池(301)、第二沉淀池(302)、以及第三沉淀池(303)，所述第一沉淀池(301)与第二沉淀池(302)间隔的侧壁上侧一端设置有第一导流槽(304)，所述第二沉淀池(302)与第三沉淀池(303)的侧壁上侧与第一导流槽(304)位置相反一端设置有第二导流槽(305);在第一沉淀池(301)的后侧壁上设置有第一排水口(306)，第二沉淀池(302)的后侧壁上设置有第二排水口(307)，第三沉淀池(303)的后侧壁上设置有第三排水口(308)，所述第一排水口(306)、第二排水口(307)以及第三排水口(308)距离地面高度依次降低并且均与排水管(4)相连通，所述水槽(1)与第一沉淀池(301)相连通;
所述喷淋管(7)设置在水槽(1)的正上方，为铝制螺旋盘管，在喷淋管(7)上均匀设置有喷淋孔。
2.根据权利要求1所述的一种具有废水再利用功能的淬火池，其特征在于所述轴流泵(2)设置有两个以上，多个所述轴流泵(2)沿同一个方向依次设置在水槽(1)内。
说明书
一种具有废水再利用功能的淬火池
技术领域
本实用新型涉及一种具有废水再利用功能的淬火池。
背景技术
淬火是将金属工件加热到奥氏体化温度并保温一定时间，然后以大于临界冷却速度冷却，以获得非扩散性转变组织，如马氏体、贝氏体或奥氏体等的热处理工艺。淬火冷是将加热后的工件进行快速冷却的过程，它对组织转变及获得所需性能至关重要。为实现金属工件的淬火冷却达到所要求的组织和性能，同时又避免工件在冷却过程中开裂和变形，其中淬火冷却设备的选择至关重要。目前现有的一些淬火池均匀普通水池，水池内的水缺乏流动性，在进行淬火工作时，放入工件后，工件会将周围的水迅速加热升温，淬火效果较差。
实用新型内容
本实用新型所要解决的技术问题是提供一种水的流动性好同时又能回收利用水的淬火池。
本实用新型所采用的技术方案是：一种具有废水再利用功能的淬火池，其包括水槽、设置在水槽底部的轴流泵、与水槽相连通的沉淀降温槽、与沉淀降温槽相连通的排水管、一端通过水泵与排水管相连通的供水管以及与供水管另一端相连通的喷淋管。
所述沉淀降温槽包括依次设置的第一沉淀池、第二沉淀池、以及第三沉淀池，所述第一沉淀池与第二沉淀池间隔的侧壁上侧一端设置有第一导流槽，所述第二沉淀池与第三沉淀池的侧壁上侧与第一导流槽位置相反一端设置有第二导流槽;在第一沉淀池的后侧壁上设置有第一排水口，第二沉淀池的后侧壁上设置有第二排水口，第三沉淀池的后侧壁上设置有第三排水口，所述第一排水口、第二排水口以及第三排水口距离地面高度依次降低并且均与排水管相连通，所述水槽与第一沉淀池相连通。
所述喷淋管设置在水槽的正上方，为铝制螺旋盘管，在喷淋管上均匀设置有喷淋孔。
所述轴流泵设置有两个以上，多个所述轴流泵沿同一个方向依次设置在水槽内。
本实用新型的积极效果为：采用轴流泵做功使池内的水实现流动，可将工件附近温度较高的水及时冲走，不断有温度较低的水对工件进行冲刷，可长时间使工件与温度较低的水接触，淬火效果好，工作效率高。同时由于轴流泵的特性，可以长期浸入水中运行，不易损坏，电机与水泵构成一体，现场安装方便快速，同时噪声低，在池底设置保持地面的环境。同时设置有沉淀降温槽，当池内水温较高或杂质较多时，可将淬火池内的水排放至沉淀降温槽内，由沉降降温槽进行沉淀和降温后再排入淬火池内进行二次利用。沉淀降温槽分为多个小沉淀池，相邻侧壁上的导流槽相对交错设置，增加了沉淀距离，同时有效降低水的流速，增加沉淀时间，保证沉淀效果，同时延长沉淀时间也有助于降温，保证二次利用时的淬火效果。喷淋管为铝制螺旋盘管，增加水流的流动距离，同时采用铝管，散热效果好，有效保证水的降温效果。
