申请日2016.04.13
公开(公告)日2016.08.24
IPC分类号C05F17/02; C05F7/00
摘要
本实用新型公开了一种用于污泥处理处置的全封闭转鼓式好氧堆肥装置，包括污泥储仓、添加料储仓、进料输送机、混合搅拌机、发酵转鼓以及出料输送机，所述的进料输送机分别斜向连接在污泥储仓和添加料储仓与所述的混合搅拌机之间，所述的混合搅拌机设置在发酵转鼓的前端上部，所述的出料输送机斜向设置在发酵转鼓的后端下部。通过上述方式，本实用新型提供的用于污泥处理处置的全封闭转鼓式好氧堆肥装置，运行可靠，降低成套设备的成本，为污泥无害化农用技术应用创造良好的条件，加快了发酵速度，占地面积小，能耗很低，投资成本低，出泥是A级肥料，对环境不会造成二次污染，且采用全封闭发酵，发酵充分，没有任何臭气。
权利要求书
1.一种用于污泥处理处置的全封闭转鼓式好氧堆肥装置，其特征在于，包括污泥储仓、添加料储仓、进料输送机、混合搅拌机、发酵转鼓以及出料输送机，所述的进料输送机分别斜向连接在污泥储仓和添加料储仓与所述的混合搅拌机之间，所述的混合搅拌机设置在发酵转鼓的前端上部，所述的出料输送机斜向设置在发酵转鼓的后端下部。
2.根据权利要求1所述的用于污泥处理处置的全封闭转鼓式好氧堆肥装置，其特征在于，所述的全封闭转鼓式好氧堆肥装置还包括驱动装置，所述的驱动装置设置在发酵转鼓底部的中间位置。
3.根据权利要求2所述的用于污泥处理处置的全封闭转鼓式好氧堆肥装置，其特征在于，所述的全封闭转鼓式好氧堆肥装置还包括电控柜，所述的电控柜与驱动装置连接。
4.根据权利要求1所述的用于污泥处理处置的全封闭转鼓式好氧堆肥装置，其特征在于，所述的全封闭转鼓式好氧堆肥装置还包括控制器和传感器，所述的控制器和传感器均设置在发酵转鼓的内部。
说明书
一种用于污泥处理处置的全封闭转鼓式好氧堆肥装置
技术领域
本实用新型属于环境保护的领域，尤其涉及一种用于污泥处理处置的全封闭转鼓式好氧堆肥装置。
背景技术
资源是保证人类生存最基本的条件，因而保护水资源、防止污水对环境的污染，是人类造福于千秋万代的重要责任。为了改善我国水资源污染严重的现状，从“九五”期间污水治理问题得到充分重视，城市污水处理工程项目发展很快。然而对于随之产生的大量污泥，目前我国大多采用填埋处理，处理不当仍会造成对环境的二次污染。污泥的处理处置和利用已经越来越成为我国急需解决的大问题。
污泥是污水处理过程中产生的沉淀物质，它包括污水中的泥砂、纤维、动植物残体等固体颗粒及其凝结的絮状物，各种胶体、有机物及吸附的金属元素、微生物、病菌、虫卵、杂草种子等综合固体物质。由于城市污水处理厂的污泥中主要成份为有机物，因而其本身就是很好的农用有机肥原料，可进行综合利用，将其变废为利。本工程采用城市污泥无害化农用技术，将城市污泥与添加物质(其成份主要为菌种、粉煤灰及N、P、K营养素等)混合，制成可用于播种机播撒的有机无机复合颗粒肥，这种复合肥产品属高效无机有机缓释肥，对提高农作物产量、保护土壤有明显效果，是具有较大发展潜力的农业肥料品种。因此利用城市污泥添加粉煤灰制肥，即可为农业提供复合肥产品，满足我国农业化肥产品结构调整的需要，同时实现了对城市污泥和粉煤灰等环境污染源的综合利用，使废物资源化。有着极大、长远的社会效益和一定的经济效益。
从世界范围看，城市污泥的处理处置方法主要有堆肥、焚烧、投海、填埋等多种形式。其中焚烧法的技术与设备复杂，能耗大，投资高，并伴有大气污染问题;填埋法受到用地的限制;投海会污染海洋，对海洋生态系统和人类食物链会造成威胁，国际公约已明令禁止;用堆肥法处理后的城市污泥进行农业利用，具有经济简便、可资源化等优点，已经引起广泛重视，是目前呼声最高的处理途径。
堆肥技术是发达国家在20世纪初开发研究成功的，目前在英国、美国、德国、日本等国家都已广泛采用高温堆肥技术对城市污泥进行无害化处理，如美国每年约有49%的城市污泥制成肥料施于农田或林地。
污泥堆肥工艺分为好氧发酵和厌氧发酵两种工艺过程。厌氧发酵产生沼气，可以回收能源，解决污水厂的供热问题，但缺点是设备一次性投资高，运行管理复杂，要求严格，适合于大型污水厂液态污泥的处理，处理后的污泥达到减量化稳定化后，如重金属达到农用肥料标准可用于农用肥料。好氧发酵过程通过好氧性微生物的生物代谢作用，使污泥中有机物转化成富含植物营养物的腐殖质，反应的最终代谢物是CO2、H2O和热量，大量热量使物料维持持续高温，降低物料的含水率，有效地去除病原体、寄生虫卵和杂草种子，使污泥达到减量化、稳定化、无害化、资源化目的，但缺点是不能回收能源。经比较，好氧发酵的设备投资及运行能耗均比厌氧发酵降低1/3，是属于节能高效的制肥工艺。同时，由于其设备较少，运行管理简单，特别适合于中小型污水处理厂。
实用新型内容
本实用新型主要解决的技术问题是提供一种用于污泥处理处置的全封闭转鼓式好氧堆肥装置，运行可靠，降低成套设备的成本，为污泥无害化农用技术应用创造良好的条件，加快了发酵速度，占地面积小，能耗很低，投资成本低，出泥是A级肥料，符合GB15063-94，对环境不会造成二次污染，且采用全封闭发酵，发酵充分，没有任何臭气。

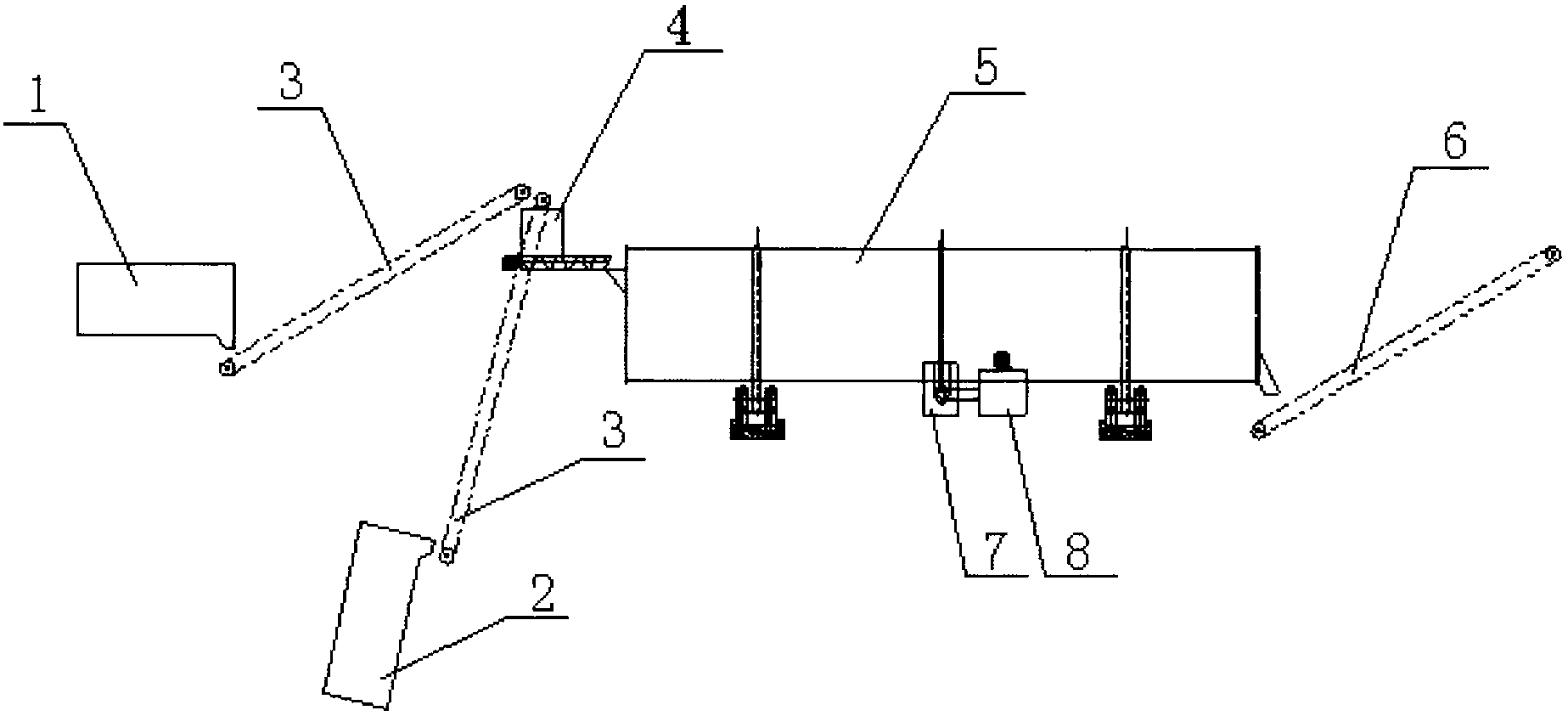

为解决上述技术问题，本实用新型采用的一个技术方案是：提供了一种用于污泥处理处置的全封闭转鼓式好氧堆肥装置，包括污泥储仓、添加料储仓、进料输送机、混合搅拌机、发酵转鼓以及出料输送机，所述的进料输送机分别斜向连接在污泥储仓和添加料储仓与所述的混合搅拌机之间，所述的混合搅拌机设置在发酵转鼓的前端上部，所述的出料输送机斜向设置在发酵转鼓的后端下部。
在本实用新型一个较佳实施例中，所述的全封闭转鼓式好氧堆肥装置还包括驱动装置，所述的驱动装置设置在发酵转鼓底部的中间位置。
在本实用新型一个较佳实施例中，所述的全封闭转鼓式好氧堆肥装置还包括电控柜，所述的电控柜与驱动装置连接。
在本实用新型一个较佳实施例中，所述的全封闭转鼓式好氧堆肥装置还包括控制器和传感器，所述的控制器和传感器均设置在发酵转鼓的内部。
本实用新型的有益效果是：本实用新型的用于污泥处理处置的全封闭转鼓式好氧堆肥装置，运行可靠，降低成套设备的成本，为污泥无害化农用技术应用创造良好的条件，加快了发酵速度，占地面积小，能耗很低，投资成本低，出泥是A级肥料，对环境不会造成二次污染，且采用全封闭发酵，发酵充分，没有任何臭气。
