申请日2016.04.13
公开(公告)日2016.08.24
IPC分类号E03F5/14
摘要
本实用新型公开了一种废水排放口的截污装置包括：顶盖框、入水口、下出水口、上出水口、空心柱，所述顶盖框设有按钮，所述顶盖框设有铃铛，所述空心柱底部设有铁条，所述铁条上设有浮球，所述浮球与木杆固定连接，所述空心柱下设有铁架，所述铁架与滑轮活动配合，所述铁架上设有滤纸。所述下出水口通过管道与上出水口固定连接，所述出水口设有一层滤纸。本实用新型截污能力强，清渣简单，清渣周期短，结构简单，操作方便，方便收集杂物，不用另设一台格栅备用，劳动强度小，给长期维护带来很多方便。
权利要求书

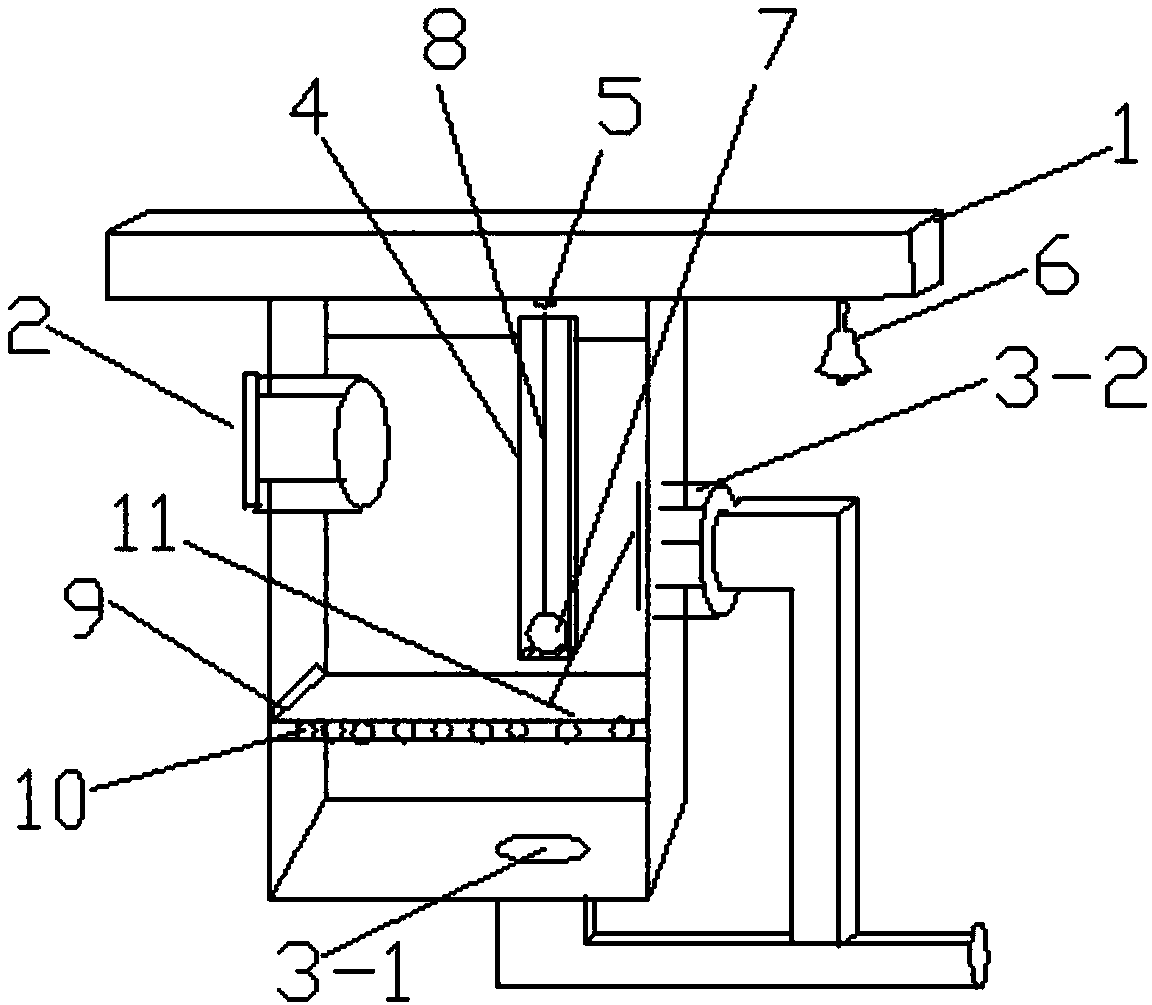

1.一种废水排放口的截污装置，其特征在于：其结构包括：顶盖框(1)、入水口(2)、下出水口(3-1)、上出水口(3-2)、空心柱(4)，所述顶盖框(1)设有按钮(5)，所述顶盖框(1)设有铃铛(6)，所述空心柱(4)底部设有铁条，所述铁条上设有浮球(7)，所述浮球(7)与木杆(8)固定连接，所述空心柱(4)下设有铁架(9)，所述铁架(9)与滑轮(10)活动配合，所述铁架(9)上设有滤纸(11)，所述下出水口(3-1)通过管道与上出水口(3-2)固定连接，所述出水口(3-2)设有一层滤纸(11)。
2.根据权利要求1所述一种废水排放口的截污装置，其特征在于：所述铁架(9)上设有铁条，铁架(9)外设有把手，空心柱(4)通过铁杆与框架固定连接。
3.根据权利要求1所述一种废水排放口的截污装置，其特征在于：所述顶盖框(1)内设有杠杆，所述按钮(5)与弹簧(12)固定连接，弹簧(12)连接杠杆通过支点(13)与铃铛(6)活动配合。
4.根据权利要求1所述一种废水排放口的截污装置，其特征在于：所述铁架(9)表面设有一层防锈漆，所述浮球(7)表面设有一层抗压纸。
说明书
一种废水排放口的截污装置
技术领域
本实用新型涉及污水截污领域，尤其涉及一种废水排放口的截污装置。
背景技术
截污是一项水污染处理工程，就是通过建设和改造位于河道两侧的工厂、企事业单位、国家机关、宾馆、餐饮、居住小区等污水产生单位内部的污水管道，并将其就近接入敷设在城镇道路下的污水管道系统中，并转输至城镇污水处理厂进行集中处理。简言之，即污染源单位把污水截流纳入污水截污收集管系统进行集中处理。此种方法在城镇污水处理中发挥了重要作用，初期废水截污后收集，将废水中的杂质过滤排除，保证后期储水系统的正常运行，所以废水完全可以作为城市杂用水进行回收利用。
目前，随着科学技术的飞速发展，废水排放口的截污装置也得到了技术改进，但是目前收集残渣是截污装置的难点，传统的初期废水截污方法用格栅，弊端在于截污能力一般，清渣麻烦，清渣周期长，结构复杂，操作不方便，不方便收集杂物，一般另设一台格栅备用，劳动强度大，给长期维护带来很多麻烦。
实用新型内容
针对上述问题，本实用新型提供了一种废水排放口的截污装置，解决目前初期废水截污方法用格栅，弊端在于截污能力一般，清渣麻烦，清渣周期长，结构复杂，操作不方便，不方便收集杂物，一般另设一台格栅备用，劳动强度大，给长期维护带来很多麻烦的现象。
为解决上述技术问题，本实用新型所采用的技术方案是：一种废水排放口的截污装置，其结构包括：顶盖框、入水口、下出水口、上出水口、空心柱，所述顶盖框设有按钮，所述顶盖框设有铃铛，所述空心柱底部设有铁条，所述铁条上设有浮球，所述浮球与木杆固定连接，所述空心柱下设有铁架，所述铁架与滑轮活动配合，所述铁架上设有滤纸。所述下出水口通过管道与上出水口固定连接，所述出水口设有一层滤纸。
进一步的，所述铁架上设有铁条，铁架外设有把手，空心通过铁杆与框架固定连接。
进一步的，所述顶盖框内设有杠杆，所述按钮连接杠杆通过支点与铃铛活动配合。
进一步的，所述铁架表面设有一层防锈漆，所述浮球表面设有一层抗压纸。
由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：
本实用新型一种废水排放口的截污装置，通过设置铁架上的铁条安放滤纸，更有效的让残渣被收集，滑轮更有利于让铁架取出自如，操作方便，空心柱里面的铁条有效的隔绝了浮球与内槽的接触，工作时，如果残渣沉淀布满了滤纸，内槽内废水积多，由于浮球受水的浮力便会往上浮，所受到的浮力就会通过固定连接的木杆触动按钮，引起弹簧振动，弹簧通过顶盖框内的杠杆就会触动设置在顶盖框外的铃铛，发出声音，产生人们的判断，引起人们的行动。通过设置上出水口有利于对积满的污水进行过滤排放，形成二道防护。本实用新型截污能力强，清渣简单，清渣周期短，结构简单，操作方便，方便收集杂物，不用另设一台格栅备用，劳动强度小，给长期维护带来很多方便。
