申请日2016.04.22
公开(公告)日2016.09.07
IPC分类号C02F9/04
摘要
本发明涉及一种新型废水处理环保装置，包括支架、箱体和箱盖，箱体内部设有将其分隔为上、下腔室的横隔板，上腔室内设有将其分隔为左、右腔室的竖隔板，左腔室左侧上部连通有进水管，正对左、右腔室的箱盖上分别设有第一、第二清理口，下腔室左侧上部设有加药口，左侧底部连通有出水腔，竖隔板上开设有竖隔板通孔，左侧设有第一过滤网，位于右腔室下方的横隔板上开设有横隔板通孔，横隔板通孔上方设有活性炭过滤层及第二过滤网，箱体底端设有电机和减速机，减速机连接伸至下腔室和左腔室内部的转轴，转轴上分布有搅拌叶片，通过采用上述结构，本发明能够更加有效地对废水进行处理，从而大大提升了自身使用性能。
权利要求书

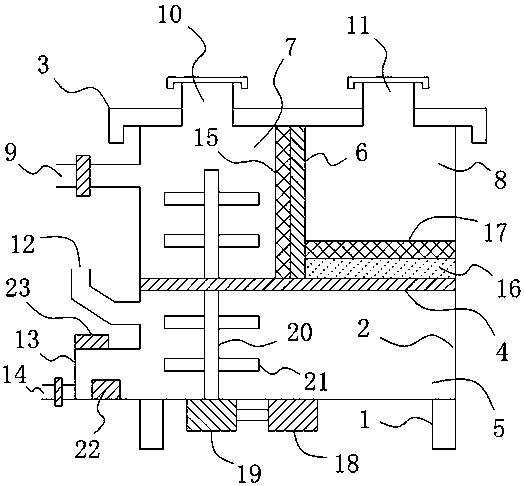

1.一种新型废水处理环保装置，包括支架和设于所述支架上的箱体，在所述箱体的顶端还设有箱盖，其特征在于：在所述箱体的内部设有水平布置的横隔板，且所述横隔板将所述箱体的内部分隔为上腔室和下腔室，同时在所述上腔室内还设有竖向布置的竖隔板，且所述竖隔板又将所述上腔室分隔为左腔室和右腔室;
在所述左腔室的左侧上部连通有进水管，在正对所述左腔室的所述箱盖上设有第一清理口，在正对所述右腔室的所述箱盖上设有第二清理口，在所述下腔室的左侧上部还设有加药口，在所述下腔室的左侧底部还连通有出水腔，在所述出水腔的左侧连通有出水管，同时在所述进水管和出水管上还分别设有开关阀;
在所述竖隔板上均匀开设有多个竖隔板通孔，且在所述竖隔板的左侧还设有紧贴竖隔板的第一过滤网，在位于所述右腔室下方的所述横隔板上还均匀开设有多个横隔板通孔，在所述横隔板通孔的上方还覆盖有活性炭过滤层，在所述活性炭过滤层的上方还覆盖有第二过滤网，在所述箱体的底端还分别设有电机和与所述电机的输出轴端连接的减速机，在所述减速机的输出轴端还连接有转轴，所述转轴竖直向上设置并依次伸至所述下腔室和左腔室的内部，同时在所述转轴上还均匀分布有多个搅拌叶片。
2.如权利要求1所述的新型废水处理环保装置，其特征在于：在所述搅拌叶片上还均匀分布有多个叶片孔。
3.如权利要求1所述的新型废水处理环保装置，其特征在于：所述第一过滤网和第二过滤网均为双层过滤网，且所述第二过滤网的网孔孔径小于所述第一过滤网的网孔孔径。
4.如权利要求1所述的新型废水处理环保装置，其特征在于：该装置还分别包括了水质传感器、微控制器和LCD显示器，其中所述水质传感器设于所述出水腔内，所述LCD显示器设于所述出水腔的外部顶端，并且所述水质传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述LCD显示器的输入端。
5.如权利要求4所述的新型废水处理环保装置，其特征在于：该装置还包括了无线发射器，且所述无线发射器的输入端与所述微控制器的输出端连接。
说明书
新型废水处理环保装置
技术领域
本发明涉及一种新型废水处理环保装置。
背景技术
在现代生活中，会产生大量的废水，如生活废水、工业废水和医疗废水等，其中废水排放是造成现代环境污染的一个重要因素，因此在废水排放前，采用相应的废水处理装置对废水进行处理是一个必须要解决的重要问题。但是，对于现有的废水处理装置来说，限于结构和设计上的限制，其往往并不能充分有效地对废水进行处理，从而使得排放出去的废水仍然含有大量的有害物质，这不仅危害了环境和人们的健康，也大大降低了废水处理装置的使用性能。
发明内容
为克服以上现有技术的不足，本发明要解决的技术问题是提供一种能够更加充分有效地对废水进行处理，从而大大提升了自身的使用性能并满足了环保需求的新型废水处理环保装置。
本发明的技术方案是：一种新型废水处理环保装置，包括支架和设于所述支架上的箱体，在所述箱体的顶端还设有箱盖，在所述箱体的内部设有水平布置的横隔板，且所述横隔板将所述箱体的内部分隔为上腔室和下腔室，同时在所述上腔室内还设有竖向布置的竖隔板，且所述竖隔板又将所述上腔室分隔为左腔室和右腔室;在所述左腔室的左侧上部连通有进水管，在正对所述左腔室的所述箱盖上设有第一清理口，在正对所述右腔室的所述箱盖上设有第二清理口，在所述下腔室的左侧上部还设有加药口，在所述下腔室的左侧底部还连通有出水腔，在所述出水腔的左侧连通有出水管，同时在所述进水管和出水管上还分别设有开关阀;在所述竖隔板上均匀开设有多个竖隔板通孔，且在所述竖隔板的左侧还设有紧贴竖隔板的第一过滤网，在位于所述右腔室下方的所述横隔板上还均匀开设有多个横隔板通孔，在所述横隔板通孔的上方还覆盖有活性炭过滤层，在所述活性炭过滤层的上方还覆盖有第二过滤网，在所述箱体的底端还分别设有电机和与所述电机的输出轴端连接的减速机，在所述减速机的输出轴端还连接有转轴，所述转轴竖直向上设置并依次伸至所述下腔室和左腔室的内部，同时在所述转轴上还均匀分布有多个搅拌叶片。
上述新型废水处理环保装置，其中在所述搅拌叶片上还均匀分布有多个叶片孔。
上述新型废水处理环保装置，其中所述第一过滤网和第二过滤网均为双层过滤网，且所述第二过滤网的网孔孔径小于所述第一过滤网的网孔孔径。
上述新型废水处理环保装置，其还分别包括了水质传感器、微控制器和LCD显示器，其中所述水质传感器设于所述出水腔内，所述LCD显示器设于所述出水腔的外部顶端，并且所述水质传感器的输出端连接至所述微控制器的输入端，所述微控制器的输出端连接至所述LCD显示器的输入端。
上述新型废水处理环保装置，其还包括了无线发射器，且所述无线发射器的输入端与所述微控制器的输出端连接。
本发明的有益效果是：通过采用上述结构，本发明能够更加充分有效地对废水进行处理，从而大大提升了自身的使用性能并满足了环保需求。
