申请日2016.04.13
公开(公告)日2016.08.31
IPC分类号B01D21/24
摘要
本实用新型提供一种用于污水处理的排污泥装置，包括排泥管，所述排泥管底部设有吸泥罩，排泥管上设有一输气管和一输气支管，所述输气管和输气支管连接至污水处理中的曝气风机，所述输气支管伸入所述吸泥罩下方，输气支管上设有若干与所述输气支管连通的支管，所述支管的出气口方向与所述输气管的出气口方向相同;所述输气管和支管的出气口上均设有连接管;本实用新型优化结构，保证排污泥过程的顺利进行。
权利要求书
1.一种用于污水处理的排污泥装置，包括设置于沉淀池内的排泥管，所述排泥管底部设有吸泥罩，排泥管上设有一输气管和一输气支管，所述输气管和输气支管连接至污水处理中的曝气风机，其特征在于：所述输气管的出气口朝向排泥管排污泥方向，所述输气支管伸入所述吸泥罩下方，输气支管上设有若干与所述输气支管连通的支管，所述支管的出气口方向与所述输气管的出气口方向相同;所述输气管和支管的出气口上均设有连接管，所述连接管内设有立柱，所述立柱与所述连接管内壁之间通过若干连杆相连，所述连接管上沿圆周方向等间距设有若干扇形活动板，所述活动板一端与所述连接管之间转动相连，另一端搭接在所述立柱上，所述各活动板与所述连接管内壁之间分别连接有拉绳。
2.如权利要求1所述用于污水处理的排污泥装置，其特征在于：所述连接管可拆卸设置在所述输气管和支管的出气口上。
3.如权利要求1所述用于污水处理的排污泥装置，其特征在于：所述连杆上设有通孔。
4.如权利要求1所述用于污水处理的排污泥装置，其特征在于：所述立柱上设有半球状端头，所述活动板与所述立柱搭接的一端上设有弧形段。
5.如权利要求1所述用于污水处理的排污泥装置，其特征在于：所述活动板上设有若干布带，所述布带上设有一层塑料薄膜。
说明书
一种用于污水处理的排污泥装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种用于污水处理的排污泥装置。
背景技术
为了防止环境污染，生活污水在排放前必须进行处理。目前，用于处理生活污水的生活污水处理装置包括箱体，箱体内设置有隔板将箱体内腔分隔成一级处理箱、二级处理箱和沉淀箱等箱室，沉淀箱与一级处理箱一般在底部相互连通。箱体上安装有曝气机，设置有污水进口和污泥污水回流管，曝气机通过曝气管对箱体内的污水曝气，污水进口与一级处理箱连通，使拟处理污水最先进入一级处理箱内进行处理。污泥污水回流管将沉淀箱底部与一级处理箱连通，通过安装在其上的泵将沉淀箱底部的活性污水污泥回流至一级处理箱内，以继续消耗污水中的有机物。该种结构的生活污水处理装置需用单独的泵将沉淀箱底部的活性污水污泥通过污泥污水回流管送回至一级处理箱内，增加了生活污水处理装置的部件数量和能耗，从而增加了生活污水处理装置的制造成本和使用成本。
针对上述问题，专利号为CN204369639U的中国专利文献公开了一种污水处理中的排污泥装置，包括设置于沉淀池内的排泥管，所述排泥管底部设有呈扩口的吸泥罩，其特征在于，所述排泥管侧部设有一开口，所述开口处设有与污水处理中曝气风机连接的输气管，所述输气管出气口朝向排泥管排污泥方向;所述输气管上还设有一分支管道，所述分支管道伸入吸泥罩下方用于对沉淀池底部的污泥进行气冲搅拌。通过将曝气风机内原有的气体输送至拍你管底部并向排泥方向输气，使得排泥管底部形成负压，提升吸泥罩的吸污泥能力，同时通过输气管上设置的分支管道对沉淀池底部的污泥进行冲气，使得污泥松动更易提升。
但上述专利中，当输气管和分支管道未通气时，污泥会进入输气管和分支管道内，致使其堵塞，加大的气体输送阻力，甚至使气体无法输送。
实用新型内容
(一)解决的技术问题
针对现有技术存在的不足，本实用新型的目的在于提供一种用于污水处理的排污泥装置，优化结构，保证排污泥过程的顺利进行。
(二)技术方案
为实现以上目的，本实用新型提供了如下技术方案：

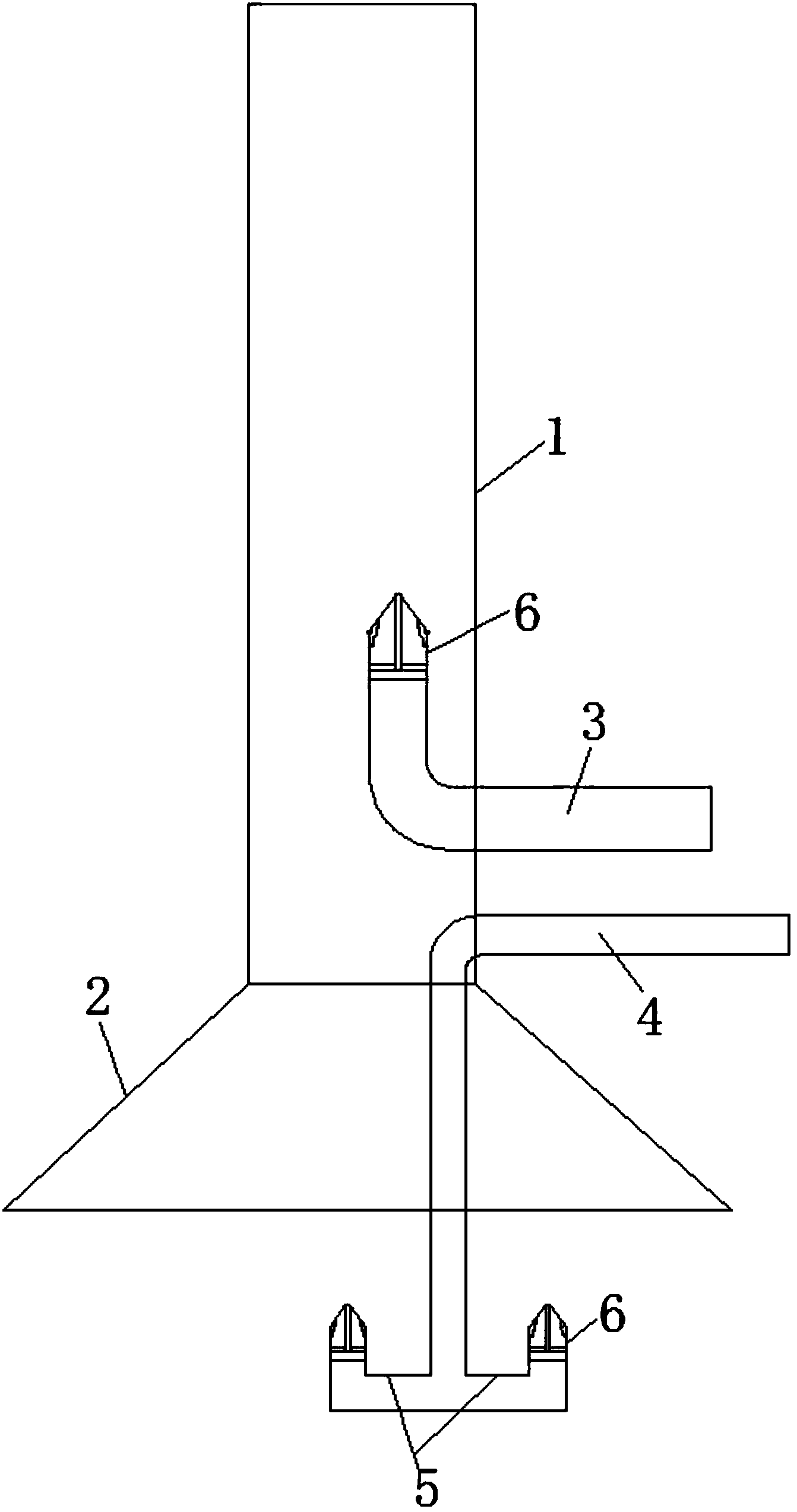

一种用于污水处理的排污泥装置，包括设置于沉淀池内的排泥管，所述排泥管底部设有吸泥罩，排泥管上设有一输气管和一输气支管，所述输气管和输气支管连接至污水处理中的曝气风机，所述输气管的出气口朝向排泥管排污泥方向，所述输气支管伸入所述吸泥罩下方，输气支管上设有若干与所述输气支管连通的支管，所述支管的出气口方向与所述输气管的出气口方向相同;所述输气管和支管的出气口上均设有连接管，所述连接管内设有立柱，所述立柱与所述连接管内壁之间通过若干连杆相连，所述连接管上沿圆周方向等间距设有若干扇形活动板，所述活动板一端与所述连接管之间转动相连，另一端搭接在所述立柱上，所述各活动板与所述连接管内壁之间分别连接有拉绳。
优选的，所述连接管可拆卸设置在所述输气管和支管的出气口上。
优选的，所述连杆上设有通孔。
优选的，所述立柱上设有半球状端头，所述活动板与所述立柱搭接的一端上设有弧形段。
优选的，所述活动板上设有若干布带，所述布带上设有一层塑料薄膜。
(三)有益效果
本实用新型通过在输气管和输气支管的各支管上设有连接管，在连接管内设置立柱，连接管上设有若干扇形活动板，活动板一端与连接管之间转动连接，另一端搭接在立柱上，此外，在活动板和连接管内壁之间还设有拉绳;当曝气风机向输气管和输气支管输气时，在气流的冲击作用下，连接板上的活动板打开，而当停止输气时，活动板在拉绳的作用下恢复至搭接在立柱上的状态，阻隔污泥和污水，避免其堵塞输气管和输气支管使输气受阻。
