申请日2016.04.22
公开(公告)日2016.09.21
IPC分类号C02F1/36; C02F1/40
摘要
本实用新型涉及污水处理领域，具体为一种超声波污水处理装置。包括污水腔(1),其特征在于：还设置有超声波发生装置(2);所述超声波发生装置(2)设置于污水腔(1)底部，与污水腔(1)底部通过螺栓连接;所述超声波发生装置(2)表面设置有防水层。该超声波污水处理装置通过超声波将乳浊液破乳，经过分液装置分离后排出，避免油相破坏环境，在使用时，可拆卸的固体过滤网可以保证过滤绝大多数固体垃圾，流量监测装置则可实时提醒使用者固体过滤网过滤效果，由于破乳后水油分离，油相遇冷会有凝固的情况发生，固通过加热装置加热温度，避免凝固，使用者通过观察孔可以观察装置内除污情况。
权利要求书

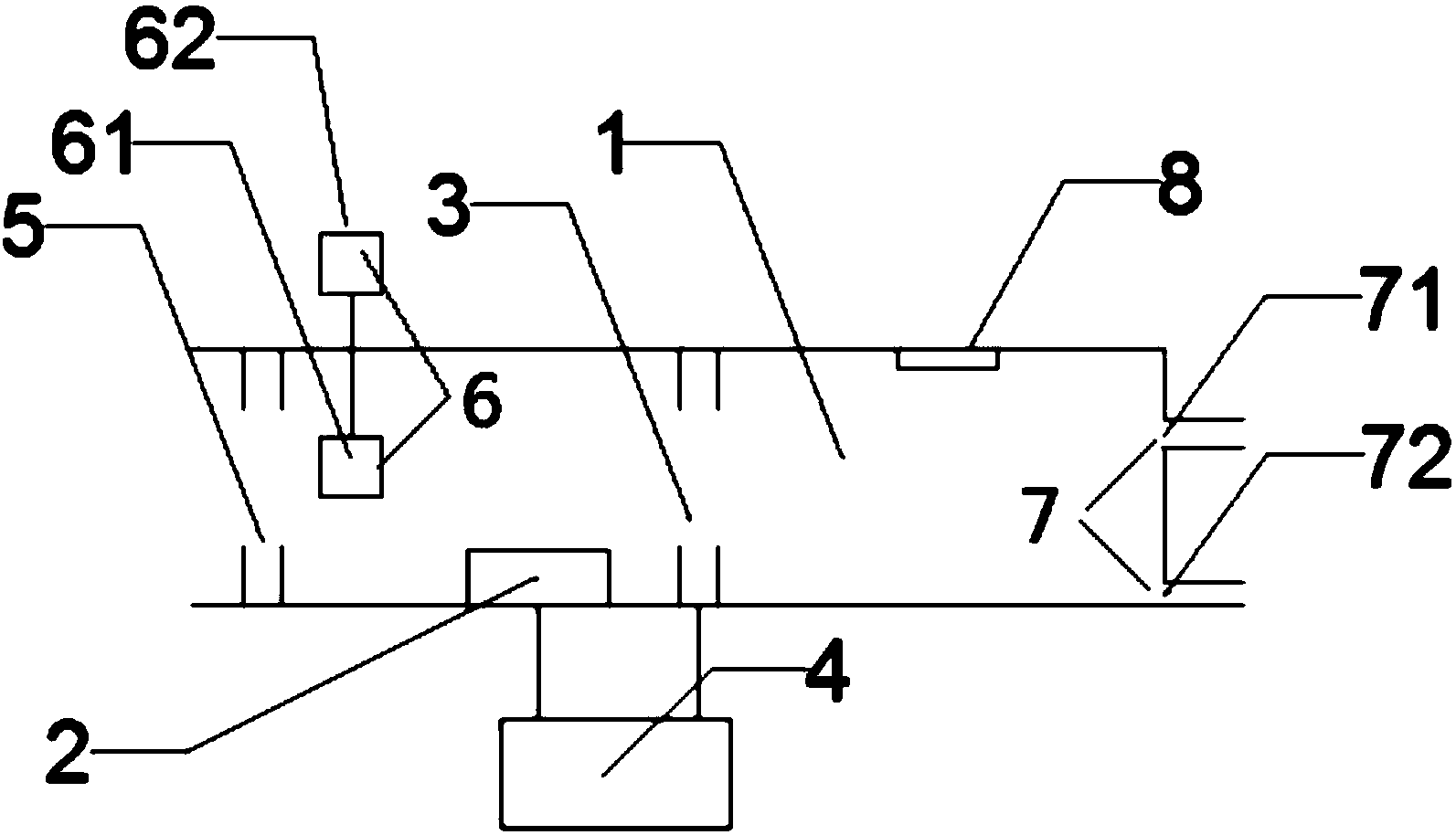

1.一种超声波污水处理装置,包括污水腔(1),其特征在于：还设置有超声波发生装置(2);所述超声波发生装置(2)设置于污水腔(1)底部，与污水腔(1)底部通过螺栓连接;所述超声波发生装置(2)表面设置有防水层。
2.根据权利要求1所述的一种超声波污水处理装置，其特征在于：还设置有加热装置(3)，超声波发生装置(2)设置于加热装置(3)前方，所述加热装置(3)为竖直布置的电热网，其上下两端分别与污水腔(1)固定连接。
3.根据权利要求2所述的一种超声波污水处理装置，其特征在于：还设置有控制面板(4)，所述控制面板(4)与加热装置(3)、超声波发生装置(2)分别信号连接。
4.根据权利要求1所述的一种超声波污水处理装置，其特征在于：所述污水腔(1)设置有固体过滤网(5)，所述固体过滤网(5)设置于污水腔(1)入水处，孔隙直径为2cm。
5.根据权利要求4所述的一种超声波污水处理装置，其特征在于：所述固体过滤网(5)为可拆卸结构，所述可拆卸结构为抽拉式结构，由进水管上方向下插入。
6.根据权利要求4所述的一种超声波污水处理装置，其特征在于：所述固体过滤网(5)为金属材质，所述金属材质为不锈钢丝，所述不锈钢丝直径为2mm。
7.根据权利要求4所述的一种超声波污水处理装置，其特征在于：所述固体过滤网(5)后方设置有流量监测装置(6)，所述流量监测装置(6)包括流量监测器(61)与流量显示器(62)。
8.根据权利要求1所述的一种超声波污水处理装置，其特征在于：超声波污水处理装置出水处设置有分液装置(7)，所述分液装置(7)由油相出口(71)与水相出口(72)组成，油相出口(71)高于水相出口(72)。
9.根据权利要求1所述的一种超声波污水处理装置，其特征在于：所述污水腔上设置有观察孔(8)，所述观察孔(8)为亚克力材料制成。
说明书
一种超声波污水处理装置
技术领域
本实用新型涉及污水处理领域，具体为一种超声波污水处理装置。
背景技术
现在污水处理问题已经是刻不容缓需要解决的问题。很多时候工业污水与生活污水均为水油混合的乳浊液，大多数污水处理装置并不能有效处理两种液体，导致排放后油相任然对环境造成污染。
实用新型内容
本实用新型的目的在于提供一种超声波污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种超声波污水处理装置,包括污水腔,还设置有超声波发生装置;所述超声波发生装置设置于污水腔底部，与污水腔底部通过螺栓连接;所述超声波发生装置表面设置有防水层。如此，可通过超声波将乳浊液破乳。
优选的，还设置有加热装置，超声波发生装置设置于加热装置前方，所述加热装置为竖直布置的电热网，其上下两端分别与污水腔固定连接。避免油液分离后由于温度降低而油相凝固。
优选的，还设置有控制面板，所述控制面板与加热装置、超声波发生装置分别信号连接。使用者可通过控制面板控制加热温度以及超声波发生装置功率。
优选的，所述污水腔设置有固体过滤网，所述固体过滤网设置于污水腔入水处，孔隙直径为2cm。如此可避免固体杂物堵塞腔体。
优选的，所述固体过滤网为可拆卸结构，所述可拆卸结构为抽拉式结构，由进水管上方向下插入。
优选的，所述固体过滤网为金属材质，所述金属材质为不锈钢丝，所述不锈钢丝直径为2mm。
优选的，所述固体过滤网后方设置有流量监测装置，所述流量监测装置包括流量监测器与流量显示器。当污水流量减小时，流量监测装置提示使用者清理固体过滤网。
优选的，超声波污水处理装置出水处设置有分液装置，所述分液装置由油相出口与水相出口组成，油相出口高于水相出口。
优选的，所述污水腔上设置有观察孔，所述观察孔为亚克力材料制成。
与现有技术相比，本实用新型的有益效果是：该超声波污水处理装置通过超声波将乳浊液破乳，经过分液装置分离后排出，避免油相破坏环境，在使用时，可拆卸的固体过滤网可以保证过滤绝大多数固体垃圾，流量监测装置则可实时提醒使用者固体过滤网过滤效果，由于破乳后水油分离，油相遇冷会有凝固的情况发生，固通过加热装置加热温度，避免凝固，使用者通过观察孔可以观察装置内除污情况。
