申请日2016.04.22
公开(公告)日2016.09.21
IPC分类号C02F9/14; C02F3/28
摘要
本实用新型公开了一种逐级分解厌氧池污水处理设备，包括塔体、调节池、一级过滤池、清水收集池、好氧池和沉淀池，所述塔体的左侧焊接有污水进水管，且污水进水管上设置有调节阀门，所述一级过滤池内部安装有细孔过滤网，所述清水收集池右侧安装有化学药剂罐，所述清水收集池与三级过滤池之间设置有二级过滤池，且二级过滤池内部安装有多介质过滤层，所述三级过滤池的右侧固定安装有净水出水口，所述调节池与厌氧池之间通过高压阀门密封连接，所述厌氧池底部通过螺钉固定安装有潜水真空泵，所述好氧池内部设置有曝光机，且好氧池左侧设置有空气流通口，所述沉淀池内部安装有粗孔过滤网。本实用新型污水处理设备功能齐全，净水彻底。
权利要求书

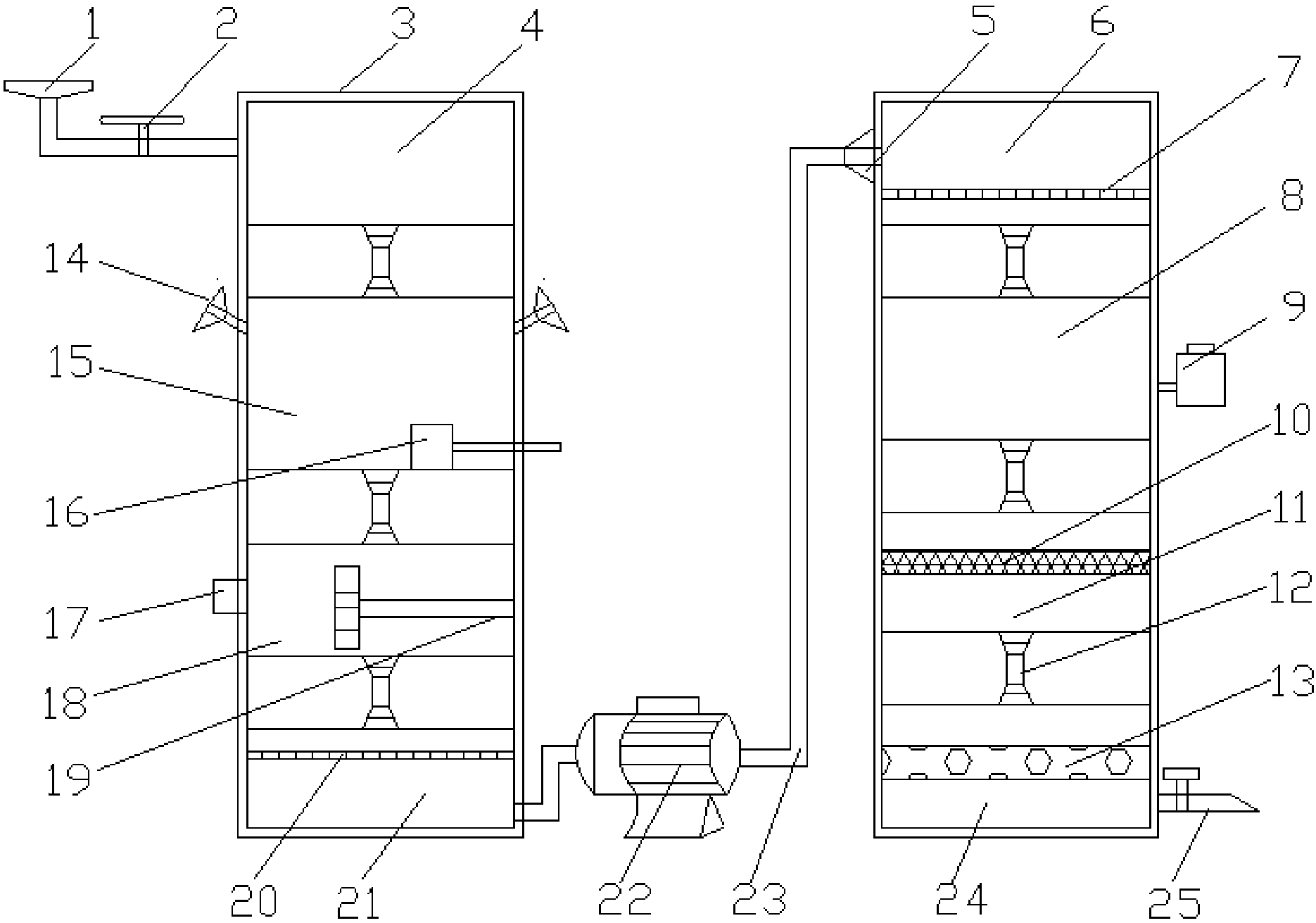

1.一种逐级分解厌氧池污水处理设备，包括塔体(3)、调节池(4)、一级过滤池(6)、清水收集池(8)、好氧池(18)和沉淀池(21)，其特征在于：所述塔体(3)的左侧焊接有污水进水管(1)，且污水进水管(1)上设置有调节阀门(2)，所述一级过滤池(6)内部安装有细孔过滤网(7)，所述清水收集池(8)右侧安装有化学药剂罐(9)，所述清水收集池(8)与三级过滤池(24)之间设置有二级过滤池(11)，且二级过滤池(11)内部安装有多介质过滤层(10)，所述三级过滤池(24)的右侧固定安装有净水出水口(25)，所述调节池(4)与厌氧池(15)之间通过高压阀门(12)密封连接，所述厌氧池(15)底部通过螺钉固定安装有潜水真空泵(16)，所述好氧池(18)内部设置有曝光机(19)，且好氧池(18)左侧设置有空气流通口(17)，所述沉淀池(21)内部安装有粗孔过滤网(20)。
2.根据权利要求1所述的一种逐级分解厌氧池污水处理设备，其特征在于：所述三级过滤池(24)内设置有活性炭吸附层(13)。
3.根据权利要求1所述的一种逐级分解厌氧池污水处理设备，其特征在于：所述厌氧池(15)的两侧设置有沼气排出口(14)。
4.根据权利要求1所述的一种逐级分解厌氧池污水处理设备，其特征在于：所述一级过滤池(6)与高功率水泵(22)之间通过Z型进水管(23)密封连接，且Z型进水管(23)与一级过滤池(6)连接处安装有密封圈(5)。
5.根据权利要求1所述的一种逐级分解厌氧池污水处理设备，其特征在于：所述净水出水口(25)上安装有溢流阀。
说明书
一种逐级分解厌氧池污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种逐级分解厌氧池污水处理设备。
背景技术
近年来，随着城市化的进程加快，自来水已经普及到家家户户，大大的方便了市民的用水，但是这些也造成了城市污水的处理量越来越大，目前自来水厂的污水处理设备大多采用老式的污水处理系统，这些污水处理系统不仅功能单一而且过滤杂质的本领差，随着城市污水所含杂质和污染物越来越复杂，这些老的污水处理系统已经不能满足现有生活的需求。
发明内容
本实用新型的目的在于提供一种逐级分解厌氧池污水处理设备，以解决上述背景技术中提出的问题，所具有的有益效果是;该污水处理系统有生物反应池和含有各种过滤介质的过滤池能净化水中的杂质，提高自来水的水质。
为实现上述目的，本实用新型提供如下技术方案：一种逐级分解厌氧池污水处理设备，包括塔体、调节池、一级过滤池、清水收集池、好氧池和沉淀池，所述塔体的左侧焊接有污水进水管，且污水进水管上设置有调节阀门，所述一级过滤池内部安装有细孔过滤网，所述清水收集池右侧安装有化学药剂罐，所述清水收集池与三级过滤池之间设置有二级过滤池，且二级过滤池内部安装有多介质过滤层，所述三级过滤池的右侧固定安装有净水出水口，所述调节池与厌氧池之间通过高压阀门密封连接，所述厌氧池底部通过螺钉固定安装有潜水真空泵，所述好氧池内部设置有曝光机，且好氧池左侧设置有空气流通口，所述沉淀池内部安装有粗孔过滤网。
优选的，所述三级过滤池内设置有活性炭吸附层。
优选的，所述厌氧池的两侧设置有沼气排出口。
优选的，所述一级过滤池与高功率水泵之间通过Z型进水管密封连接，且Z型进水管与一级过滤池连接处安装有密封圈。
优选的，所述净水出水口上安装有溢流阀。
与现有技术相比，本实用新型的有益效果是：该设备一种逐级分解厌氧池污水处理设备，含有厌氧池和好氧池能是污水中的有机物充分反应变成无机物，再经过沉淀、化学药剂、各种过滤池的作用能充分的过滤掉水中的各种杂质和污染物，使得人民的生活用水更加洁净，而且本污水处理系统建成塔式建筑可以减少对土地的占用，节约了土地，有利于保护环境。
