申请日2016.04.13
公开(公告)日2016.09.28
IPC分类号C02F9/14; C02F3/30; C02F3/34
摘要
本实用新型涉及污水处理领域，特别涉及一种强化土著微生物去除污水中污染物的系统。该系统包括污水处理系统单元，其特征在于：污水处理系统单元包括厌氧区、缺氧区、好氧区、沉淀区;所述沉淀区底端通过抽泥泵与缓冲池连接;所述缓冲池通过进料泵与培养室连接;所述培养室包括盒体，该盒体底端设有网格，网格上端设有检测探针;所述检测探针与PLC控制仪连接;所述培养室与氧气瓶连接;所述培养室上端与出料泵连接，该出料泵与缺氧区和好氧区的交汇处上端连接。本实用新型增强了生物脱氮的微生物能力，减少淤泥淤积，避免了水质恶臭，并且本实用新型具有投资少、运行维护简单、处理效果稳定等优点，值得大力推广。
权利要求书

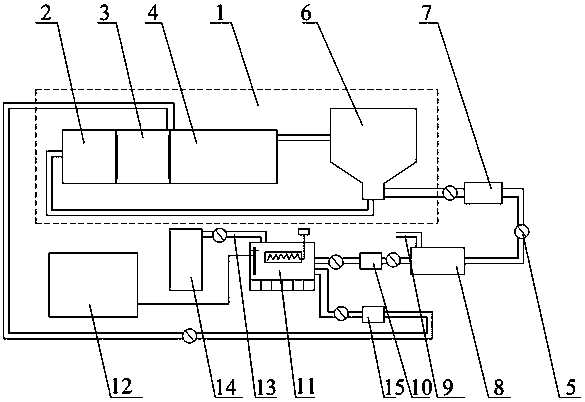

1.一种强化土著微生物去除污水中污染物的系统，包括污水处理系统单元，其特征在于：污水处理系统单元包括厌氧区、缺氧区和好氧区;所述好氧区上端通过管道与沉淀池连接;所述沉淀池底端通过管道与抽泥泵连接，该抽泥泵通过管道与缓冲池连接，该缓冲池上端连接有进水管;所述缓冲池通过管道与进料泵连接，该进料泵通过管道与培养室连接;所述培养室包括盒体，该盒体底端设有n个网格，网格上端设有检测探针;所述检测探针与PLC控制仪连接;所述培养室上端设有输氧管道，该输氧管道与氧气瓶连接，输氧管道上设有电磁阀;所述培养室上端通过管道与出料泵连接，该出料泵通过管道与缺氧区和好氧区的交汇处上端连接。
2.根据权利要求1所述的强化土著微生物去除污水中污染物的系统，其特征在于：所述培养室内壁上设有加热室，加热室内设有加热丝。
3.根据权利要求2所述的强化土著微生物去除污水中污染物的系统，其特征在于：所述加热丝与继电器开关连接，继电器开关与PLC控制仪连接。
4.根据权利要求1所述的强化土著微生物去除污水中污染物的系统，其特征在于：所述管道上设有电磁阀。
5.根据权利要求4所述的强化土著微生物去除污水中污染物的系统，其特征在于：所述电磁阀与PLC控制仪连接。
6.根据权利要求1所述的强化土著微生物去除污水中污染物的系统，其特征在于：所述检测探针包括温度检测探针、DO检测探针、PH检测探针。
说明书
一种强化土著微生物去除污水中污染物的系统
(一)技术领域
本实用新型涉及污水处理领域，特别涉及一种强化土著微生物去除污水中污染物的系统。
(二)背景技术
伴随社会经济发展，水资源与人类的生活密切相关。其中，水污染已经渗透到社会生产、生活的各个方面。大量未经处理、处理不达标、肆意排放的污水汇入河流、湖泊造成其水质不断恶化，呈现富营养化特征。然而，氮是引起水体富营养化和环境污染的重要因素。目前，国内外常用的去除水体中氮元素的方法是物理化学法和生物脱氮法，其中以生物脱氮设备简单，去除成本低，且去除高效，无二次污染等优点被多数污水处理系统采用，但是现有的设备投放的菌种都是一次性投放，需要多次反复进行，并且由于处理一段时间后，污水池内的微生物分布密度会降低并且分布会不均匀，对处理效果造成影响。
(三)实用新型内容
本实用新型为了弥补现有技术的不足，提供了一种强化土著微生物去除污水中污染物的系统。
本实用新型是通过如下技术方案实现的：
一种强化土著微生物去除污水中污染物的系统，包括污水处理系统单元，其特征在于：污水处理系统单元包括厌氧区、缺氧区和好氧区;所述好氧区上端通过管道与沉淀池连接;所述沉淀池底端通过管道与抽泥泵连接，该抽泥泵通过管道与缓冲池连接，该缓冲池上端连接有进水管;所述缓冲池通过管道与进料泵连接，该进料泵通过管道与培养室连接;所述培养室包括盒体，该盒体底端设有n个网格，网格上端设有检测探针;所述检测探针与PLC控制仪连接;所述培养室上端设有输氧管道，该输氧管道与氧气瓶连接，输氧管道上设有电磁阀;所述培养室上端通过管道与出料泵连接，该出料泵通过管道与缺氧区和好氧区的交汇处上端连接。
所述培养室内壁上设有加热室，加热室内设有加热丝。
所述加热丝与继电器开关连接，继电器开关与PLC控制仪连接。
所述管道上设有电磁阀。
所述电磁阀与PLC控制仪连接。
所述检测探针包括温度检测探针、DO检测探针、PH检测探针。
本实用新型的采集污水处理系统单元的含有有益菌群的污泥或淤泥，该含有有益菌群的污泥或淤泥可以从人工建设的污水处理系统单元中取得，也可以在自然环境中取得比如湿地系统、河流系统等，将泥中的土著细菌，如硝化菌、反硝化菌等进行提取，提取后先进入缓冲池内，根据需要调节污泥或淤泥的浓度，然后将污泥或淤泥注入到培养室内，土著细菌在网格内生长，并通过检测探针实时将数据传送给PLC控制仪，PLC控制仪可以通过采集的数据控制电磁阀调整培养室内的含氧量，或是控制继电器开关，进而控制电热丝发热从而改变培养室内的温度;当土著细菌培养到一定的数量时可以直接将其投放至污水处理系统单元。
本实用新型的有益效果是：本实用新型将污水处理系统单元内土著细菌强化培养，增强了生物脱氮的微生物能力，减少淤泥淤积，避免了水质恶臭，并且本实用新型具有投资少、运行维护简单、处理效果稳定等优点，值得大力推广。
