申请日2016.04.22
公开(公告)日2016.11.23
IPC分类号B01D21/02; B01D21/24; B01D36/04
摘要
本实用新型公开了一种新型污水处理用砂水分离机，包括水箱、进水管、出水管、法兰盘、支腿、砂水提升槽、电机、变速箱、无轴螺旋叶片、滚轮、排砂口、溢流口;所述水箱上部一侧设有进水管，所述进水管上部设有法兰盘，所述进水管一侧设有溢流口，所述水箱一侧设有出水管，所述水箱下部两侧设有支腿，所述支腿下侧设有滚轮，所述水箱内部一侧设有砂水提升槽，所述砂水提升槽为V形槽，所述砂水提升槽内部设有无轴螺旋叶片，所述无轴螺旋叶片一侧设有变速箱，所述变速箱一侧设有电机，所述砂水提升槽一端设有排砂口。本实用新型砂水提升过程中冲击出的砂水混合物再次落入V形槽时冲击力小，砂粒在水中沉淀效果好，砂水分离效率高，砂水分离效果好。
权利要求书
1.一种新型污水处理用砂水分离机，包括水箱、进水管、出水管、法兰盘、支腿、砂水提升槽、电机、变速箱、无轴螺旋叶片、滚轮、排砂口、溢流口;其特征在于所述水箱上部一侧设有进水管，所述进水管上部设有法兰盘，所述进水管一侧设有溢流口，所述水箱一侧设有出水管，所述出水管上设有法兰盘，所述水箱下部两侧设有支腿，所述支腿下侧设有滚轮，所述水箱内部一侧设有砂水提升槽，所述砂水提升槽为V形槽，所述砂水提升槽内部设有无轴螺旋叶片，所述无轴螺旋叶片一侧设有变速箱，所述变速箱一侧设有电机，所述砂水提升槽一端设有排砂口。
2.根据权利要求1所述的一种新型污水处理用砂水分离机，其特征在于所述无轴螺旋叶片为弹性螺旋叶片。
3.根据权利要求1所述的一种新型污水处理用砂水分离机，其特征在于所述砂水提升槽上部设有盖板。
4.根据权利要求1所述的一种新型污水处理用砂水分离机，其特征在于所述支腿上设有高度调节装置。
5.根据权利要求1所述的一种新型污水处理用砂水分离机，其特征在于所述出水管内部设有过滤网。
说明书
一种新型污水处理用砂水分离机
技术领域
本实用新型属于污水处理设备技术领域，特别涉及一种新型污水处理用砂水分离机。
背景技术
众所周知，砂水分离器是沉砂池除砂系统的配套设备，其作用是将从沉砂池排出的砂水混合液进行砂水分离，广泛应用于城市污水处理或工业废水处理中，螺旋式砂水分离器适用于污水处理厂的沉砂池，是污水中有机砂的分离及提升的一体化设备，可分离出粒径≥0.2mm的颗粒，有较高的分离效率，设备采用无轴螺旋，无水中轴承，具有重量轻、结构紧凑、运行可靠、安装方便等特点，是一种理想的砂水分离设备。
经过检索，申请号为201020259421.3的一种砂水分离器，混合液从分离器进水口进入水箱，混合液中比重大的砂粒等将沉积于水箱的斜形底部并向下滑行，进入U形槽中，在螺旋叶片的推动下，砂粒沿U型槽底提升，经排砂口卸至盛砂容器中，而与砂分离后水则从溢流口排除，达到砂水分离的目的，但这种砂水分离器在螺旋叶片排砂过程中存在泄漏，不能完全将砂水分离，砂水分离效果差，且U形槽的槽壁坡度大，提升过程中冲击出的砂水再次落入U形槽时冲击力大，易造成砂粒在水中悬浮，不易沉淀，造成提升过程中砂粒的泄漏。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种新型污水处理用砂水分离机，砂水提升槽为V形槽，提升过程中冲击出的砂水混合物再次落入V形槽时冲击力小，砂粒在水中沉淀效果好，砂水分离效率高，砂水分离效果好。
为了实现上述目的，本实用新型采用的技术方案是：

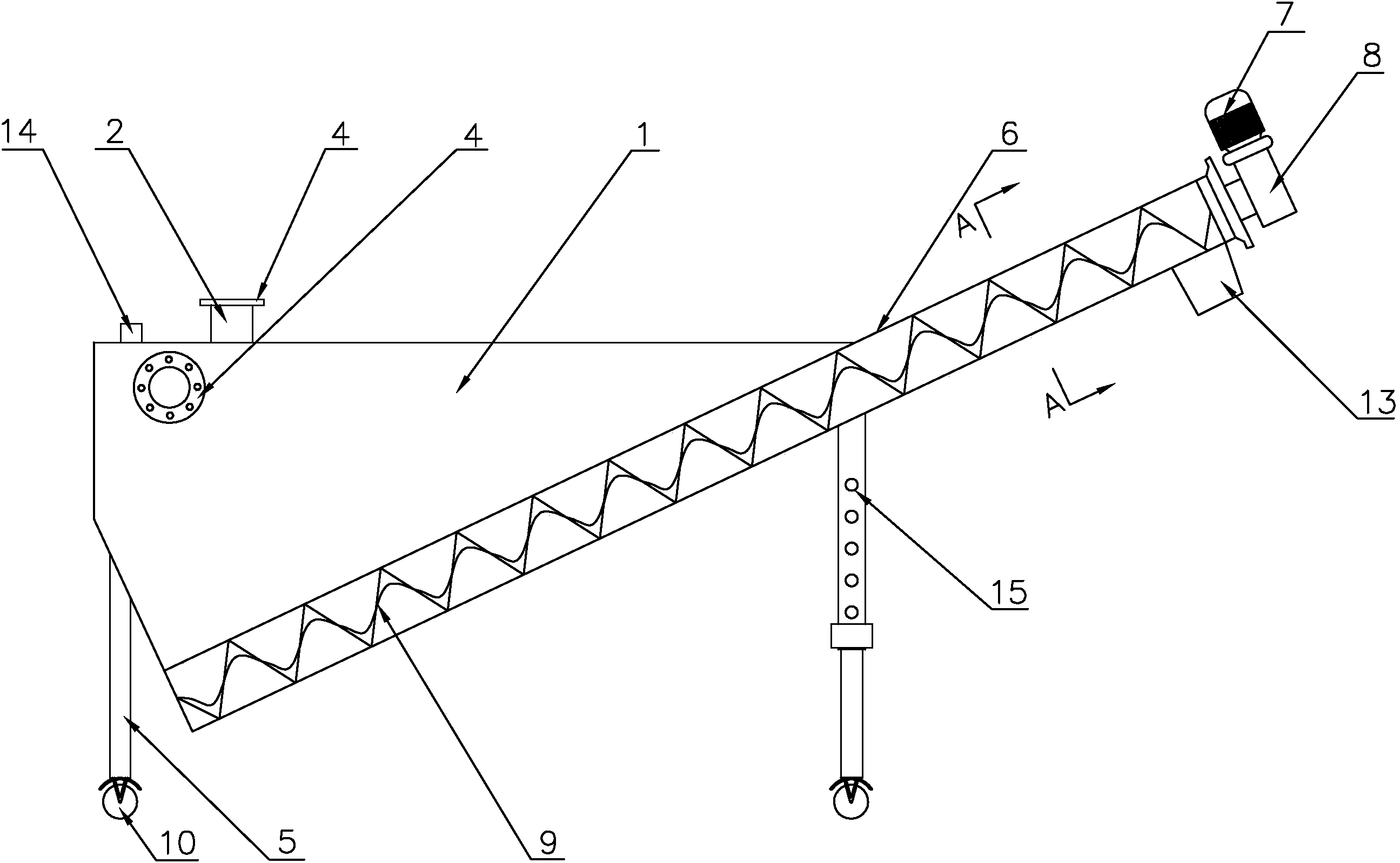

一种新型污水处理用砂水分离机，包括水箱、进水管、出水管、法兰盘、支腿、砂水提升槽、电机、变速箱、无轴螺旋叶片、滚轮、排砂口、溢流口;所述水箱上部一侧设有进水管，所述进水管上部设有法兰盘，所述进水管一侧设有溢流口，当水箱中的污水超过限定水位时，污水从溢流口排出;所述水箱一侧设有出水管，所述出水管上设有法兰盘，所述水箱下部两侧设有支腿，所述支腿下侧设有滚轮，方便设备移动;所述水箱内部一侧设有砂水提升槽，所述砂水提升槽为V形槽，减小了提升过程中冲击出的砂水混合物再次落入砂水提升槽时的冲击力，有利于砂粒的沉淀;所述砂水提升槽内部设有无轴螺旋叶片，所述无轴螺旋叶片一侧设有变速箱，所述变速箱一侧设有电机，电机带动变速箱转动，从而带动无轴螺旋叶片转动，实现砂水提升的目的;所述砂水提升槽一端设有排砂口，无轴螺旋叶片分离提升的砂粒通过排砂口排出。
优选的，所述无轴螺旋叶片为弹性螺旋叶片，弹性螺旋叶片在运转过程中噪音小，制造成本低，重量轻，使用寿命长，无轴螺旋叶片与砂水提升槽之间的间隙小，砂水分离的效果好。
优选的，所述砂水提升槽上部设有盖板，避免无轴螺旋叶片在提升过程中冲击污水，污水飞溅出砂水提升槽造成二次污染，保护环境。
优选的，所述支腿上设有高度调节装置，所述高度调节装置包括若干等距的高度调节孔、销钉，销钉安装在不同位置的高度调节孔内实现支腿高度的调节，使用时根据不同的工作环境将支腿调节至不同的高度，有利于处理不同浓度的污水，适用范围广，处理效果好。
优选的，所述出水管内部设有过滤网，避免排出的污水中夹杂砂粒，过滤出的砂粒再次落入水箱中进行提升处理，直至砂粒从排砂口排出，沙水分离彻底，增强了砂水分离的效果。
本实用新型与现有技术相比较有益效果表现在：
1)砂水提升槽为V形槽，提升过程中冲击出的砂水混合物再次落入V形槽时冲击力小，砂粒在水中沉淀效果好，砂水分离效率高，砂水分离效果好;
2)无轴螺旋叶片为弹性螺旋叶片，弹性螺旋叶片在运转过程中噪音小，制造成本低，重量轻，使用寿命长，无轴螺旋叶片与砂水提升槽之间的间隙小，砂水分离的效果好;
3)支腿上设有高度调节装置，高度调节装置包括若干等距的高度调节孔、销钉，销钉安装在不同位置的高度调节孔内实现支腿高度的调节，使用时根据不同的工作环境将支腿调节至不同的高度，有利于处理不同浓度的污水，适用范围广，处理效果好;
4)出水口内部设有过滤网，避免排出的污水中夹杂砂粒，过滤出的砂粒再次落入水箱中进行提升处理，直至砂粒从排砂口排出，砂水分离彻底，增强了砂水分离的效果。
