本发明提供一种煤气化黑水处理系统用余压能回收系统及方法。其汽化炉的下部黑水出口通过并联的两条管路连接高压闪蒸槽入口，其中一条管路上依次设置流量调节阀、液力透平、压力调节阀一，另一条管路上设置压力调节阀二;液力透平连接负载设备;其将黑水能量分为水的饱和压力以上的余压能和热能两部分，热能采用高压闪蒸槽闪蒸汽化予以回收，余压能采用液力透平予以回收。本发明提高了煤气化湿法除尘黑水处理系统的能量回收水平、降低了装置能耗，同时有利于改善压力调节阀(或称闪蒸阀)的运行状态，降低设备损耗。
权利要求书
1.一种煤气化黑水处理系统用余压能回收系统，该系统包括接收氧气、煤粉或水煤浆的汽化炉(1)，氧气、煤粉或水煤浆在汽化炉(1)内燃烧形成粗煤气;其特征在于：汽化炉(1)的下部黑水出口通过并联的两条管路连接高压闪蒸槽(6)入口，其中一条管路上依次设置流量调节阀(3)、液力透平(4)、压力调节阀一(5)，另一条管路上设置压力调节阀二(8);液力透平(4)连接负载设备(14);其将黑水能量分为水的饱和压力以上的余压能和热能两部分，热能采用高压闪蒸槽(6)闪蒸汽化予以回收，余压能采用液力透平予以回收。
2.根据权利要求1所述的一种煤气化黑水处理系统用余压能回收系统，其特征在于：所述的高压闪蒸槽(6)的蒸汽出口连接换热器(9)的蒸汽入口;
高压闪蒸槽(6)的水出口连接除氧槽(7)的入口，除氧槽(7)的出口连接洗涤塔给料泵(13)的入口，洗涤塔给料泵(13)的出口连接换热器(9)的水入口;
换热器(9)的水出口连接洗涤塔(10)的水入口;
洗涤塔(10)的水出口连接急冷水泵(12)的入口，急冷水泵(12)的出口连接汽化炉(1)下部的水入口;
汽化炉(1)上部的粗煤气出口连接洗涤塔(10)的入口;
汽化炉(1)底部的炉渣出口连接破渣机(2)。
3.根据权利要求2所述的一种煤气化黑水处理系统用余压能回收系统，其特征在于：所述的汽化炉(1)上部的粗煤气出口通过引射器(11)连接洗涤塔(10)的入口。
4.根据权利要求2所述的一种煤气化黑水处理系统用余压能回收系统，其特征在于：所述的负载设备(14)为发电机或泵或其它旋转设备。
5.根据权利要求2所述的一种煤气化黑水处理系统用余压能回收系统，其特征在于：从所述的汽化炉(1)出来的粗煤气进入洗涤塔(10)，在洗涤塔(10)内，来自换热器(9)的水对从汽化炉(1)来的粗煤气进行洗涤除尘，形成的灰水经急冷水泵(12)增压注入汽化炉(1)内，对汽化炉(1)内的煤气和炉渣进行急冷;
在汽化炉(1)下部形成的黑水进入液力透平(4)，通过液力透平回收余压能驱动负载设备(14);从液力透平(4)出来的黑水进入高压闪蒸槽(6);
从高压闪蒸槽(6)出来的水经除氧槽(7)后，通过洗涤塔给料泵(13)进入换热塔(9)加热后进入洗涤塔(10);
从高压闪蒸槽(6)出来的蒸汽进入换热器(9)，在换热器(9)内换热降温后通过换热器(9)的蒸汽出口排出;
汽化炉(1)形成的炉渣进入汽化炉(1)底部连接的破渣机(2)。
6.一种煤气化黑水处理系统用余压能回收方法，该方法中氧气、煤粉或水煤浆在汽化炉(1)内燃烧形成粗煤气;其特征在于：从汽化炉(1)下部出来的黑水经过流量调节阀(3)调节流量后进入液力透平(4)，通过液力透平(4)回收余压能，从而驱动负载设备(14);从液力透平(4)出来的黑水经过压力调节阀一(5)调节压力后进入高压闪蒸槽(6)，用高压闪蒸槽(6)闪蒸汽化回收热能;在汽化炉(1)与高压闪蒸槽(6)之间还设有一条带有压力调节阀二(8)的备用管路。
7.根据权利要求6所述的一种煤气化黑水处理系统用余压能回收方法，其特征在于：所述的汽化炉(1)的压力为P1，水的饱和压力为P2，液力透平(4)回收的余压能P3=P1-P2。
8.根据权利要求6所述的一种煤气化黑水处理系统用余压能回收方法，其特征在于：该方法包括如下步骤：
(a)氧气和煤粉进入汽化炉(1)内燃烧形成粗煤气，粗煤气进入洗涤塔(10)内;
(b)汽化炉(1)下部出来的黑水经过流量调节阀(3)、液力透平(4)、压力调节阀一(5)后进入高压闪蒸槽(6);通过液力透平回收余压能驱动负载设备(14);
(c)从高压闪蒸槽(6)出来的含不凝气的蒸汽进入换热器(9)，用于加热从洗涤塔给料泵(13)来的水;
从高压闪蒸槽(6)出来的水进入除氧槽(7)除氧后通过洗涤塔给料泵(13)进入换热器(9)加热，从换热器(9)加热后出来的水进入洗涤塔(10)内，对从汽化炉来的粗煤气进行洗涤除尘;
(d)洗涤塔(10)内形成的灰水经急冷水泵(12)增压注入汽化炉(1)下部对煤气和炉渣进行急冷;
(e)汽化炉(1)形成的炉渣进入破渣机(2)。
9.根据权利要求6所述的一种煤气化黑水处理系统用余压能回收方法，其特征在于：所述的负载设备(14)为发电机或泵或其它旋转设备。
10.根据权利要求6所述的一种煤气化黑水处理系统用余压能回收方法，其特征在于：所述的汽化炉(1)上部的粗煤气出口通过引射器(11)连接洗涤塔(10)的入口。
说明书
一种煤气化黑水处理系统用余压能回收系统及方法
技术领域
本发明属于能量回收或能量转换领域，具体涉及一种煤气化黑水处理系统用余压能回收系统及方法，其适用于煤气化装置湿法除尘工艺系统中压力能的回收，回收的能量可用于驱动泵或发电机以及其它旋转设备。
背景技术
煤气化是煤清洁利用的核心技术，无论是粉煤加压气化、水煤浆加压气化以及其它的气化工艺，产生的粗煤气必须经过除尘净化，其中湿法除尘是煤气化过程中应用最为广泛的一种除尘方法。湿法除尘具有运行平稳、设备造价低的特点。尽管在湿法除尘过程中黑水经过闪蒸、换热等手段使热量得到了充分回收，但相对干法除尘能耗仍略高。
到目前为止，黑水处理系统余压能回收在世界范围内尚属空白。原因在于黑水介质高温、含不凝气、含固体颗粒对透平结构设计造成困难，同时在透平降压流动过程中不凝气析出、高温水在透平内局部低压流动条件下可能闪蒸、系统能量匹配状态对透平运行有影响、黑水压力和流量控制对系统运行稳定性有影响。因此，合理地设计黑水处理系统和能量回收系统是本发明技术关键。
发明内容
本发明的目的在于提供一种煤气化黑水处理系统用余压能回收系统及方法，其能够降低煤洁净利用系统能耗、提高经济性。

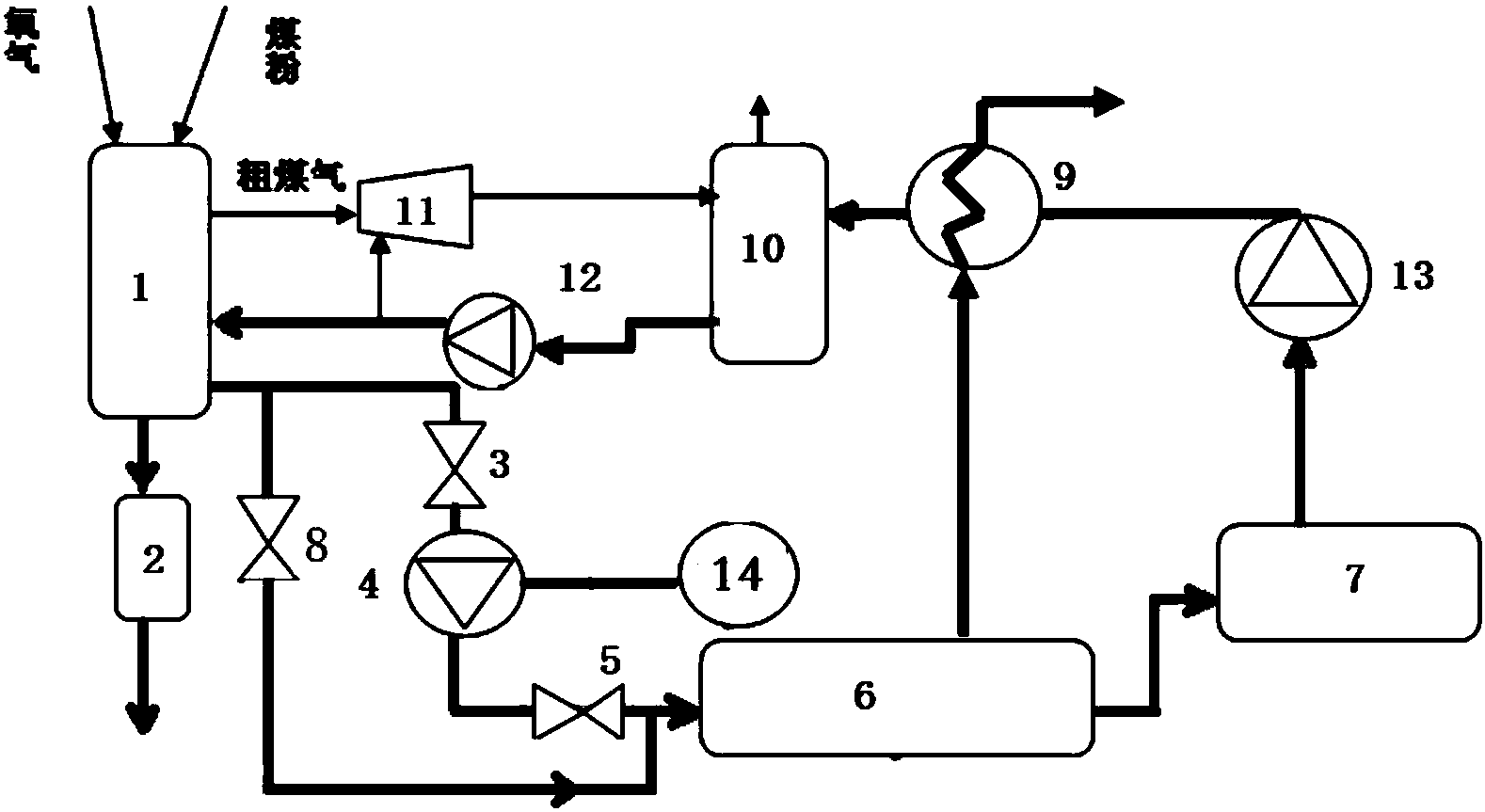

实现本发明目的的技术方案：一种煤气化黑水处理系统用余压能回收系统，该系统包括接收氧气、煤粉或水煤浆的汽化炉，氧气、煤粉或水煤浆在汽化炉内燃烧形成粗煤气;其汽化炉的下部黑水出口通过并联的两条管路连接高压闪蒸槽入口，其中一条管路上依次设置流量调节阀、液力透平、压力调节阀一，另一条管路上设置压力调节阀二;液力透平连接负载设备;其将黑水能量分为水的饱和压力以上的余压能和热能两部分，热能采用高压闪蒸槽闪蒸汽化予以回收，余压能采用液力透平予以回收。
如上所述的一种煤气化黑水处理系统用余压能回收系统，其所述的高压闪蒸槽的蒸汽出口连接换热器的蒸汽入口;高压闪蒸槽的水出口连接除氧槽的入口，除氧槽的出口连接洗涤塔给料泵的入口，洗涤塔给料泵的出口连接换热器的水入口;换热器的水出口连接洗涤塔的水入口;洗涤塔的水出口连接急冷水泵的入口，急冷水泵的出口连接汽化炉下部的水入口;汽化炉上部的粗煤气出口连接洗涤塔的入口;汽化炉底部的炉渣出口连接破渣机。
如上所述的一种煤气化黑水处理系统用余压能回收系统，其所述的汽化炉上部的粗煤气出口通过引射器连接洗涤塔的入口。
如上所述的一种煤气化黑水处理系统用余压能回收系统，其所述的负载设备为发电机或泵或其它旋转设备。
如上所述的一种煤气化黑水处理系统用余压能回收系统，其从所述的汽化炉出来的粗煤气进入洗涤塔，在洗涤塔内，来自换热器的水对从汽化炉来的粗煤气进行洗涤除尘，形成的灰水经急冷水泵增压注入汽化炉内，对汽化炉内的煤气和炉渣进行急冷;在汽化炉下部形成的黑水进入液力透平，通过液力透平回收余压能驱动负载设备;从液力透平出来的黑水进入高压闪蒸槽;从高压闪蒸槽出来的水经除氧槽后，通过洗涤塔给料泵进入换热塔加热后进入洗涤塔;从高压闪蒸槽出来的蒸汽进入换热器，在换热器内换热降温后通过换热器的蒸汽出口排出;汽化炉形成的炉渣进入汽化炉底部连接的破渣机。
本发明所述的一种煤气化黑水处理系统用余压能回收方法，该方法中氧气、煤粉或水煤浆在汽化炉内燃烧形成粗煤气;其从汽化炉下部出来的黑水经过流量调节阀调节流量后进入液力透平，通过液力透平回收余压能，从而驱动负载设备;从液力透平出来的黑水经过压力调节阀一调节压力后进入高压闪蒸槽，用高压闪蒸槽闪蒸汽化回收热能;在汽化炉与高压闪蒸槽之间还设有一条带有压力调节阀二的备用管路。
如上所述的一种煤气化黑水处理系统用余压能回收方法，其所述的汽化炉的压力为P1，水的饱和压力为P2，液力透平回收的余压能P3=P1-P2。
如上所述的一种煤气化黑水处理系统用余压能回收方法，该方法包括如下步骤：
(a)氧气和煤粉进入汽化炉内燃烧形成粗煤气，粗煤气进入洗涤塔内;
(b)汽化炉下部出来的黑水经过流量调节阀、液力透平、压力调节阀一后进入高压闪蒸槽;通过液力透平回收余压能驱动负载设备;
(c)从高压闪蒸槽出来的含不凝气的蒸汽进入换热器，用于加热从洗涤塔给料泵来的水;
从高压闪蒸槽出来的水进入除氧槽除氧后通过洗涤塔给料泵进入换热器加热，从换热器加热后出来的水进入洗涤塔内，对从汽化炉来的粗煤气进行洗涤除尘;
(d)洗涤塔内形成的灰水经急冷水泵增压注入汽化炉下部对煤气和炉渣进行急冷;
(e)汽化炉形成的炉渣进入破渣机。
如上所述的一种煤气化黑水处理系统用余压能回收方法，其所述的负载设备为发电机或泵或其它旋转设备。
如上所述的一种煤气化黑水处理系统用余压能回收方法，其所述的汽化炉上部的粗煤气出口通过引射器连接洗涤塔的入口。
本发明的效果在于：本发明针对从汽化炉出来的黑水能量组成情况进行分析，将黑水能量分为水的饱和压力以上的余压能和热能两部分，饱和状态水的热能采用闪蒸汽化的能量回收方法，采用液力透平对余压能量予以回收。本发明这种新的能量回收工艺方法提高了煤气化湿法除尘黑水处理系统的能量回收水平、降低了装置能耗，同时有利于改善压力调节阀(或称闪蒸阀)的运行状态，降低设备损耗。根据煤气化规模、汽化炉压力的不同，能量回收的水平不同，其中，采用本发明工艺方法，黑水余压能的回收水平可达50%～80%。以汽化炉处理量750吨煤/天、汽化炉压力4MPa，可回收相应的黑水余压能量80kW，每年可回收电能64万度。汽化炉处理量越大，能量回收率越高，1500吨煤/天、汽化炉压力4MPa时，回收能量可达200kW，每年回收电能约160万度。
