污泥压滤脱水小试技术

中国污水处理工程网 时间:2018-3-11 11:50:04

污水处理专利技术

  申请日2016.04.21

  公开(公告)日2016.07.20

  IPC分类号C02F11/12

  摘要

  本发明公开了一种污泥压滤脱水小试装置,包括机架、加压机构和滤水模具。加压机构包括丝杠机构、工作台和液压装置组成,液压装置采用压力表检测液压油压力,通过按压手动压把使活塞对工作台的底部施加压力,丝杠机构由丝杠与顶梁上的螺口组装形成,滤水模具放置在丝杠的底端和工作台之间,滤水模具包括可拆式组合安装的污泥承放槽、滤布、压板和集水槽,污泥承放槽内底部铺设滤布,设置于污泥承放槽内的压板可进行升降移动,泥饼受压后挤出的水分依次通过滤布和滤水孔,被集水槽收集。通过上述方式,本发明能够对少量污泥进行压滤脱水处理,并且通过观察压力表示数来灵活控制压榨压力,操作灵活,结构简单,设计合理。

  权利要求书

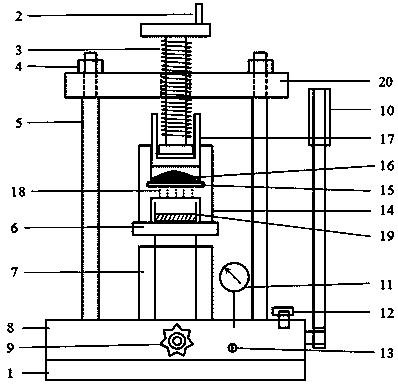

  1.一种污泥压滤脱水小试装置,由机架、加压机构和滤水模具组成,其特征在于:所述机架由底座(1)、立柱(5)、固定母(4)和顶梁(20)组成主机固定架,通过所述立柱固定连接和支撑所述底座(1)和所述顶梁(20),至少两根所述立柱(5)的基部垂直安装在所述底座(1)上,在所述立柱(5)的上部,通过固定母(4)将顶梁(20)与所述立柱(5)紧固连接,使所述底座(1)和所述顶梁(20)之间和所述立柱(5)之间形成压滤装置的组合安装空间,所述加压机构包括丝杠机构、工作台(6)和液压装置组成,所述液压装置包括活塞(7)、油池(8)、放油阀(9)、手动压把(10)、压力表(11)、注油孔螺钉(12)和出油孔螺钉(13),所述油池(8)的箱体安装在所述底座(1)上,在所述油池(8)的箱体上设有放油阀(9)、注油孔螺钉(12)和出油孔螺钉(13),并采用所述压力表(11)检测和显示液压管路的液压油压力,通过按压所述手动压把(10)使所述活塞(7)对所述工作台(6)的底部施加压力,所述丝杠机构由丝杠(3)与所述顶梁(20)上的螺口组装形成,手轮(2)一体固定连接在所述丝杠(3)的顶端,通过旋转手轮(2)使所述丝杠(3)在所述顶梁(20)上的螺口中转动的同时进行升降,调节所述丝杠(3)的高度,所述滤水模具放置在所述丝杠(3)的底端和所述工作台(6)之间,所述滤水模具包括可拆式组合安装的污泥承放槽(14)、滤布(15)、压板(17)和集水槽(19),所述污泥承放槽(14)内底部铺设所述滤布(15),将泥饼(16)放于所述滤布(15)之上,设置于所述污泥承放槽(14)内的所述压板(17)可进行升降移动,所述压板(17)的底面对放置于所述污泥承放槽(14)内泥饼(16)从上方进行下压,所述丝杠(3)的底端与所述压板(17)上部的凹槽嵌入式连接,所述污泥承放槽(14)的底部向下延伸形成基座支架,所述污泥承放槽(14)的基座支架直接放置在所述工作台(6)上,所述集水槽(19)设置于所述污泥承放槽(14)的基座支架内部,在所述集水槽(19)上方的所述污泥承放槽(14)底板上开有大小均一的滤水孔(18),泥饼(16)受压后挤出的水分依次通过所述滤布(15)和所述滤水孔(18),被所述集水槽(19)收集。

  2.根据权利要求1所述污泥压滤脱水小试装置,其特征在于:所述压板(17)上部的凹槽内径大于所述丝杠(3)的底端的直径的差值为2~5mm。

  3.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:所述压板(17)外径与所述污泥承放槽(14)内径尺寸差值不超过1mm,所述压板(17)外表面与所述污泥承放槽(14)内壁皆为光滑表面。

  4.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:所述污泥承放槽(14)内腔横截面、所述滤布(15)边缘轮廓和所述压板(17)边缘轮廓皆为圆形。

  5.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:所述滤布(15)的边缘轮廓尺寸与所述污泥承放槽(14)内腔横截面尺寸相匹配。

  6.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:在所述污泥承放槽(14)内还设有环形的密封条,所述密封条对所述压板(17)与所述污泥承放槽(14)之间的间隙进行动密封。

  7.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:在所述集水槽(19)上方的所述污泥承放槽(14)的底板上的滤水孔(18)直径不大于3mm。

  8.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:控制所述滤水模具的组合结构强度,使所述滤水模具满足承载压力极限压力不小于8MPa。

  9.根据权利要求1或2所述污泥压滤脱水小试装置,其特征在于:所述滤水模具的材料为不锈钢。

  说明书

  污泥压滤脱水小试装置

  技术领域

  本发明涉及一种污泥处理装置,特别是涉及一种污泥压滤装置,应用于污泥脱水性能分析测试工艺仪器设备技术领域。

  背景技术

  污泥是一种高水分的多孔介质物质,未经处理的污泥含水率高达95%以上。一般大中型污泥处理厂均采用机械脱水的方法对污泥进行脱水,脱水设备以板框压滤机和隔膜压滤机为主。

  在实验室条件下研究污泥的脱水性能时,主要采用真空抽滤机对污泥进行抽滤脱水,然后测试泥饼含水率。然而,在实际过程中,由于受到抽滤机真空度等条件的限制,污泥脱水程度较低。脱水后泥饼的含水率均在70%以上,无法满足实验需要。另外,市场上相关的小型压滤设备在使用时对污泥的需求量大,压滤脱水时间长,操作繁琐。因此,开发出一种操作简便,安全高效,处理量较小,脱水率高的污泥压滤脱水小试装置显得十分必要。

  发明内容

  为了解决现有技术问题,本发明的目的在于克服已有技术存在的不足,提供一种污泥压滤脱水小试装置,装置操作简便,安全高效,处理量较小,脱水率高,满足实验室里小试研究污泥脱水性能的需要。

  为达到上述发明创造目的,采用下述技术方案:

  一种污泥压滤脱水小试装置,由机架、加压机构和滤水模具组成,机架由底座、立柱、固定母和顶梁组成主机固定架,通过立柱固定连接和支撑底座和顶梁,至少两根立柱的基部垂直安装在底座上,在立柱的上部,通过固定母将顶梁与立柱紧固连接,使底座和顶梁之间和立柱之间形成压滤装置的组合安装空间,加压机构包括丝杠机构、工作台和液压装置组成,液压装置包括活塞、油池、放油阀、手动压把、压力表、注油孔螺钉和出油孔螺钉,油池的箱体安装在底座上,在油池的箱体上设有放油阀、注油孔螺钉和出油孔螺钉,并采用压力表检测和显示液压管路的液压油压力,通过按压手动压把使活塞对工作台的底部施加压力,丝杠机构由丝杠与顶梁上的螺口组装形成,手轮一体固定连接在丝杠的顶端,通过旋转手轮使丝杠在顶梁上的螺口中转动的同时进行升降,调节丝杠的高度,滤水模具放置在丝杠的底端和工作台之间,滤水模具包括可拆式组合安装的污泥承放槽、滤布、压板和集水槽,污泥承放槽内底部铺设滤布,将泥饼放于滤布之上,设置于污泥承放槽内的压板可进行升降移动,压板的底面对放置于污泥承放槽内泥饼从上方进行下压,丝杠的底端与压板上部的凹槽嵌入式连接,污泥承放槽的底部向下延伸形成基座支架,污泥承放槽的基座支架直接放置在工作台上,集水槽设置于污泥承放槽的基座支架内部,在集水槽上方的污泥承放槽底板上开有大小均一的滤水孔,泥饼受压后挤出的水分依次通过滤布和滤水孔,被集水槽收集。

  作为本发明优选的技术方案,上述压板上部的凹槽内径优选大于丝杠的底端的直径2~5mm。

  上述压板外径与污泥承放槽内径尺寸差值优选不超过1mm,上述压板外表面与污泥承放槽内壁皆优选为光滑表面。

  上述污泥承放槽内腔横截面、滤布边缘轮廓和压板边缘轮廓皆优选为圆形。

  优选上述滤布的边缘轮廓尺寸与污泥承放槽内腔横截面尺寸相匹配。

  在上述污泥承放槽内还优选设有密封条,密封条对压板与污泥承放槽之间的间隙进行动密封。

  在上述集水槽上方的上述污泥承放槽的底板上的滤水孔直径优选不大于3mm。

  作为上述方案进一步优选的技术方案,控制滤水模具的组合结构强度,使滤水模具满足承载压力极限压力不小于8MPa。

  上述滤水模具的材料优选采用不锈钢。

  本发明与现有技术相比较,具有如下显而易见的突出实质性特点和显著优点:

  1.本发明污泥压滤脱水小试装置能够对少量污泥进行压滤脱水处理,并且通过观察压力表示数来灵活控制压榨压力,操作灵活方便,结构简单,设计合理;

  2.本发明污泥压滤脱水小试装置稳定性好,用少量污泥样品即可进行压榨,而且成本低,效率高。
