申请日2016.03.31
公开(公告)日2016.08.10
IPC分类号C02F3/02
摘要
本实用新型公开了一种具有粉碎功能的好氧污水处理装置，包括一罐体，罐体的上端设有一罐体盖，罐体盖中嵌设有罐体进水口;罐体的下端设有一排水口，且该罐体的下端安装有一搅拌器;罐体的外部安装有一外夹套，罐体的内部安装有一内夹套;外加套内安装有加热装置，内夹套的上端部嵌设有进气孔，内夹套的内壁下部均布有出气孔;罐体盖的下端安装有一固体物过滤网，固体物过滤网内安装有一固体物搅拌刀，该固体物搅拌刀与罐体盖上方的固体物粉碎电机轴接。过滤后，固体物搅拌刀对固体物过滤网内的固体物进行粉碎，被粉碎的固体物透过固体物过滤网并在发酵后随排水口排出。

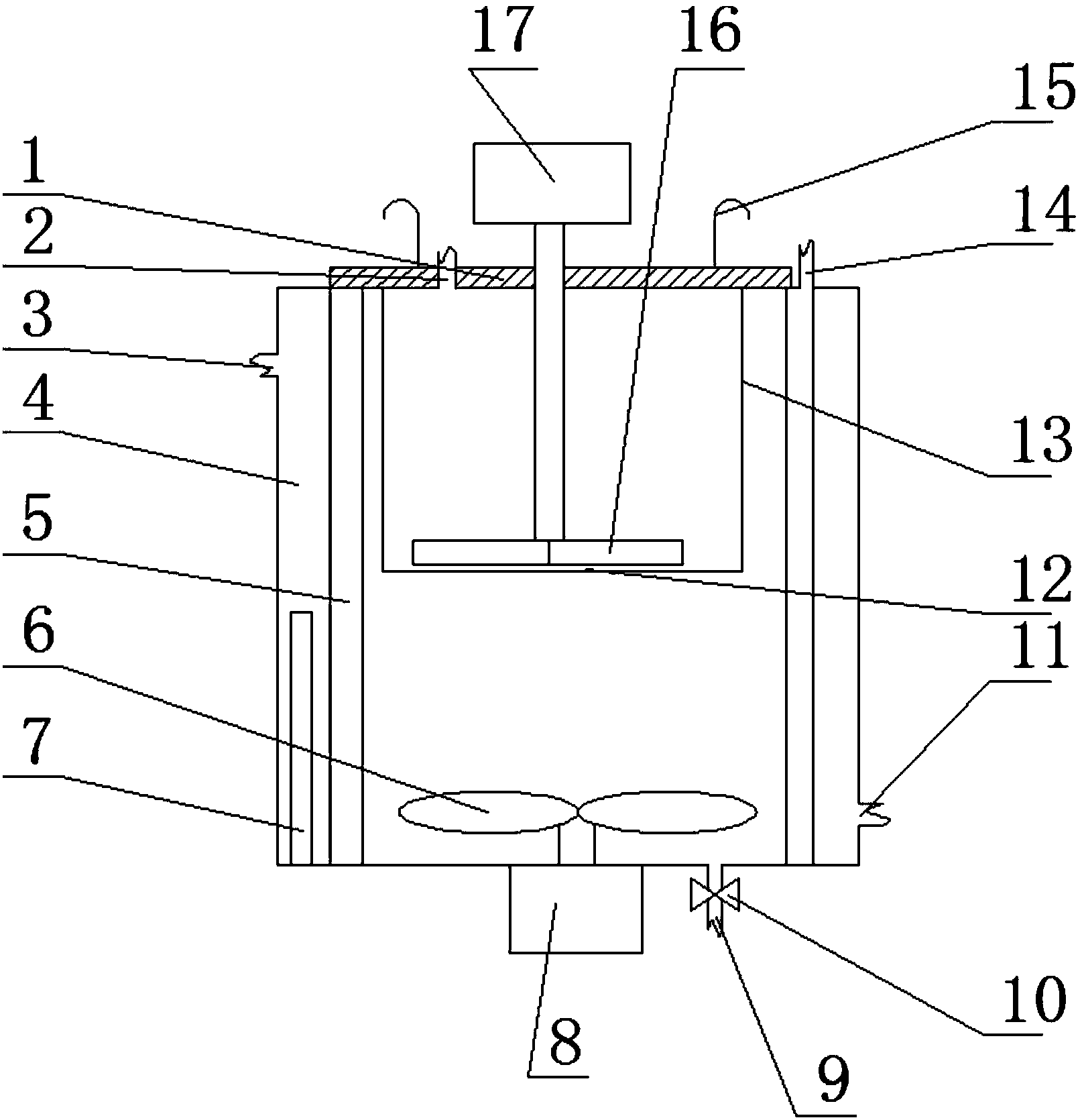

摘要附图
权利要求书
1.一种具有粉碎功能的好氧污水处理装置，其特征在于，包括一罐体，所述罐体的上端设有一罐体盖(1)，罐体盖(1)中嵌设有罐体进水口(2)和单向出气口，所述单向出气口用于向罐体外部排出气体;所述罐体盖(1)的下端安装有一固体物过滤网，用于过滤从所述罐体进水口(2)进入的污水;所述污水过滤网包括侧面网(13)和底面网(12)，所述侧面网(13)为上、下端均开口的长方体形，所述底面网(12)的尺寸与所述侧面网(13)的下端开口相适，底面网(12)固装在所述侧面网(13)的下端，其中，所述底面网(12)的一端与侧面网(13)的下端部铰接，底面网(12)的另一端与侧面网(13)之间安装有卡扣;
所述固体物过滤网内安装有一固体物搅拌刀(16)，该固体物搅拌刀(16)与罐体盖(1)上方的固体物粉碎电机(17)轴接;
所述罐体的外部安装有一外夹套(4)，所述罐体的内部安装有一内夹套(5);其中，所述外夹套(4)嵌设有外夹套进水口(3)和外夹套出水口(11)，且所述外夹套内安装有加热装置(7)，用于对外夹套(4)内的水进行加热;
所述内夹套(5)的上端部嵌设有进气孔(14)，用于向内夹套(5)通入气体;所述内夹套(5)的内壁下部均布有出气孔，用于将所述气体均匀的分散在罐体内部;
所述罐体的下端嵌设有一排水口且安装有一搅拌器，用于搅拌罐体内的污水。
2.根据权利要求1所述的具有粉碎功能的好氧污水处理装置，其特征在于，所述底面网(12)的下端部和侧面网(13)的周边之间安装有橡胶圈。
3.根据权利要求1所述的具有粉碎功能的好氧污水处理装置，其特征在于，所述罐体盖(1)的上端安装有多个挂钩(15)，用于吊起所述罐体盖(1)。
4.根据权利要求1所述的具有粉碎功能的好氧污水处理装置，其特征在于，所述搅拌器包括：搅拌扇叶(6)和位于罐体外部的搅拌电机(8)，所述搅拌扇叶(6)与搅拌电机(8)轴接。
5.根据权利要求1所述的具有粉碎功能的好氧污水处理装置，其特征在于，所述罐体的下端部安装有用于支撑罐体的支架。
6.根据权利要求1所述的具有粉碎功能的好氧污水处理装置，其特征在于，所述排水口与排水管路(9)连通，排水管路(9)上安装有排水阀门(10)。
说明书
具有粉碎功能的好氧污水处理装置
技术领域
本实用新型属于污水处理领域，具体来说涉及一种具有粉碎功能的好氧污水处理装置。
背景技术
有机化工、食品加工、纺织印染、造纸、皮革、医药等工业，以及畜禽养殖等行业生产中产生的有机污水，排入江河将造成严重污染，进而造成水资源缺乏和水环境质量恶化，国内外治理有机废水处理中的活性污泥法工艺，几乎全部基于生物的“厌氧、缺氧、好氧”生长代谢理论而实现的，即污水中的有机物、氮、磷等污染物，在生物池内不同环境下，通过微生物的生长代谢作用下得以去除，实现净化水体的目的。但是在污水处理中存在一个问题，就是经过处理后的污水中的固体物过多。
发明内容
为了解决上述技术缺点，本实用新型的目的是提供一种具有粉碎功能的好氧污水处理装置，该好氧污水处理装置可对过滤后的固体物进行粉碎。
为此，本实用新型的技术方案如下：
一种具有粉碎功能的好氧污水处理装置，包括一罐体，所述罐体的上端设有一罐体盖，罐体盖中嵌设有罐体进水口和单向出气口，所述单向出气口用于向罐体外部排出气体;所述罐体盖的下端安装有一固体物过滤网，用于过滤从所述罐体进水口进入的污水;所述污水过滤网包括侧面网和底面网，所述侧面网为上、下端均开口的长方体形，所述底面网的尺寸与所述侧面网的下端开口相适，底面网固装在所述侧面网的下端，其中，所述底面网的一端与侧面网的下端部铰接，底面网的另一端与侧面网之间安装有卡扣;
所述固体物过滤网内安装有一固体物搅拌刀，该固体物搅拌刀与罐体盖上方的固体物粉碎电机轴接;
所述罐体的外部安装有一外夹套，所述罐体的内部安装有一内夹套;其中，所述外夹套嵌设有外夹套进水口和外夹套出水口，且所述外加套内安装有加热装置，用于对外夹套内的水进行加热;
所述内夹套的上端部嵌设有进气孔，用于向内夹套通入气体;所述内夹套的内壁下部均布有出气孔，用于将所述气体均匀的分散在罐体内部;
所述罐体的下端嵌设有一排水口且安装有一搅拌器，用于搅拌罐体内的污水。
在上述技术方案中，所述底面网的下端部和侧面网的周边之间安装有橡胶圈。
在上述技术方案中，所述罐体盖的上端安装有多个挂钩，用于吊起所述罐体盖。
在上述技术方案中，所述搅拌器包括：搅拌扇叶和位于罐体外部的搅拌电机，所述搅拌扇叶与搅拌电机轴接。
在上述技术方案中，所述罐体的下端部安装有用于支撑罐体的支架。
在上述技术方案中，所述排水口与排水管路连通，排水管路上安装有排水阀门。
相比于现有技术，本实用新型的具有粉碎功能的好氧污水处理装置适用于集中处理大量污水，其有益效果为：
1、固体物过滤网可对污水中的固体物进行过滤，过滤后固体物搅拌刀对固体物过滤网内的固体物进行粉碎，没被粉碎的固体物依旧留在固体物过滤网内，被粉碎的固体物透过固体物过滤网并在发酵后随排水口排出。
2、将罐体盖吊起后，转移到固体物收集装置的上方，打开卡扣，在重力的作用下，底面网向下打开，将固体物过滤网内的固体物排出。
3、内夹套侧壁上均布的出气孔可将内夹套内的气体均匀的分散到罐体内部，提高罐体内污水在发酵时与气体的接触率，加快好氧发酵的速度。
