申请日2016.04.21
公开(公告)日2016.08.31
IPC分类号C02F9/14
摘要
本实用新型公开了一种节能高效废污水净化处理装置，包括空气压缩机、水泵、曝气池和过滤池;所述曝气池设置有进水管、封盖、进水口、进气管、气压阀、隔水板、隔离室和环形管;所述曝气池内设置有活性污泥;所述环形管到曝气池池底的距离大于隔水板底端到曝气池池底的距离;所述过滤池设置有环形箱、支撑架和推压板、过滤孔、转轴、连接管和底板;所述环形箱设置有环形箱内腔和出水管;所述支撑架设置有回收桶和电磁开关;所述推压板为圆形，推压板材料为橡胶，推压板直径与过滤池内壁直径契合;本实用新型将气压和活性污泥多次利用，除了达到节能效果外，过滤池的结构设计也增加污水处理的速率，具有良好的使用性能。
权利要求书
1.一种节能高效废污水净化处理装置，包括空气压缩机、水泵、曝气池和过滤池;其特征在于，所述曝气池设置有进水管、封盖、进水口、进气管、气压阀、隔水板、隔离室和环形管;所述曝气池内设置有活性污泥;所述进水管设置在曝气池左侧外部;所述封盖设置在曝气池顶端;所述水泵通过进水口和进水管与曝气池连接;所述隔水板设置在曝气池内右侧，隔水板与曝气池形成隔离室，隔水板上端与曝气池顶端连接;所述进气管和环形管设置在曝气池内;所述环形管设置有若干进气孔;所述空气压缩机通过进气管与环形管连接;所述过滤池设置有环形箱、支撑架和推压板、过滤孔、转轴、连接管和底板;所述转轴设置在过滤池右侧底部;所述底板通过转轴连接在过滤池底部;所述过滤孔设置在过滤池上;所述过滤孔设置有若干个且过滤孔内设置有过滤网;所述过滤池为圆柱形，底板通过转轴在过滤池底部转动来倾倒污泥;所述环形箱设置有环形箱内腔和出水管;所述环形箱内腔为圆形，与过滤孔连通;所述出水口设置在环形箱的右侧;所述环形箱设置在过滤池下端外侧，过滤池内的污水经过过滤孔和过滤网过滤进入环形箱;所述支撑架设置在过滤池的下端;所述支撑架设置有回收桶和电磁开关;所述回收桶设置在左侧支撑架上;所述电磁开关与底板连接，支撑架支撑过滤池;所述推压板设置有推杆和感应器;所述推杆连接在推压板上端;所述推压板为圆形，推压板材料为橡胶;所述感应器设置在推杆上端;所述感应器和电磁开关通过电线连接;所述连接管设置在过滤池左侧上端，曝气池通过连接管与过滤池连接。
2.根据权利要求1所述的节能高效废污水净化处理装置，其特征在于，所述封盖上设置有进水口和气压阀，封盖与曝气池右侧连接处设置在曝气池顶端，左侧连接处设置在曝气池池壁左侧。
3.根据权利要求1所述的节能高效废污水净化处理装置，其特征在于，所述环形管到曝气池池底的距离大于隔水板底端到曝气池池底的距离。
4.根据权利要求1所述的节能高效废污水净化处理装置，其特征在于，所述推压板直径与过滤池内壁直径契合。
说明书
一种节能高效废污水净化处理装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种节能高效废污水净化处理装置。
背景技术
随着工业化和城市化的发展，水环境污染、水资源紧缺日益严重，水污染控制、水环境保护已刻不容缓;在目前的污水处理过程中，静置沉淀是常见的一种简单处理方法，但是静置沉淀所需要的时间往往很长，不仅花费时间，而且还会有残留在处理箱内壁上的杂质，对于时候清理也是一件很麻烦的事情，因此需要一种既能加快沉淀速率又能清理处理箱的设备。
发明内容
本实用新型的目的在于提供一种节能高效废污水净化处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种节能高效废污水净化处理装置，包括空气压缩机、水泵、曝气池和过滤池;所述曝气池设置有进水管、封盖、进水口、进气管、气压阀、隔水板、隔离室和环形管;所述曝气池内设置有活性污泥;所述进水管设置在曝气池左侧外部;所述封盖设置在曝气池顶端，封盖上设置有进水口和气压阀;所述水泵通过进水口和进水管与曝气池连接;所述隔水板设置在曝气池内右侧，隔水板与曝气池形成隔离室，隔水板上端与曝气池顶端连接;所述进气管和环形管设置在曝气池内;所述环形管设置有若干进气孔;所述空气压缩机通过进气管与环形管连接;所述过滤池设置有环形箱、支撑架和推压板、过滤孔、转轴、连接管和底板;所述转轴设置在过滤池右侧底部;所述底板通过转轴连接在过滤池底部;所述过滤孔设置在过滤池上;所述过滤孔设置有若干个且过滤孔内设置有过滤网;所述过滤池为圆柱形，底板通过转轴在过滤池底部转动来倾倒污泥;所述环形箱设置有环形箱内腔和出水管;所述环形箱内腔为圆形，与过滤孔连通;所述出水口设置在环形箱的右侧;所述环形箱设置在过滤池下端外侧，过滤池内的污水经过过滤孔和过滤网过滤进入环形箱;所述支撑架设置在过滤池的下端;所述支撑架设置有回收桶和电磁开关;所述回收桶设置在左侧支撑架上;所述电磁开关与底板连接，支撑架支撑过滤池;所述推压板设置有推杆和感应器;所述推杆连接在推压板上端;所述推压板为圆形，推压板材料为橡胶;所述感应器设置在推杆上端;所述感应器和电磁开关通过电线连接;所述连接管设置在过滤池左侧上端，曝气池通过连接管与过滤池连接。
作为本实用新型进一步的方案：所述封盖与曝气池右侧连接处设置在曝气池顶端，左侧连接处设置在曝气池池壁左侧。
作为本实用新型进一步的方案：所述环形管到曝气池池底的距离大于隔水板底端到曝气池池底的距离。
作为本实用新型再进一步的方案：所述推压板直径与过滤池内壁直径契合。
与现有技术相比，本实用新型的有益效果是：

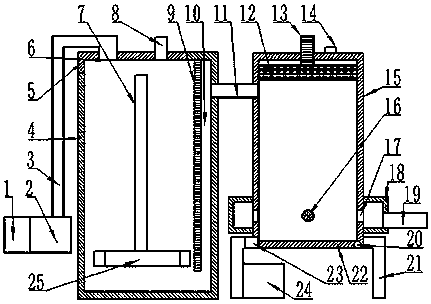

污水通过水泵经过进水管进入曝气池，曝气池内活性污泥对污水进行处理，同时，空气压缩机通过进气管和环形管对曝气池进行充气，环形管上设置的若干出气孔加快池内反应速率，多余的气压停留在曝气池顶端，气压足够后，处理后的污水从隔离室的连接管进入过滤池，封盖上的气压阀调节曝气池内的气压;污水注满过滤池后，推杆推动推压板向下挤压污水，同时推压板清理过滤池上杂质残留，污水由于水压从过滤孔经过过滤网过滤后进入环形箱，多个过滤孔提高过滤池的过滤效率，再经过出水管排出，当推杆上感应器和过滤池上感应器相遇时，推杆停止向下运动，并开始向上运动，推压板在推杆的推动下能处理残留在过滤池上的杂质，省去了清理过滤池的工序，达到节能效果，同时感应器给电磁开关发出信号，电磁开关打开，底板倾斜打开，过滤池内的活性污泥倾倒到回收桶内，再倒入曝气池循环利用;本实用新型将气压和活性污泥多次利用，除了达到节能效果外，过滤池的结构设计也增加污水处理的速率，具有良好的使用性能。
