申请日2016.03.29
公开(公告)日2016.08.03
IPC分类号C02F9/14
摘要
本实用新型涉及一种含地沟油废水处理系统，按序包括用于收集地沟油的油罐、絮凝池、压滤泵、压滤机、油水分离装置、生物分解反应器和与所述生物分解反应器连通的吸附装置，其中，所述油水分离装置为三级油水分离器，在油水分离装置油污水入口于排水口之间依次设置有一滤区、二滤区和三滤区。本实用新型占地面积小、灵活安装使用、油水分离效果好、有利于回收得到品质较高的再使用油。

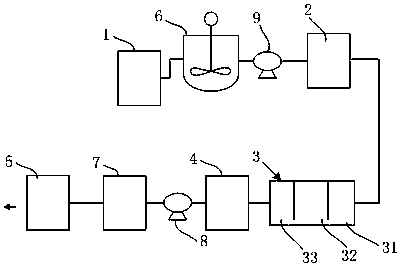

摘要附图
权利要求书
1.一种含地沟油废水处理系统，其特征在于：按序包括用于收集地沟油的油罐(1)、絮凝池(6)、压滤泵(9)、压滤机(2)、油水分离装置(3)、生物分解反应器(4)和与所述生物分解反应器(4)连通的吸附装置(5)，其中，所述油水分离装置(3)为三级油水分离器，在油水分离装置(3)油污水入口于排水口之间依次设置有一滤区(31)、二滤区(32)和三滤区(33)。
2.根据权利要求1所述的一种含地沟油废水处理系统，其特征在于：在所述絮凝池(6)底部设有立式搅拌机。
3.根据权利要求1所述的一种含地沟油废水处理系统，其特征在于：在所述絮凝池(6)和所述吸附装置(5)之间还设置有沉淀池(7)。
4.根据权利要求1所述的一种含地沟油废水处理系统，其特征在于：在所述絮凝池(6)与所述生物分解反应器(4)之间设置有提升泵(8)，用于将生物分解反应器(4)的液体提升至絮凝池(6)内。
说明书
一种含地沟油废水处理系统
技术领域
本实用新型涉水处理环保技术领域，具体涉及一种含地沟油废水处理系统。
背景技术
“地沟油”是一种质量极差、极不卫生的非食用油。一旦食用“地沟油”，它会破坏人们的白血球和消化道黏膜，引起食物中毒，甚至致癌的严重后果。所以“地沟油”是严禁用于食用油领域的。但是，也确有一些不法商贩受利益驱动而不顾人民群众生命安全私自生产加工“地沟油”并作为食用油低价销售给一些小餐馆，给人们的身心都带来极大伤害。因此“地沟油”这个名称已经成为了对人们生活中带来身体伤害的各类劣质油的代名词。
地沟油如果直接排放会造成严重污染，因此一种占地面积小、灵活安装使用、油水分离效果好、有利于回收地沟油的含地沟油废水处理系统成为亟待解决的问题。
实用新型内容
鉴于上述现有技术存在的缺陷，本实用新型的目的是提供一种含地沟油废水处理系统。本实用新型采用的技术方案包括：
一种含地沟油废水处理系统，按序包括用于收集地沟油的油罐、絮凝池、压滤泵、压滤机、油水分离装置、生物分解反应器和与所述生物分解反应器连通的吸附装置，其中，所述油水分离装置为三级油水分离器，在油水分离装置油污水入口于排水口之间依次设置有一滤区、二滤区和三滤区。
本实用新型进一步地，在所述絮凝池底部设有立式搅拌机。
本实用新型进一步地，在所述絮凝池和所述吸附装置之间还设置有沉淀池。
本实用新型进一步地，在所述絮凝池与所述生物分解反应器之间设置有提升泵，用于将生物分解反应器的液体提升至絮凝池内。
借由上述方案，本实用新型至少具有以下优点：本实用新型占地面积小、灵活安装使用、油水分离效果好、有利于回收得到品质较高的再使用油。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。
