申请日2016.03.27
公开(公告)日2016.08.31
IPC分类号G01N1/14
摘要
本实用新型涉及一种污水检测取样输送处理系统，包括底座，底座上部右侧固定连接有右支撑柱，右支撑柱右侧上部固定连接有支撑杆，支撑杆下部设置有支撑腔，支撑腔内部设置有抽水泵，抽水泵上部连接有出水管，抽水泵下部连接有第一抽水管，第一抽水管下部连接有抽水软管，抽水软管下部连接有第二抽水管，第二抽水管下部连接有取样腔，取样腔侧面连接有多个进水孔;支撑杆右侧固定设置有液压器，液压器下部连接有液压伸缩柱，液压伸缩柱右侧下部连接有支撑架。该实用新型装置能够有效地针对不同深度的污水水样进行采集，更好地针对污水样品进行储存和输送，改善检测的效果。

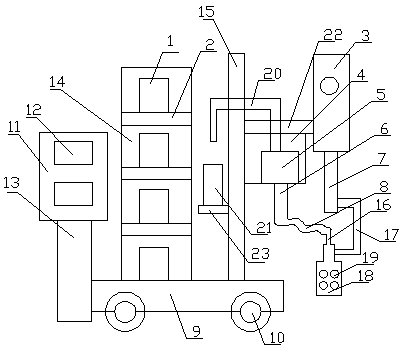

摘要附图
权利要求书
1.一种污水检测取样输送处理系统，其特征在于：包括底座(9)，所述底座(9)上部右侧固定连接有右支撑柱(15)，所述右支撑柱(15)右侧上部固定连接有支撑杆(22)，所述支撑杆(22)下部设置有支撑腔(4)，所述支撑腔(4)内部设置有抽水泵(5)，所述抽水泵(5)上部连接有出水管(20)，所述抽水泵(5)下部连接有第一抽水管(6)，所述第一抽水管(6)下部连接有抽水软管(8)，所述抽水软管(8)下部连接有第二抽水管(16)，所述第二抽水管(16)下部连接有取样腔(18)，所述取样腔(18)侧面连接有多个进水孔(19);所述支撑杆(22)右侧固定设置有液压器(3)，所述液压器(3)下部连接有液压伸缩柱(7)，所述液压伸缩柱(7)右侧下部连接有支撑架(17)，所述支撑架(17)左端与取样腔(18)右侧相连接;所述右支撑柱(15)左侧下部固定连接有支撑板(23)，所述支撑板(23)上部设置有样品瓶(21);所述底座(9)上部左侧设置有储存腔(14)，所述储存腔(14)中间位置设置有多个隔板(2)，所述储存腔(14)内部设置有多个存放腔(1);所述底座(9)左侧固定连接有左支撑柱(13)，所述左支撑柱(13)上部连接有展示架(11)，所述展示架(11)侧面设置有多个展示板(12)。
2.根据权利要求1所述的污水检测取样输送处理系统，其特征在于：所述底座(9)下部左右两侧均设置有移动轮(10)。
说明书
污水检测取样输送处理系统
技术领域
本实用新型属于污水检测技术领域，具体涉及一种污水检测取样输送处理系统。
背景技术
多年来，中国水资源质量不断下降，水环境持续恶化，由于污染所导致的缺水和事故不断发生，不仅使工厂停产、农业减产甚至绝收，而且造成了不良的社会影响和较大的经济损失，严重地威胁了社会的可持续发展，威胁了人类的生存。为了改善水质，需要对污水进行采样，对水样进行分析，从而采取合适的措施对污水进行进化。水样的代表性是分析测试准确性和评价结论可靠性的前提，不同深度的水样具有不同的数据，只在一个深度对污水进行采样会导致数据不够准确，影响水样的分析结果。
实用新型内容
本实用新型的目的在于提供一种污水检测取样输送处理系统，以便克服上述不足，提供一种更好的装置，方便根据需要使用，提高使用效率，改善使用效果。
为了实现上述目的，本实用新型的技术方案如下。
一种污水检测取样输送处理系统，包括底座，底座上部右侧固定连接有右支撑柱，右支撑柱右侧上部固定连接有支撑杆，支撑杆下部设置有支撑腔，支撑腔内部设置有抽水泵，抽水泵上部连接有出水管，抽水泵下部连接有第一抽水管，第一抽水管下部连接有抽水软管，抽水软管下部连接有第二抽水管，第二抽水管下部连接有取样腔，取样腔侧面连接有多个进水孔;支撑杆右侧固定设置有液压器，液压器下部连接有液压伸缩柱，液压伸缩柱右侧下部连接有支撑架，支撑架左端与取样腔右侧相连接;右支撑柱左侧下部固定连接有支撑板，支撑板上部设置有样品瓶;底座上部左侧设置有储存腔，储存腔中间位置设置有多个隔板，储存腔内部设置有多个存放腔;底座左侧固定连接有左支撑柱，左支撑柱上部连接有展示架，展示架侧面设置有多个展示板。
进一步地，底座下部左右两侧均设置有移动轮。
该实用新型的有益效果在于：该实用新型装置能够有效地针对不同深度的污水水样进行采集，更好地针对污水样品进行储存和输送，改善检测的效果。
