电镀污水处理技术

中国污水处理工程网 时间:2018-3-12 16:30:17

污水处理专利技术

  申请日2016.04.05

  公开(公告)日2016.09.21

  IPC分类号C02F1/04; C02F9/10

  摘要

  本实用新型提供了一种电镀污水处理装置,属于污水处理设备技术领域。它解决了现有电镀污水对环境造成污染的问题。本电镀污水处理装置,包括内筒体,内筒体内水平固连有隔板,该隔板的上方形成蒸发腔,下方形成除污腔,内筒体内固连有吸风管,内筒体内固连有导流板,内筒体上开设有若干出风孔,吸风管的侧壁上开设有若干进风孔,出风孔与热源相连接,吸风管的上端连接有抽风机一,除污腔内转动连接有叶轮,除污腔的底面上开设有出水孔,除污腔侧壁的下部开设有排渣孔,排渣孔与叠螺相连接,叶轮与驱动件相连接。本电镀污水处理装置能够将污水中的固体杂质分离出来,避免对环境造成污染。

  权利要求书

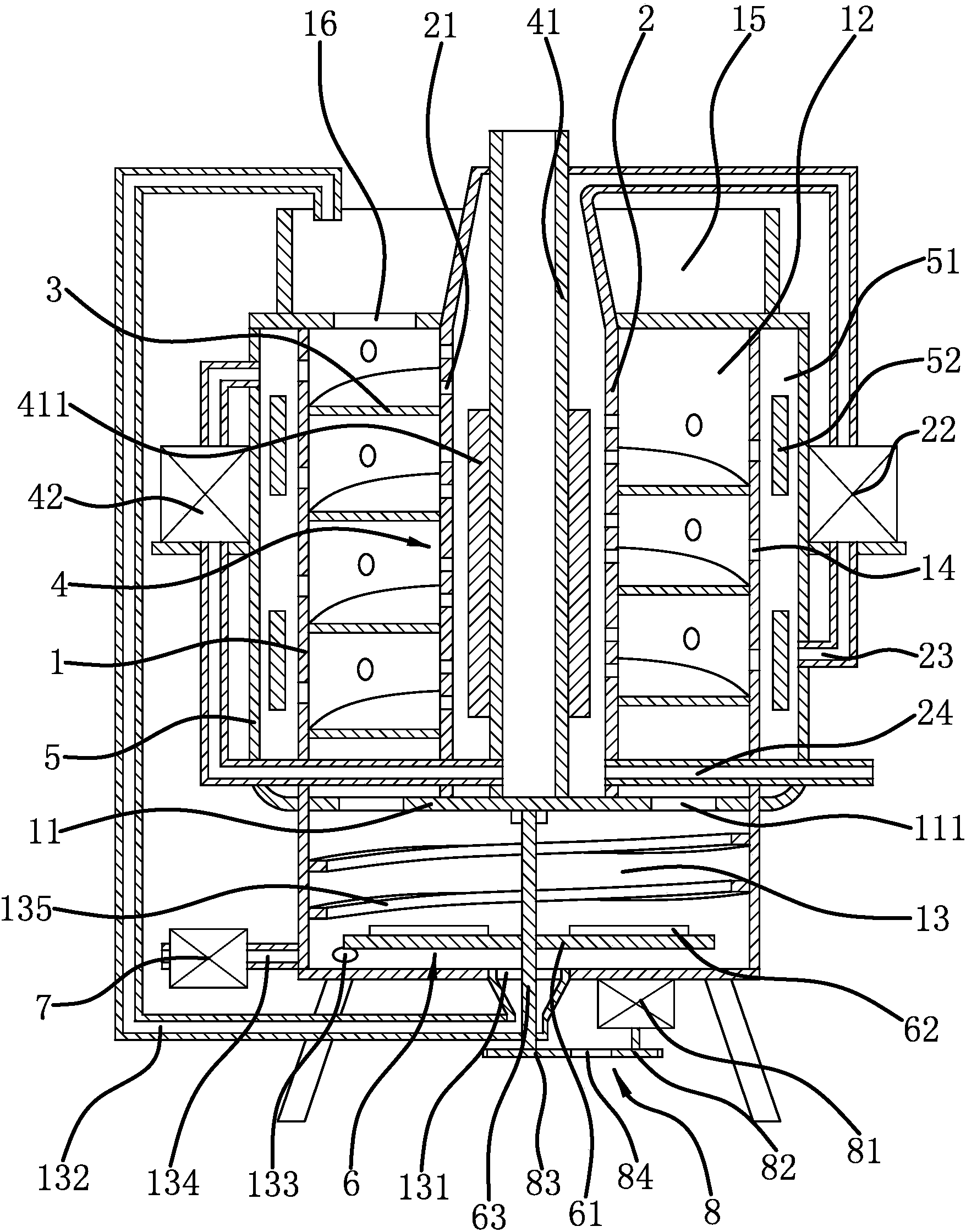

  1.一种电镀污水处理装置,包括内筒体(1),其特征在于,所述内筒体(1)内水平固连有隔板(11),该隔板(11)的上方形成蒸发腔(12),下方形成除污腔(13),所述隔板(11)上开设有连接蒸发腔(12)与除污腔(13)的过水孔(111),所述内筒体(1)在蒸发腔(12)内竖直固连有吸风管(2),所述内筒体(1)内侧壁与吸风管(2)外侧壁之间固连有用于污水流过的导流板(3),该导流板(3)由上至下环绕吸风管(2)螺旋设置,所述内筒体(1)上开设有若干出风孔(14),该若干出风孔(14)均与导流板(3)的上方相对,所述吸风管(2)的侧壁上开设有若干进风孔(21),所述出风孔(14)与一能够产生热风的热源相连接,所述吸风管(2)的上端连接有抽风机一(22),所述吸风管(2)内还设有当带有水汽的气流进入吸风管(2)时能够使水汽凝结的冷凝机构(4),所述除污腔(13)内转动连接有叶轮(6),该叶轮(6)位于除污腔(13)的下部,且叶轮(6)与隔板(11)相对,所述除污腔(13)的底面上开设有出水孔(131),该出水孔(131)通过回水管(132)与蒸发腔(12)相连通,所述除污腔(13)侧壁的下部开设有排渣孔(133),所述排渣孔(133)与叠螺(7)相连接,所述叶轮(6)与一能够带动叶轮(6)旋转的驱动件(8)相连接。

  2.根据权利要求1所述的电镀污水处理装置,其特征在于,所述内筒体(1)上还套设有外筒体(5),所述外筒体(5)位于蒸发腔(12)的外侧,且外筒体(5)与内筒体(1)之间形成热风腔(51),所述热源为固连在热风腔(51)内的若干加热板(52),上述抽风机一(22)通过通风管(23)与热风腔(51)相连通。

  3.根据权利要求2所述的电镀污水处理装置,其特征在于,所述冷凝机构包括冷凝管(41)和抽风机二(42),所述冷凝管(41)沿吸风管(2)轴向固连在吸风管(2)内,且冷凝管(41)的上端伸出吸风管(2)并与外部相连通,所述冷凝管(41)的下端与 抽风机二(42)相连通,所述抽风机二(42)与热风腔(51)相连通。

  4.根据权利要求3所述的电镀污水处理装置,其特征在于,所述冷凝管(41)的外周壁上周向具有若干长条状的冷凝片(411),所述冷凝片(411)的长度方向与冷凝管(41)的轴向相同,所述吸风管(2)的下端连接有出水管(24),该出水管(24)伸出外筒体(5)。

  5.根据权利要求3或4所述的电镀污水处理装置,其特征在于,所述内筒体(1)的上端面上固连有水槽(15),所述水槽(15)的底面上开设有进水孔(16),该进水孔(16)与导流板(3)的上端相对,上述回水管(132)与水槽(15)相连通。

  6.根据权利要求5所述的电镀污水处理装置,其特征在于,所述叶轮(6)包括转盘(61)和位于转盘(61)上侧面上的若干长条状叶片(62),所述叶片(62)周向均布,所述转盘(61)上垂直固连有转轴(63),该转轴(63)的上端转动连接在隔板(11)上,下端穿过出水孔(131)并与驱动件(8)相连接。

  7.根据权利要求6所述的电镀污水处理装置,其特征在于,所述驱动件(8)包括驱动电机(81),所述驱动电机(81)的输出轴上固连有主动带轮(82),所述转轴(63)的下端固连有从动带轮(83),所述主动带轮(82)与从动带轮(83)通过皮带(84)相连接。

  8.根据权利要求7所述的电镀污水处理装置,其特征在于,所述排渣孔(133)上固连有排渣管(134),所述排渣管(134)的轴向与内筒体(1)的侧壁相切,且排渣管(134)外端的朝向与叶轮(6)的旋转方向相同,所述排渣管(134)的外端与叠螺(7)相连接。

  9.根据权利要求8所述的电镀污水处理装置,其特征在于,所述除污腔(13)的内周壁上周向具有螺旋状的导向凸沿(135), 所述导向凸沿(135)由上至下的螺旋方向与叶轮(6)的旋转方向相同。

  说明书

  一种电镀污水处理装置

  技术领域

  本实用新型属于污水处理设备技术领域,涉及一种电镀污水处理装置。

  背景技术

  电镀和金属加工业废水中锌的主要来源是电镀或酸洗的拖带液。污染物经金属漂洗过程又转移到漂洗水中。酸洗工序包括将金属(锌或铜)先浸在强酸中以去除表面的氧化物,随后再浸入含强铬酸的光亮剂中进行增光处理。该废水中含有大量的盐酸和锌、铜等重金属离子及有机光亮剂等,毒性较大,有些还含致癌、致畸、致突变的剧毒物质,对人类危害极大。因此,对电镀废水必须认真进行回收处理,做到消除或减少其对环境的污染。

  发明内容

  本实用新型的目的是针对现有的技术存在上述问题,提出了一种电镀污水处理装置,本电镀污水处理装置能够将污水中的固体杂质分离出来,避免对环境造成污染。

  本实用新型的目的可通过下列技术方案来实现:一种电镀污水处理装置,包括内筒体,其特征在于,所述内筒体内水平固连有隔板,该隔板的上方形成蒸发腔,下方形成除污腔,所述隔板上开设有连接蒸发腔与除污腔的过水孔,所述内筒体在蒸发腔内竖直固连有吸风管,所述内筒体内侧壁与吸风管外侧壁之间固连有用于污水流过的导流板,该导流板由上至下环绕吸风管螺旋设置,所述内筒体上开设有若干出风孔,该若干出风孔均与导流板的上方相对,所述吸风管的侧壁上开设有若干进风孔,所述出风孔与一能够产生热风的热源相连接,所述吸风管的上端连接有抽风机一,所述吸风管内还设有当带有水汽的气流进入吸风管时能够使水汽凝结的冷凝机构,所述除污腔内转动连接有叶轮,该叶轮位于除污腔的下部,且叶轮与隔板相对,所述除污腔的底面上开设有出水孔,该出水孔通过回水管与蒸发腔相连通,所述除污腔侧壁的下部开设有排渣孔,所述排渣孔与叠螺相连接,所述叶轮与一能够带动叶轮旋转的驱动件相连接。

  电镀污水由内筒体的上端进入蒸发腔内,并沿着导流板呈螺旋流下,在污水的流动过程中,出风孔对蒸发腔内喷射热风,该热风不但能够提高蒸发腔内的温度,同时具有一定速度的热风直接吹到污水上,增加污水的蒸发效率,抽风机一对吸风管进行抽风,使得带有水汽的气流从吸风管的进风孔进入吸风管内,同时吸风管内的冷凝机构能够将气流中的水汽凝结成液态水并排出,而蒸发后的污水杂质浓度提高并通过过水孔进入除污腔内,除污腔内的叶轮在驱动件的带动下高速旋转,从而使得除污腔内的污水产生涡旋,污水在涡旋流动过程中,质量较大的杂质能够在离心力的作用下向除污腔侧壁靠拢,进而通过排渣孔排出除污腔并进入叠螺内,叠螺是一种现有的淤泥脱水设备,广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统,能够从市面上直接购买,从而将杂质脱水后排出,而除污腔内的污水在离心力作用下除去大部分杂质后通过回水管再一次回到蒸发室,与其它进入蒸发室的污水混合后再一次蒸发,从而实现电镀污水的固液分离。

  在上述的电镀污水处理装置中,所述内筒体上还套设有外筒体,所述外筒体位于蒸发腔的外侧,且外筒体与内筒体之间形成热风腔,所述热源为固连在热风腔内的若干加热板,上述抽风机一通过通风管与热风腔相连通。加热板设置在热风腔内,能够对热风腔内的气体进行加热,而抽风机一将吸风管内的气体抽进热风腔内,为热风腔内的气体提供动力,同时吸风管内的气体是从蒸发室内抽取,因此已经具有一定的温度,从而能够增加热风腔内气体的加热效率,也使得本装置更加节能。

  在上述的电镀污水处理装置中,所述冷凝结构包括冷凝管和抽风机二,所述冷凝管沿吸风管轴向固连在吸风管内,且冷凝管的上端伸出吸风管并与外部相连通,所述冷凝管的下端与抽风机二相连通,所述抽风机二与热风腔相连通。抽风机二对冷凝管内部进行抽风,使得外部稳定较低的气体由冷凝管的上端进入冷凝管内,流动的气体使得冷凝管保持较低的稳定,而带有水汽的气流遇到冷凝管时水汽能够凝结在冷凝管的外侧壁上,同时由抽风机二抽入冷凝管的气体在吸收吸风管内气体的热量后温度有所提高,该气体也进入到热风腔内,即为热风腔提供动力,同时也提高热风腔内气体的加热效率,使得本装置更加节能。

  在上述的电镀污水处理装置中,所述冷凝管的外周壁上周向具有若干长条状的冷凝片,所述冷凝片的长度方向与冷凝管的轴向相同,所述吸风管的下端连接有出水管,该出水管伸出外筒体。冷凝片能够增加与吸风管内气体的接触面积,液体水凝结在冷凝管以及冷凝片的外侧面上后向下流动至吸风管的底部,并由出水管排出。

  在上述的电镀污水处理装置中,所述内筒体的上端面上固连有水槽,所述水槽的底面上开设有进水孔,该进水孔与导流板的上端相对,上述回水管与水槽相连通。水槽用于预先储存带有杂质的污水。

  在上述的电镀污水处理装置中,所述叶轮包括转盘和位于转盘上侧面上的若干长条状叶片,所述叶片周向均布,所述转盘上垂直固连有转轴,该转轴的上端转动连接在隔板上,下端穿过出水孔并与驱动件相连接。转盘旋转通过叶片使得除污腔内的污水周向涡旋流动,转盘的下侧面与除污腔底面之间具有间隙,位于除污腔中部的污水则流动至转盘下方并排出。

  在上述的电镀污水处理装置中,所述驱动件包括驱动电机,所述驱动电机的输出轴上固连有主动带轮,所述转轴的下端固连有从动带轮,所述主动带轮与从动带轮通过皮带相连接。驱动电机通过带轮传动使得转盘高速旋转,结构简单稳定。

  在上述的电镀污水处理装置中,所述排渣孔上固连有排渣管,所述排渣管的轴向与内筒体的侧壁相切,且排渣管外端的朝向与叶轮的旋转方向相同,所述排渣管的外端与叠螺相连接。排渣管的轴向与内筒体的侧壁相切,因此杂质在水流作用下能够顺势进入排渣管并进入叠螺。

  在上述的电镀污水处理装置中,所述除污腔的内周壁上周向具有螺旋状的导向凸沿,所述导向凸沿由上至下的螺旋方向与叶轮的旋转方向相同。在水流涡旋作用下,质量较大的杂质会粘附在除污腔的内侧壁上,而导向凸沿则为杂质提供向下的导向力,使得杂质逐渐向下移动,使得杂质排出更加顺畅,避免杂质堆积在除污腔内侧壁上。

  与现有技术相比,本电镀污水处理装置具有以下优点:

  1、由于电镀污水在蒸发腔内得到高温蒸发,蒸发出来的水汽能够通过冷凝管凝结成液态水排出,而浓度增加的污水进入除污腔内,在叶轮作用下进行固液分离,固态杂质通过排渣管进入叠螺内,而污水则回到蒸发腔进一步蒸发处理,从而实现电镀污水的处理,减少对环境造成污染。

  2、由于抽风机一将吸风管内的气体抽进热风腔内,吸风管内的气体是从蒸发室内抽取,因此已经具有一定的温度,抽风机二抽入冷凝管的气体在吸收吸风管内气体的热量后温度有所提高,该气体也进入到热风腔内,即抽风机一和抽风机二均为热风腔内气体提供动力,同时也提高热风腔内气体的加热效率,使得本装置更加节能。

  3、由于在水流涡旋作用下,质量较大的杂质会粘附在除污腔的内侧壁上,而导向凸沿则为杂质提供向下的导向力,使得杂质逐渐向下移动,使得杂质排出更加顺畅,避免杂质堆积在除污腔内侧壁上。
